塑料帽分切折叠加工专用设备结构

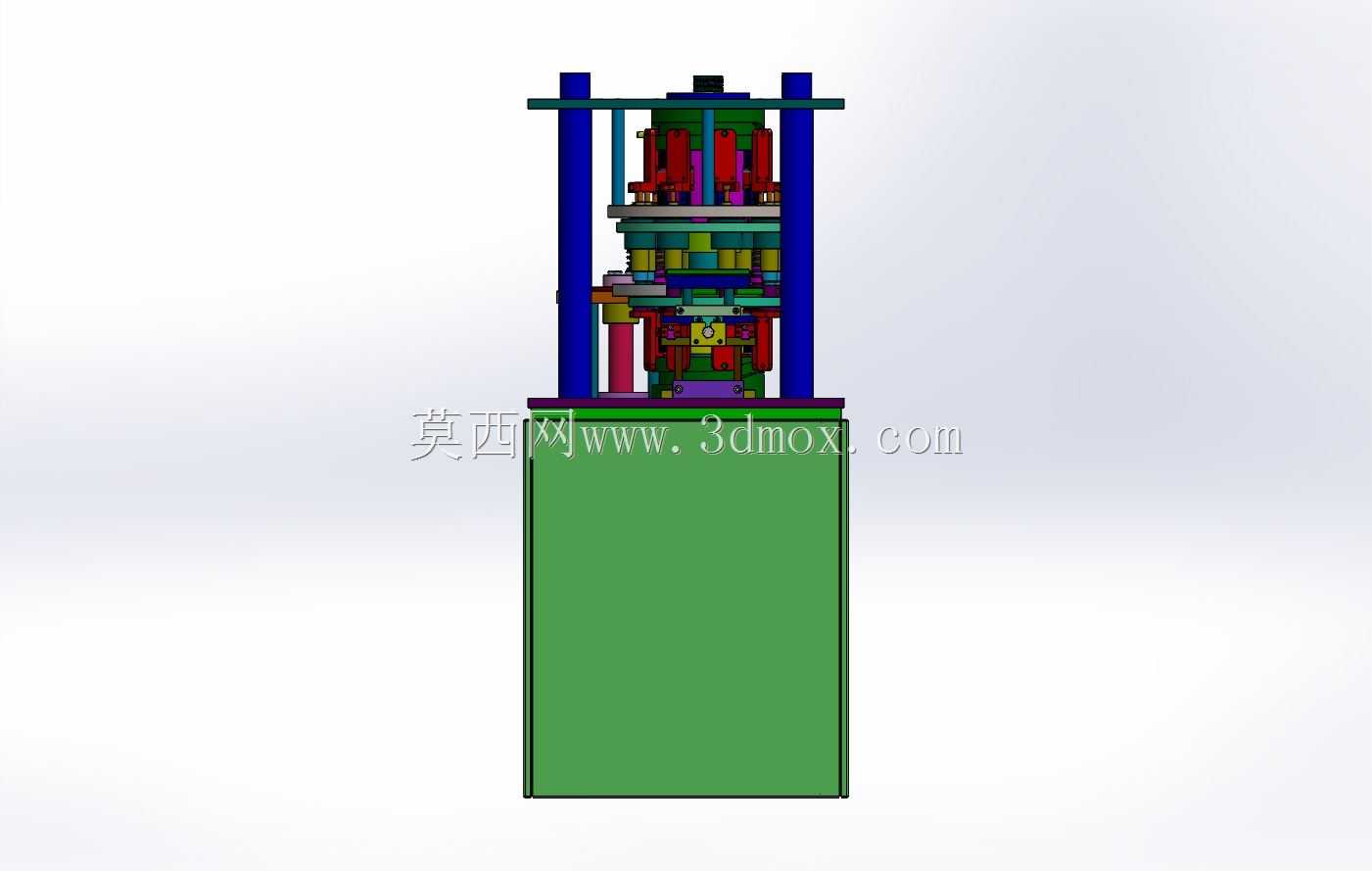

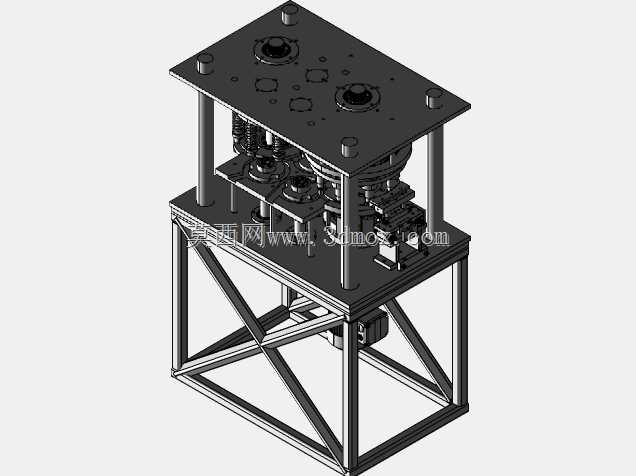

　　在一次性塑料防护帽、饮品密封塑料帽这类薄壁塑料帽制品的量产环节，分切与折叠是衔接热成型、成品包装的核心工序，传统单工序分切、人工折叠的作业模式，不仅存在工序间物料周转的磕碰变形问题，人工折叠的一致性差也会直接影响后续自动包装线的上料适配性，这款切帽折叠设备正是针对这类量产痛点开发的专用加工装备，可直接对接上游连续式塑料片材热成型工位的出料端，完成成型后塑料帽坯的定长分切、多工位同步折叠、成品有序出料的全流程作业，省去中间人工周转的冗余环节。从整机结构布局来看，设备采用下置箱式机架承载传动与驱动组件，上部分层布置加工工位的框架式设计，下部绿色箱体为整体焊接式机架，内部预留了驱动电机、传动凸轮组、气动控制回路的安装空间，

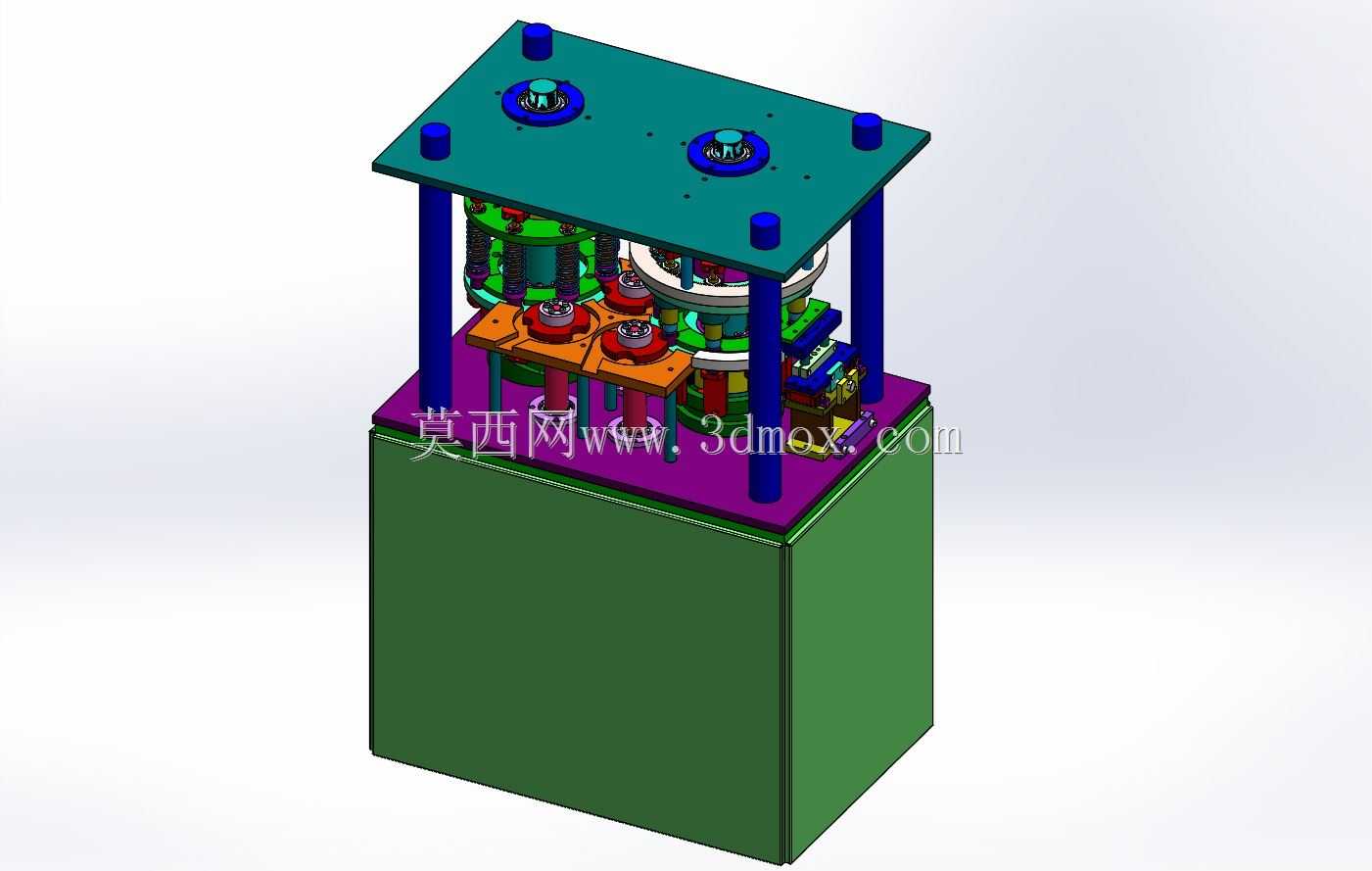

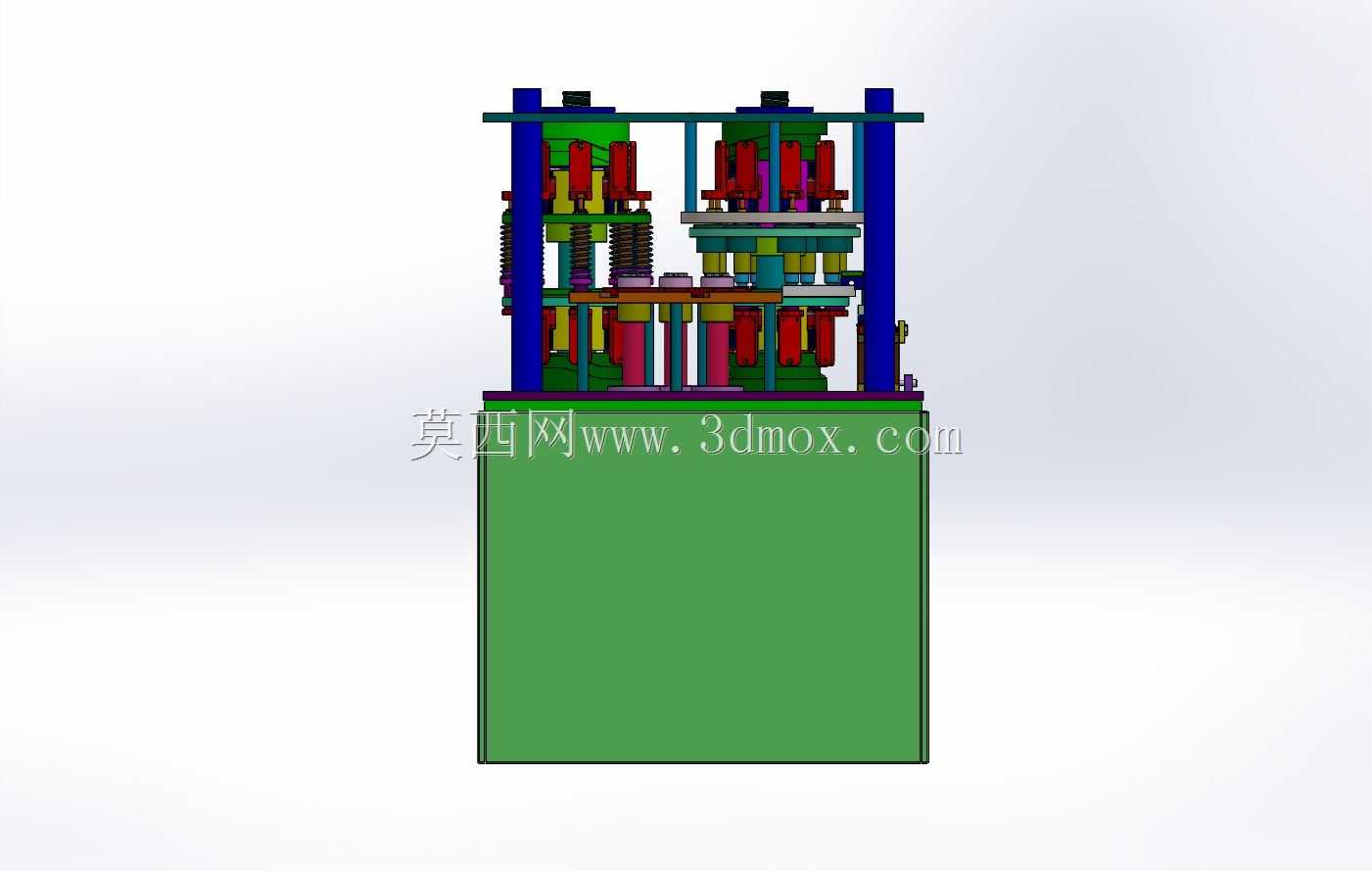

　　机架上表面经过铣削加工保证平面度，作为上部工位组件的安装基准面，安装时只需保证机架底部调平螺栓的水平度误差控制在0.2mm/m以内，即可满足上部工位的装配精度要求，无需额外做二次灌浆基础，适配车间普通硬化地面的安装条件。上部加工区域采用四根立式导柱作为支撑框架，将分切工位、预压工位、折叠工位沿物料输送方向依次分层布置，每个工位的动作执行组件都通过独立的安装板固定在导柱上，安装板可沿导柱做上下位置调整，适配不同高度规格的塑料帽加工需求，调整时只需松开安装板侧面的锁紧螺钉，对照安装板上的刻度标识调整到对应位置后锁紧即可，无需重新加工安装孔位，大幅缩短换型调整的时间。分切工位采用环形切刀配合下模定位套的结构，切刀的进给动作由凸轮机构驱动，

　　保证每次切刀的下止点位置一致，分切后的帽坯边缘无毛刺、无拉扯变形，切刀组件设置了弹簧缓冲结构，当遇到帽坯定位偏移的异常工况时，切刀可压缩弹簧回缩，避免硬接触造成切刀崩刃或者下模损坏。预压工位布置在分切工位的下游，采用软质硅胶压头对分切后的帽坯进行预压定型，压头的压力通过调压阀独立调节，针对不同厚度的塑料帽坯调整合适的预压力，避免压力过大造成帽坯压痕变形，或者压力过小导致后续折叠时帽坯移位。折叠工位采用多组折板同步动作的结构，根据塑料帽的折叠折痕要求，折板分别从径向、轴向两个方向按设定的动作顺序完成折叠作业，折板的动作时序通过凸轮轴的相位角调整，每个折板的动作行程都设置了限位螺钉，可根据折叠尺寸要求微调行程，保证折叠后的成品尺寸一致性误差控制在0.5mm以内，满足自动包装线的料仓上料尺寸要求。设备的传动系统采用集中驱动的设计，下部机架内的主驱动电机通过同步带带动凸轮轴转动，凸轮轴上的不同凸轮分别驱动各个工位的动作执行组件，所有工位的动作时序通过凸轮的安装相位保证，无需复杂的电控程序协调，设备运行的稳定性更高，日常维护时只需定期检查凸轮表面的润滑情况、同步带的张紧度即可，维护难度较低。整机的物料输送采用步进式输送结构，配合工位间的定位夹具，保证每个帽坯在各个工位的定位精度，输送步距可根据加工帽坯的直径调整，适配直径20mm到80mm范围内的不同规格塑料帽加工需求。从安装边界来看，设备整机的占地面积较小，

　　出料端可直接对接成品输送线或者包装机的进料口，上部工位区域设置了透明防护门，既可以观察设备运行状态，也能避免作业人员误触运动部件造成安全隐患，防护门设置了安全联锁开关，当防护门打开时设备自动停止运行，满足车间安全生产的要求。在实际生产应用中，这款设备可适配PP、PE等多种材质的薄壁塑料帽加工，单台设备的加工效率可匹配每分钟120到180件的产出速度，替代传统模式下3到4名作业人员的工作量，同时加工出的成品一致性远高于人工作业，减少后续包装环节的卡料、次品问题。设计过程中针对塑料帽薄壁易变形的特性，所有与帽坯接触的工装部件都做了圆角抛光处理，避免尖锐边角刮伤帽坯表面，工位间的物料转移采用柔性接料结构，减少转移过程中的磕碰变形。设备的气动回路全部采用快插接头连接，日常更换气管或者气动元件时无需复杂的管路拆装，电气控制箱集成在机架侧面，操作面板布置在设备正面的易操作位置，可直接设置加工速度、点动调试各个工位的动作，方便操作人员换型调试。
