立式双工位卷材分切加工设备结构

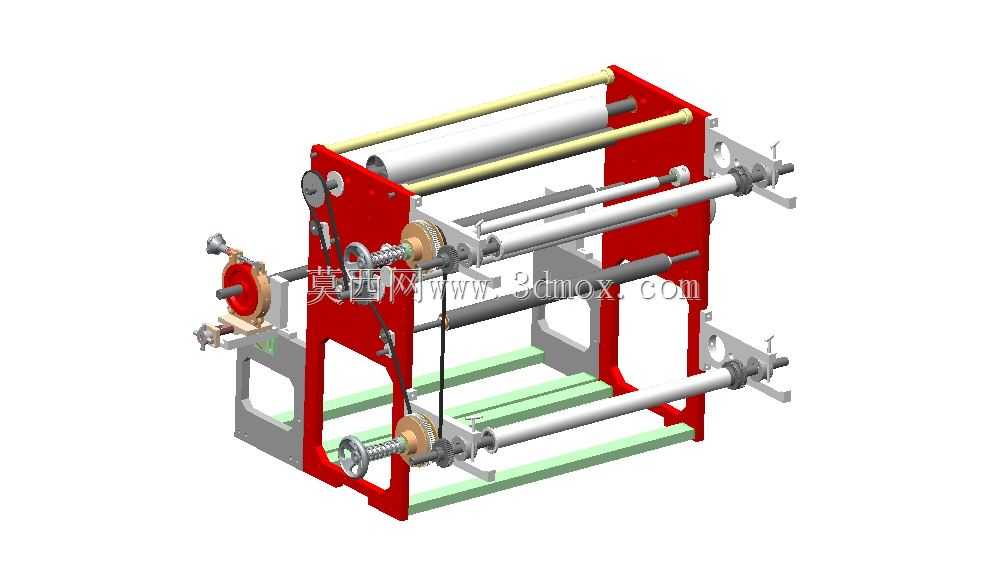

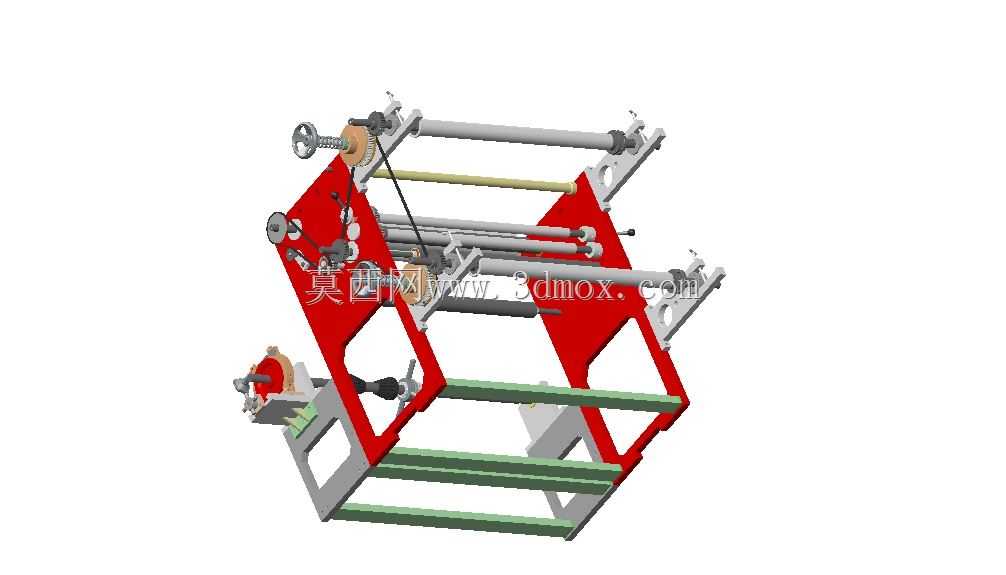

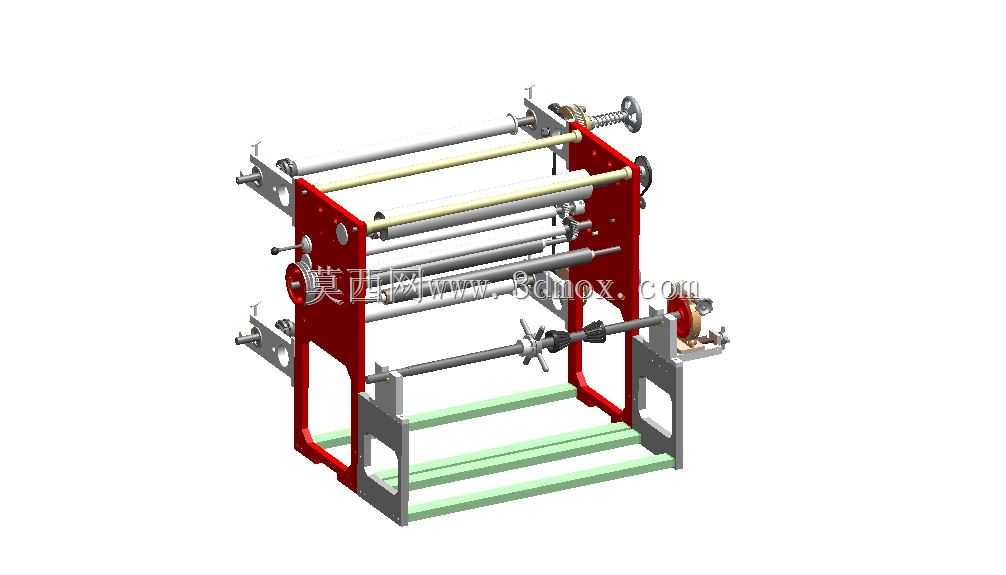

　　这套立式结构的卷材分切设备，主要面向软质卷材、薄纸板类材料的定幅分切加工场景，在包装材料加工、纸品深加工、软膜裁切生产线中，承担整幅宽卷材的纵向分条作业，将大宽幅的母卷分切成多条设定宽度的窄幅卷材，为后续的横切、收卷、包装工序提供符合尺寸要求的半成品。设备采用立式双侧墙板支撑结构，两侧红色涂装的墙板作为核心承载基体，墙板上加工有对应各辊轴安装的定位孔位，所有传动辊、导向辊、刀轴的安装基准都依托墙板的加工精度保证，这种双侧支撑的结构相比悬臂式结构，能承受更大的卷材重量，运行过程中辊轴的径向跳动量更小，分切精度更稳定。设备的上下区域分别布置放卷与收卷工位，上部的放卷工位配置气胀式装夹结构，可适配不同内径的纸卷芯，

　　装夹时通过轴端的手轮调节锁紧力度，配合带阻尼的张力控制组件，保证放卷过程中卷材始终保持恒定的张紧力，避免材料出现褶皱、跑偏的问题。中部的导向辊组采用多根平行布置的光辊，辊面做硬质阳极氧化处理，表面粗糙度控制在Ra0.8以内，既可以降低卷材运行过程中的摩擦阻力，也能避免辊面划伤材料表面，导向辊的安装位置经过反复校核，保证卷材在进入分切工位前的包角符合工艺要求，让材料平稳贴合辊面运行。分切工位配置可调节位置的圆刀组件，刀架通过导轨滑块安装在横向的刀轴上，可根据分切宽度要求灵活调整每把刀的安装位置，刀架自带锁紧结构，调整到位后可牢牢固定在刀轴上，避免高速运行过程中刀位偏移导致分切宽度超差；刀轴的传动通过侧部的齿轮组与驱动机构连接，

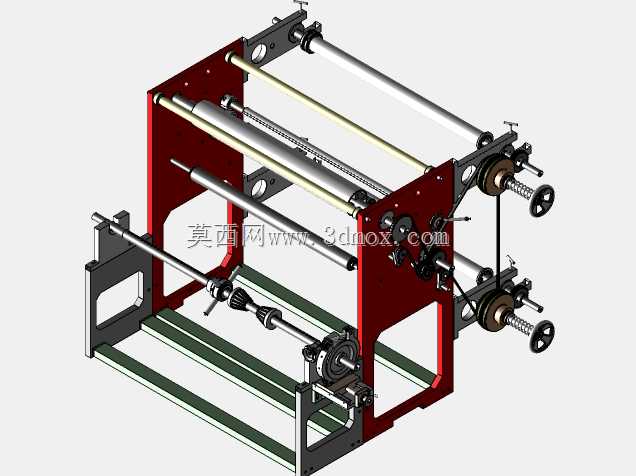

　　保证切刀的线速度与卷材运行速度匹配，避免出现毛边、扯料的问题。下部的收卷工位同样配置双工位收卷轴，可实现分切后多卷窄幅材料的同步收卷，收卷轴端配备手轮调节的张力控制结构，可根据不同材料的收卷松紧要求调整阻尼大小，保证收卷后的卷材端面整齐、松紧适度，不会出现内层松垮外层过紧的变形问题。设备侧部布置有传动带轮与调节手轮，手轮结构可用于设备调试阶段的手动盘车，方便穿料、对刀操作，传动带轮则用于连接驱动电机，将动力传递到各辊轴与刀轴，传动路径经过优化，减少了不必要的传动环节，降低了动力损耗与运行噪音。从安装边界来看，设备整体为立式长方体布局，宽度方向适配常规1200mm幅宽的卷材加工需求，深度方向预留了操作与维护的空间，

　　安装时只需将底部的框架与地面地脚固定，保证设备整体水平度在0.1mm/m以内，即可满足运行精度要求；墙板外侧预留了驱动电机、张力控制器的安装位置，可根据实际生产线的自动化需求，加装自动纠偏、自动张力控制、气动上料等附加组件，适配不同产能等级的生产线需求。在实际使用过程中，这种结构的分切设备相比卧式分切设备，占地面积更小，操作人员站在设备正面即可完成穿料、调刀、换卷的全部操作，操作路径更短，调试维护的便利性更高；各辊轴的轴承座都采用外置式安装结构，更换轴承、维护辊轴时不需要拆解整体墙板，大幅降低了后期维护的工作量。针对薄纸板类材料的分切场景，设备的刀位调节精度可控制在0.1mm以内，分切后的材料宽度公差可满足包装行业的尺寸要求，分切端面无明显毛刺，不需要后续的修边处理，可直接用于后续的制盒、印刷工序；针对塑料薄膜、复合膜类软质材料，只需更换对应材质的圆刀，调整合适的张力参数，即可实现稳定分切，适配多种材料的加工需求，通用性较强。
