连杆式螺旋压紧手动夹钳结构设计

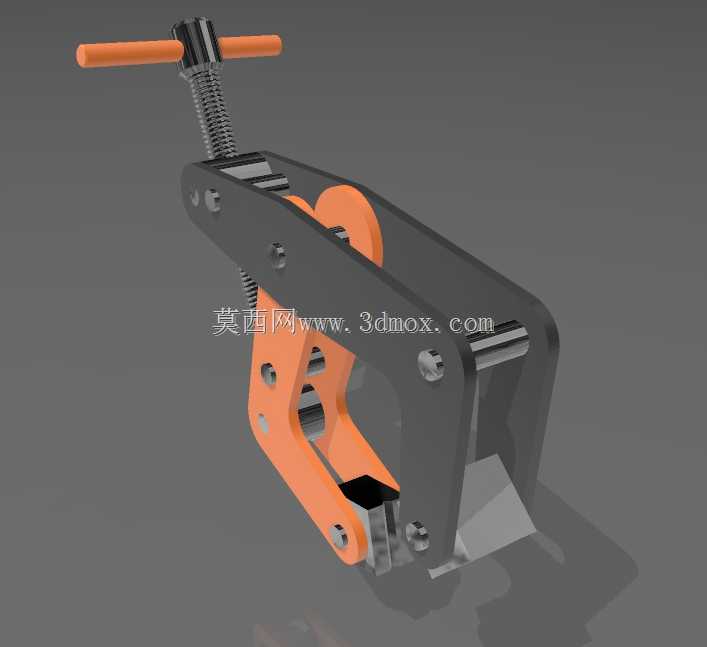

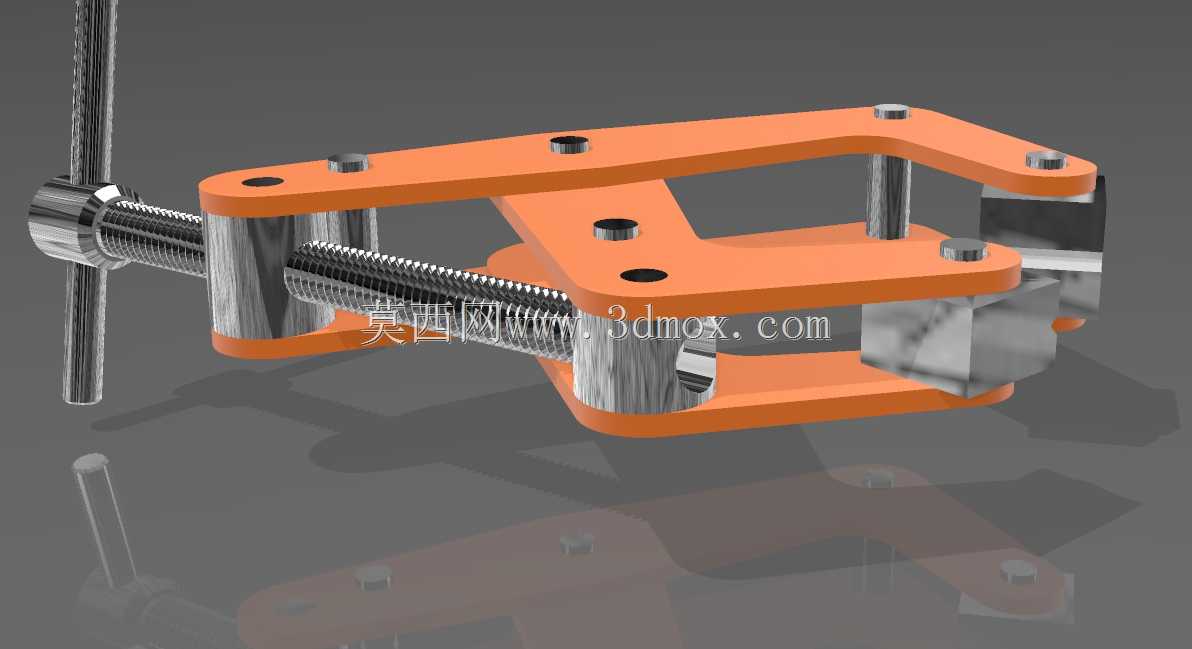

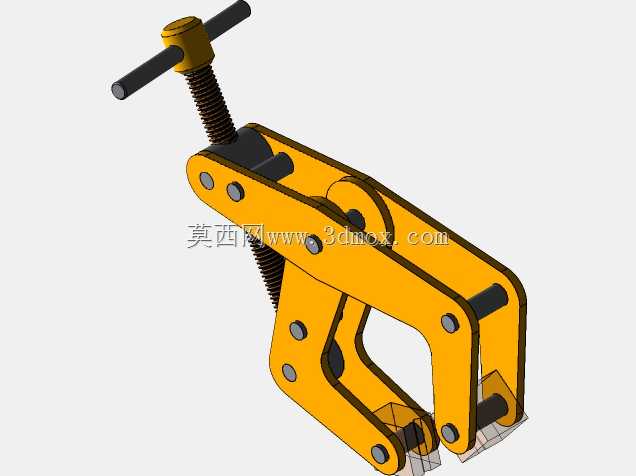

　　这款手动夹紧工具的结构设计，核心围绕小空间内的大夹紧力输出需求展开，在工装装夹、小型工件焊接定位、木工拼合作业、五金件钻孔固定等场景中都有极高的适配性。不同于传统直压式螺旋夹钳，它采用了连杆增力结构搭配螺旋进给的组合方案，能在同等操作力矩下输出数倍于普通C型夹的夹紧力，同时大幅缩短夹头的开合行程操作时间。从结构布局来看，顶部的T型操作手柄直接与传动螺杆固连，螺杆穿过上部铰接的连杆架体，末端抵靠在中部的动压头铰接位，当转动手柄带动螺杆进给时，会推动连杆组发生角度变化，利用连杆过死点的力学特性实现夹紧后的自锁，即便作业过程中受到持续的振动载荷，夹头也不会出现松脱移位的问题。夹体的主体框架采用双侧板铰接结构，所有转动副均采用圆柱销定位，

　　装配时无需复杂的配做工序，只要保证销孔的同轴度公差控制在0.02mm以内，整个机构的动作就能保持顺畅无卡滞。固定钳口和活动钳口的夹持面都做了平面度处理，表面预留了防滑齿纹的加工位，实际生产时可以根据夹持工件的材质更换不同的钳口贴片，比如夹持软质金属或木质工件时可以粘贴橡胶垫，避免夹伤工件表面；夹持硬质钢材时可以更换带淬硬齿面的钳口，防止夹紧时工件打滑。从安装边界来看，这款夹钳的整体开合范围覆盖0到65mm的夹持厚度，闭合状态下整体外轮廓长度控制在180mm以内，宽度方向不超过70mm，不需要额外的安装固定位，手持即可完成操作，也可以通过尾部的铰接孔将夹钳固定在工作台面上作为固定式压紧座使用。

　　设计过程中特意对受力集中的铰接部位做了加厚处理，侧板在销孔位置的厚度比其他区域增加了2mm，避免反复加载后销孔出现变形拉长的问题；螺杆采用梯形螺纹传动，相比普通三角螺纹拥有更好的耐磨性能和传力效率，长期使用后出现磨损间隙时，也可以通过调整末端的限位螺母补偿间隙，不需要整体更换零件。在实际的车间作业场景里，这类夹钳常被用于替代大型台钳完成小型工件的临时装夹，比如在进行钣金件的折弯修边、线路板的元件焊接、小型塑料件的粘接固定时，它的操作空间占用远小于台钳，而且可以随意移动到不同的作业工位，不需要复杂的安装调试。夹体的活动部分做了镂空减重设计，在保证结构强度的前提下尽可能降低整体重量，长时间手持操作也不会产生明显的负重感，

　　橙色的受力部件和黑色的框架部分做了颜色区分，作业时可以快速识别活动部件的位置，避免操作时误碰夹伤。整个机构的运动轨迹经过反复校核，当螺杆完全退回时，活动钳口的张开角度可以达到30度，能够轻松放入带斜度的异形工件，不需要反复调整夹体位置就能对准夹持位；夹紧过程中钳口的运动轨迹保持垂直进给，不会像普通杠杆夹那样出现钳口上翘的问题，夹持面的受力均匀，不会把工件顶起移位。考虑到车间内多油污、多粉尘的使用环境，所有铰接位置都预留了润滑脂加注间隙，日常维护时只需要定期在销孔位置滴入少量润滑油，就能保证机构长期动作顺畅，不会出现锈死卡滞的问题。钳口的深度设计为45mm，可以深入到工件内部的位置进行压紧，比如在进行框架类工件的内部焊接时，普通的外夹式夹具无法伸入框内，这款夹钳的窄型钳体可以轻松进入框架间隙，从内部完成撑紧固定，适配更多特殊的装夹场景。
