45度角弯式润滑注油油嘴结构设计

　　在各类需要周期性加注润滑脂的运动副结构中，润滑注油部件的选型直接决定了设备维护的便捷性与润滑可靠性，这款45度弯角结构的油嘴，正是针对安装空间受限、注油操作角度刁钻的工况开发的专用润滑连接件。从实际应用场景来看，这类油嘴广泛覆盖通用机械设备的铰接点、轴承座注油位、工程机械销轴部位、机床滑动导轨副、传动连杆铰接位置等需要定期补充润滑脂的点位，尤其是当注油点位被周边结构件遮挡、直式油嘴无法对接黄油枪枪头的场景下，45度的弯折角度可以让注油操作避开周边干涉结构，无需额外拆解周边防护件即可完成注油作业，大幅降低日常维护的操作难度。

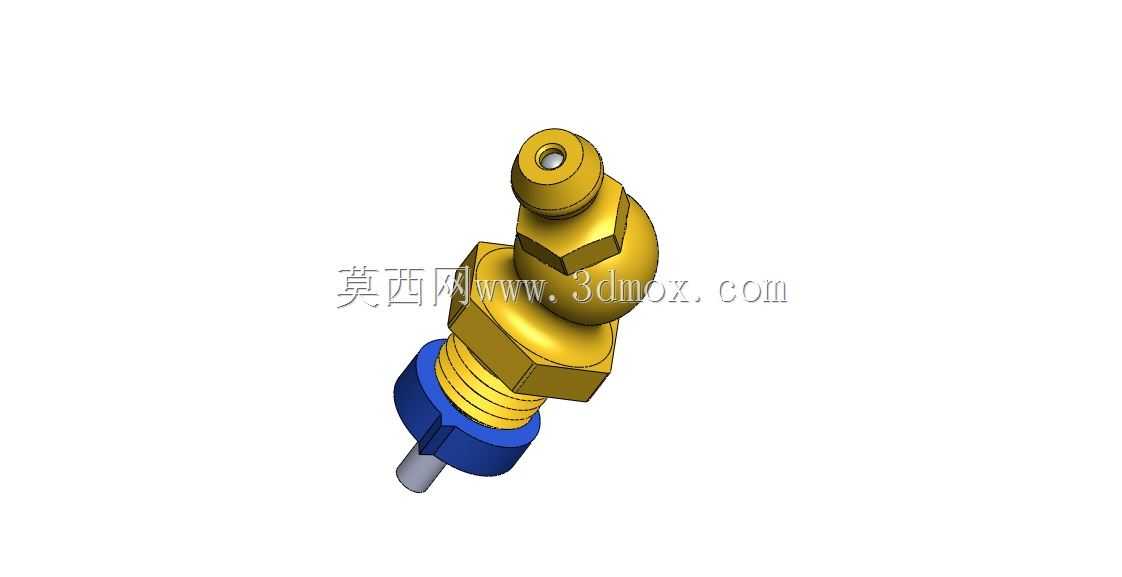

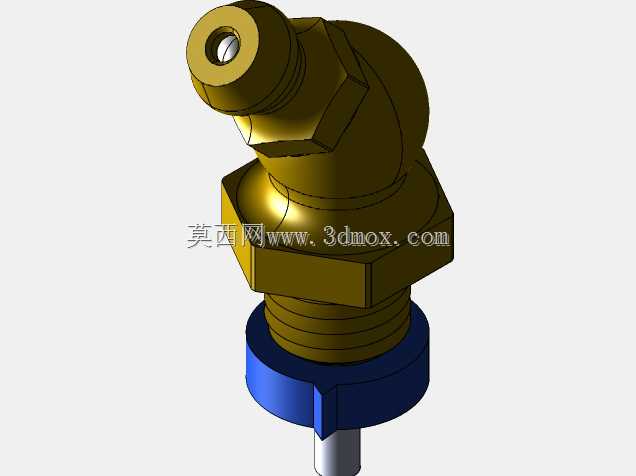

　　从功能特性层面来看，这款油嘴的结构分为三个核心功能段：底部的外螺纹安装段，用于和设备本体的内螺纹注油孔实现密封连接，螺纹段配套的六角拧动结构，可以配合标准扳手实现额定扭矩的拧紧作业，避免安装过程中出现滑丝、密封不严导致的润滑脂渗漏问题；中部的45度弯折球体过渡段，是实现角度偏移的核心结构，在保证内部注油通道顺畅无突变的前提下，将注油入口的轴线与安装螺纹轴线偏移45度，既不会因为通道弯折造成润滑脂注入阻力过大，也能适配狭窄空间内的注油角度需求；顶部的注油对接端，采用标准的黄油枪对接球头结构，内部集成单向止回结构，注油时黄油枪枪头卡接在球头位置施加压力即可顶开止回钢球实现润滑脂注入，注油完成后止回结构自动复位，既可以避免外部粉尘、切削液、水汽从注油口进入设备润滑腔造成磨粒磨损，也能防止设备运行过程中内部润滑脂从注油口反向溢出。

　　从设计思路的落地角度考量，这款油嘴的建模过程优先保证了安装边界的准确性：底部螺纹段的长度严格匹配常规设备注油孔的螺纹深度，不会因为螺纹段过长顶到注油孔底部造成安装不到位，也不会因为螺纹段过短导致啮合牙数不足、运行受振动后出现松脱；六角拧动部位的对边尺寸采用标准五金件的通用尺寸，无需定制专用扳手即可完成装拆；弯折段的球体半径经过反复校核，既保证内部通径足够让高粘度润滑脂顺畅通过，也控制了弯折部位的整体外径，避免安装时和周边的零件轮廓发生干涉；顶部注油球头的尺寸完全适配市面主流手动、气动黄油枪的标准枪头卡扣尺寸，不存在注油时对接不上、漏脂的问题。

　　在实际选型适配过程中，需要重点关注几个安装边界参数：首先是安装螺纹的规格与螺距，必须和设备本体预留的注油孔完全匹配，安装时需要在螺纹部位缠绕适量密封生料带或者涂抹螺纹密封胶，保证连接位置的密封性，避免润滑脂从螺纹缝隙渗漏；其次是安装完成后油嘴顶部注油口的朝向，要结合设备安装后的维护操作空间调整拧紧角度，让注油口朝向便于操作人员持黄油枪对接的方向，避免出现装完之后注油口贴在相邻零件表面、依然无法对接枪头的问题；另外要注意油嘴整体的突出高度，在一些有外部防护罩、运动部件扫过的位置，要确认油嘴安装后的外轮廓不会和运动件发生刮碰，也不会在装配防护罩时被顶住造成变形损坏。

　　从结构可靠性角度来看，这款油嘴的金属主体部分采用一体成型的结构设计，弯折位置没有拼接焊缝，避免了长期受振动后出现断裂的风险；底部的密封端垫可以在拧紧时贴合设备注油孔的端面，实现端面与螺纹的双重密封；内部的止回弹簧与钢球经过适配选型，开启压力处于合理区间，既不会因为开启压力过高导致注油时阻力过大、润滑脂无法注入，也不会因为开启压力过低导致设备运行时内部受压的润滑脂从油嘴溢出。在日常设备维护场景中，这类弯角油嘴相比直式油嘴的适配性更强，尤其是在工程机械、农业设备、机床生产线等设备结构紧凑、注油点位分散的场景下，合理选用不同角度的弯式油嘴，可以大幅降低日常润滑维护的操作时间，避免因为注油不便导致的点位漏润滑、运动副过早磨损的问题，是设备润滑系统中体积小但作用关键的基础五金配件。建模过程中对各个配合尺寸的公差带做了合理预留，螺纹部分采用标准机械螺纹的建模规范，六角部位的尺寸符合通用五金件的公差要求，整体模型可以直接用于设备装配时的干涉检查、维护空间校核，也可以作为润滑系统布管设计时的标准件选型参考。
