汽车轮毂轮辋结构三维设计方案

　　轮辋作为车轮总成的核心承载构件，直接决定了轮胎的安装适配性与整车行走系统的可靠性，在乘用车、商用车乃至非道路移动机械的行走机构中都承担着不可替代的作用。日常工程场景中，轮辋需要配合对应规格的无内胎或有内胎轮胎完成装配，其内侧边缘的贴合精度直接影响轮胎的密封性能，一旦轮辋与轮胎胎圈的配合面存在尺寸偏差，极易出现高速行驶漏气、胎圈偏磨甚至轮胎脱圈的安全隐患，因此在结构设计阶段就需要严格把控安装边界的尺寸公差。

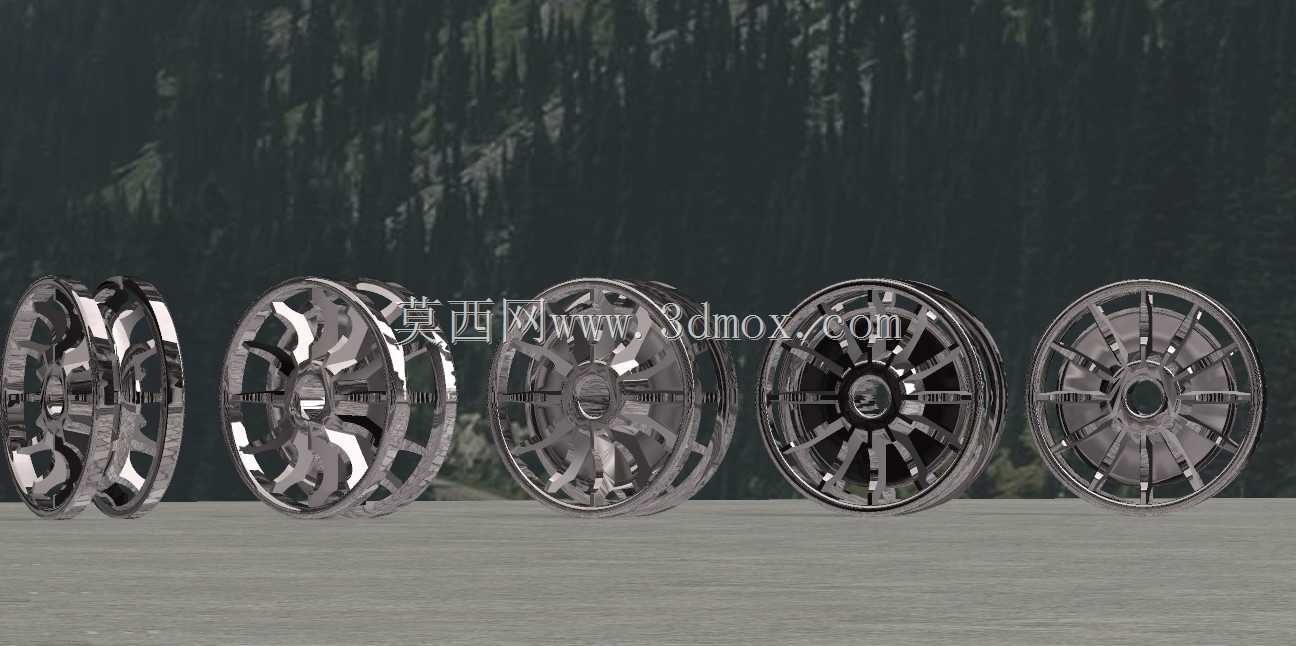

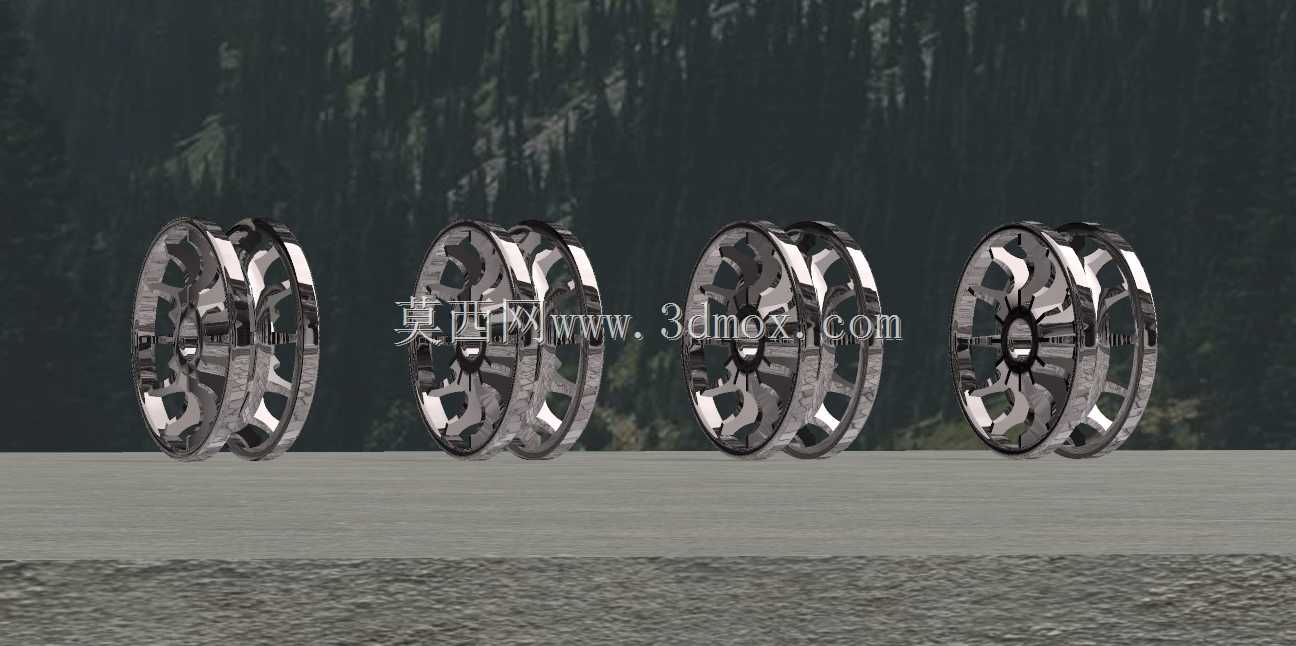

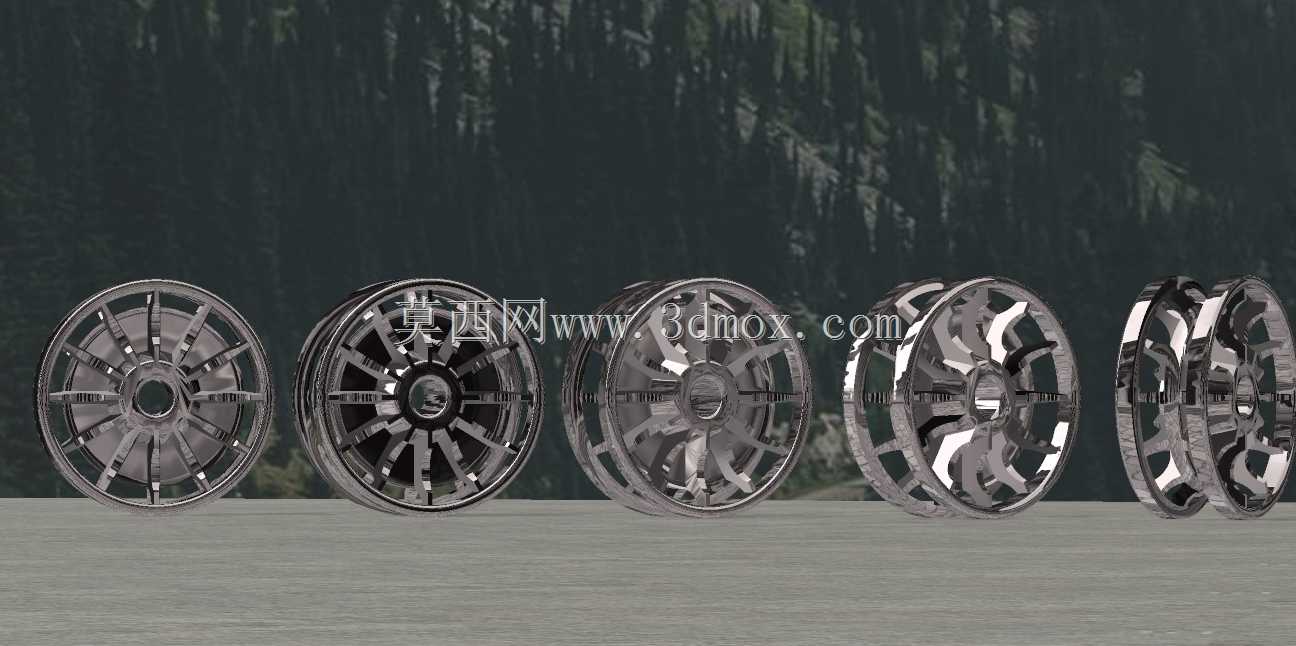

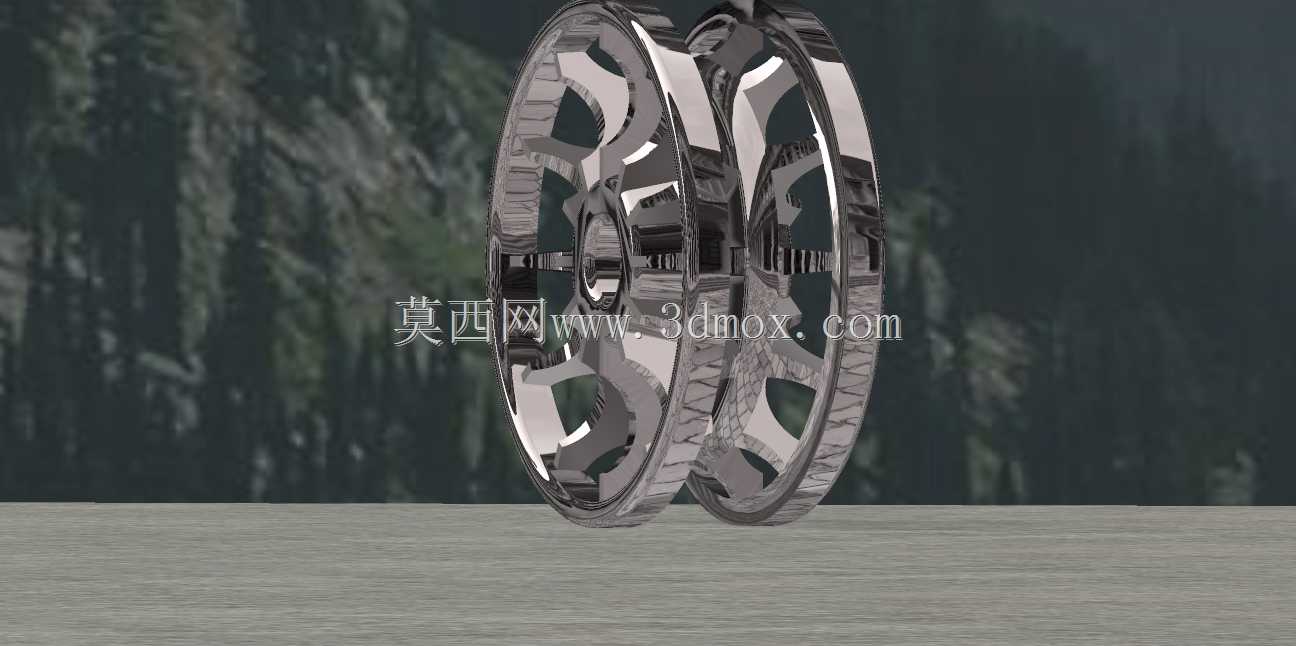

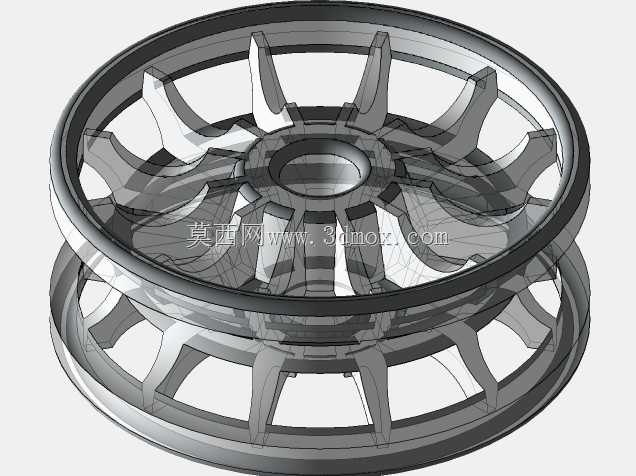

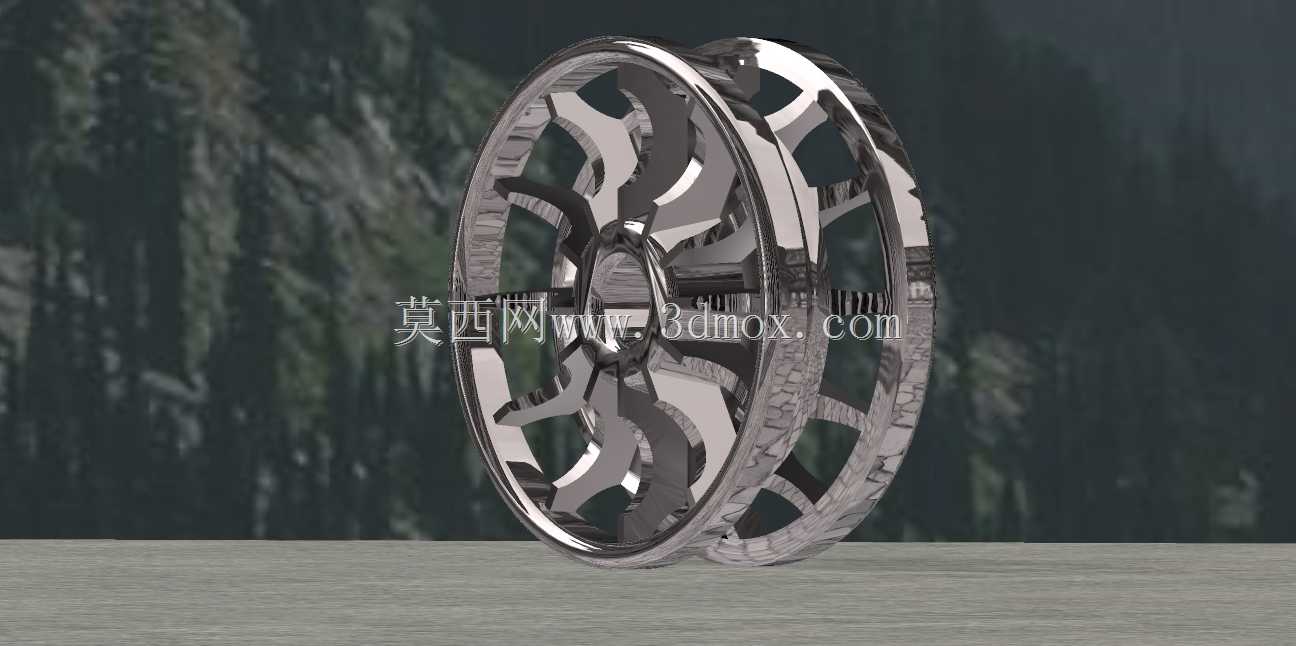

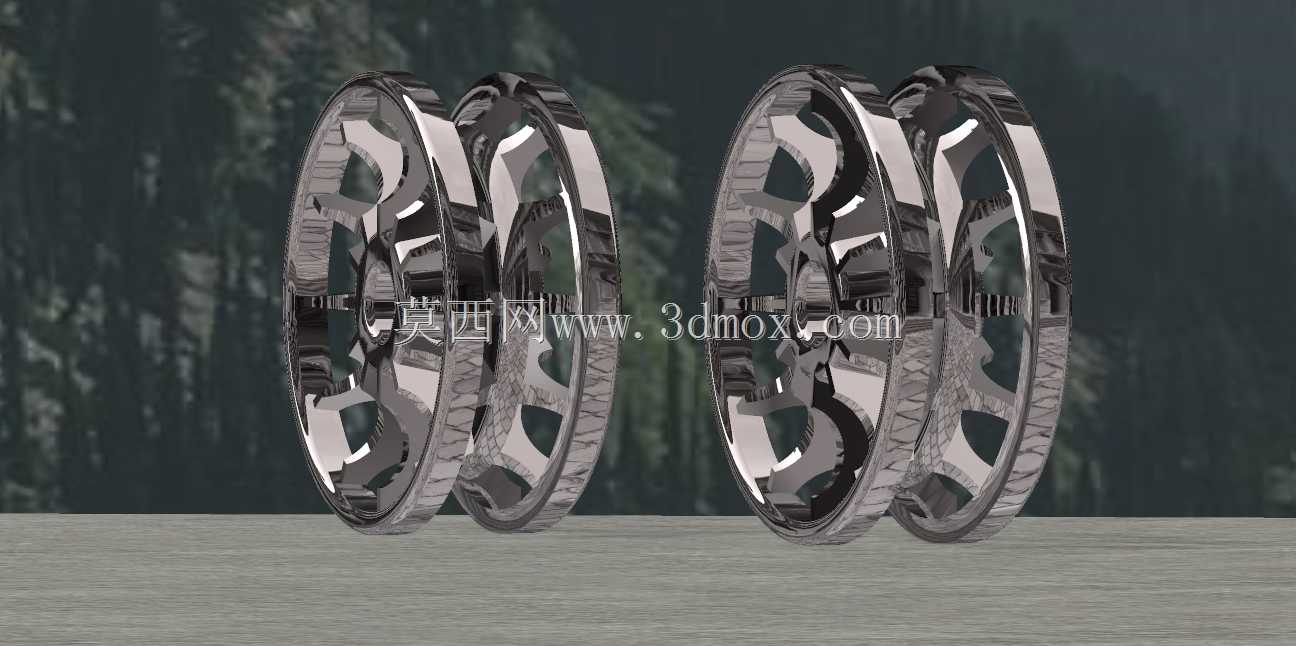

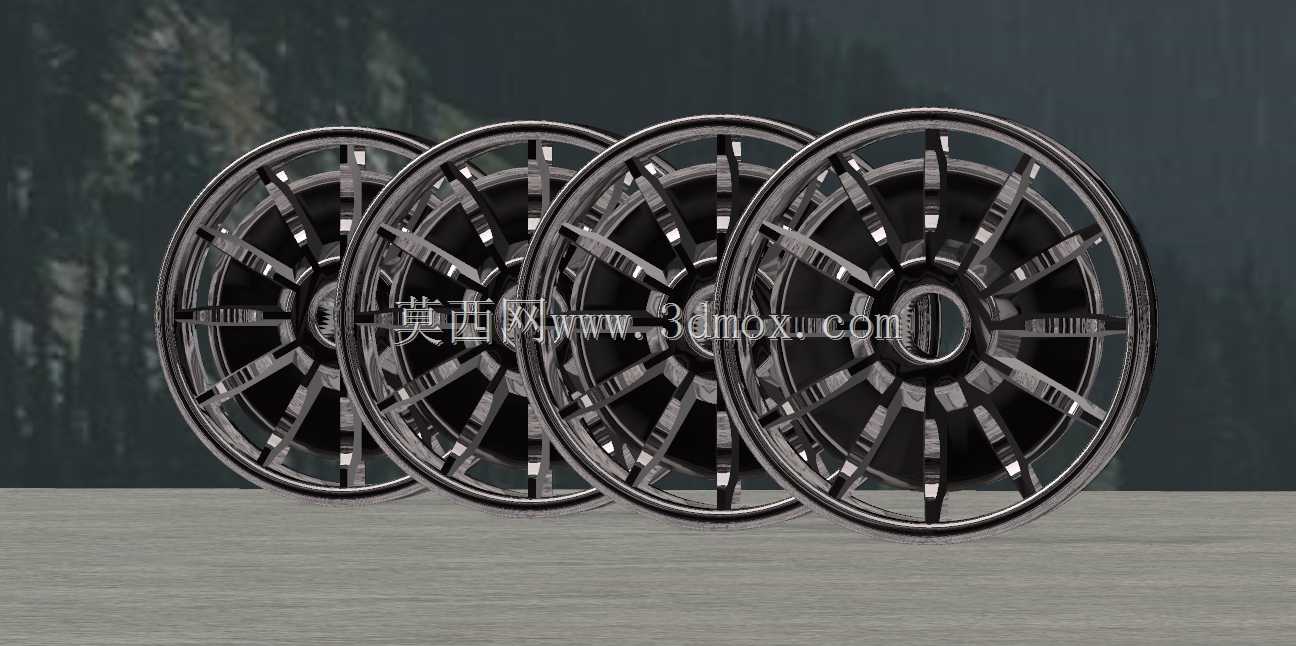

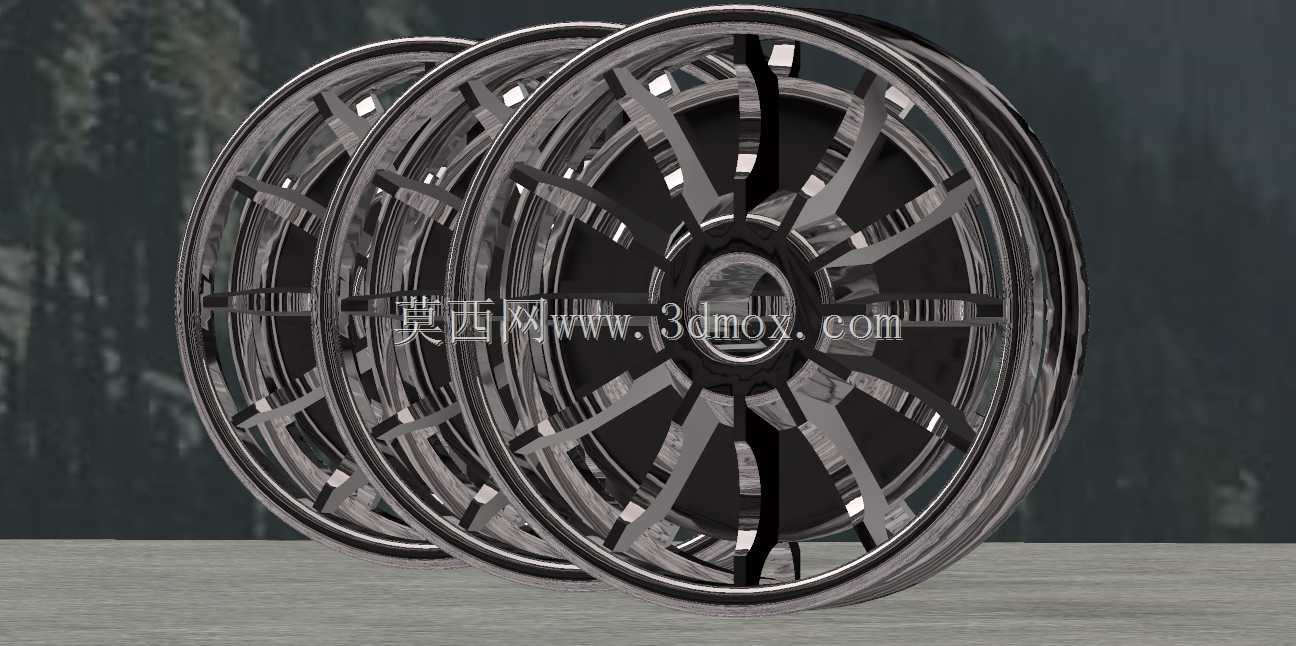

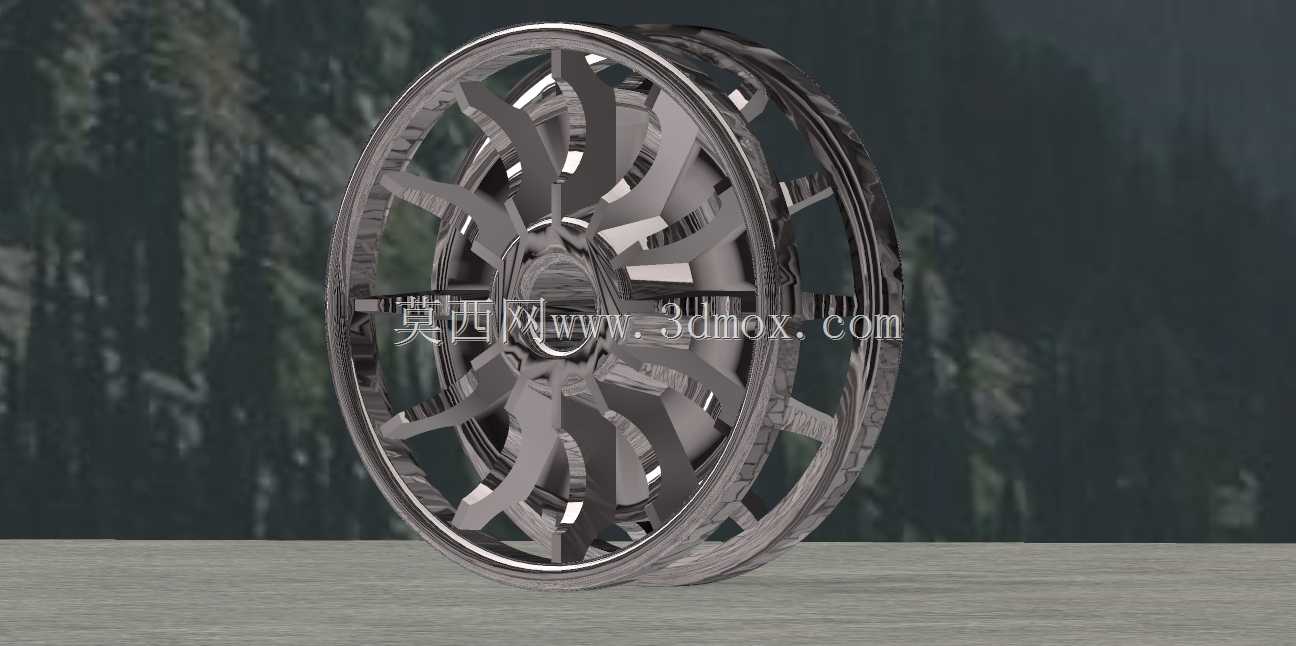

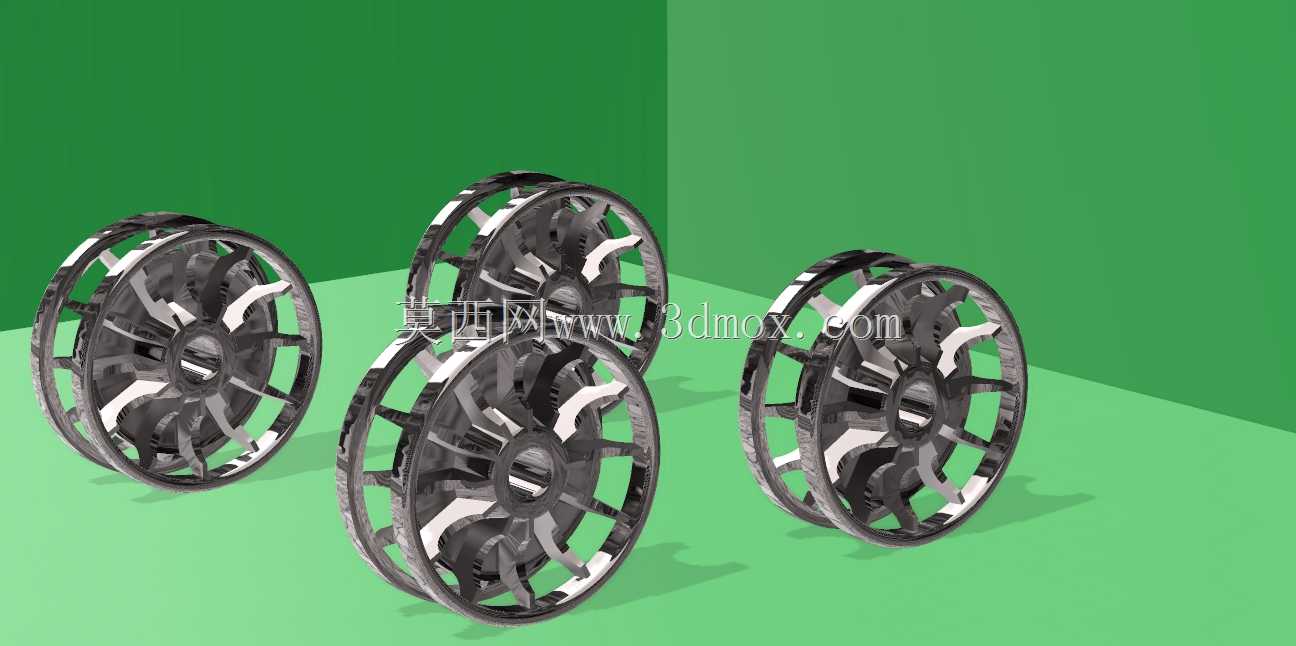

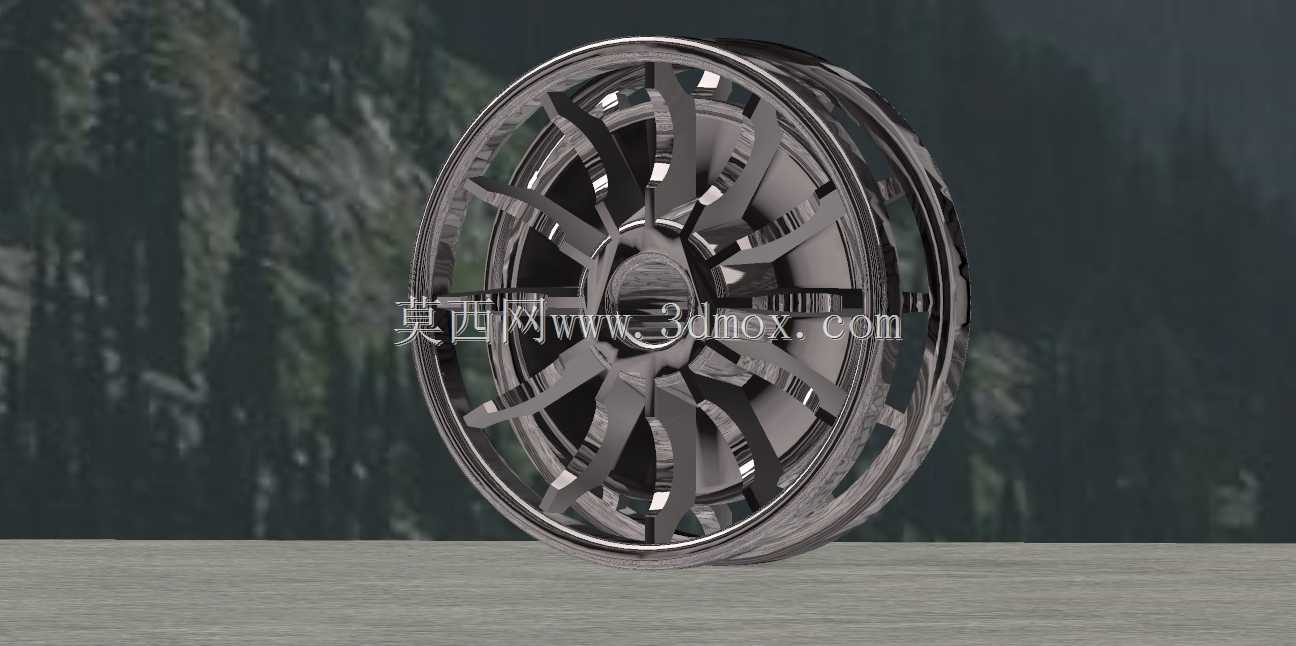

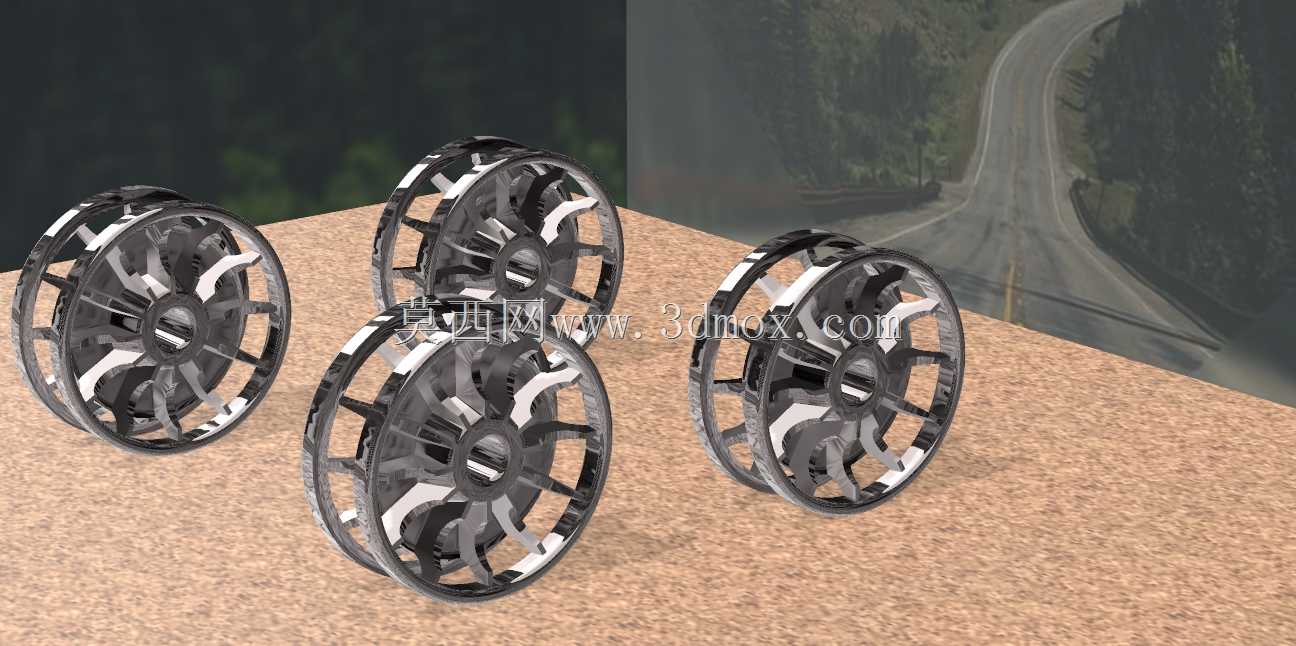

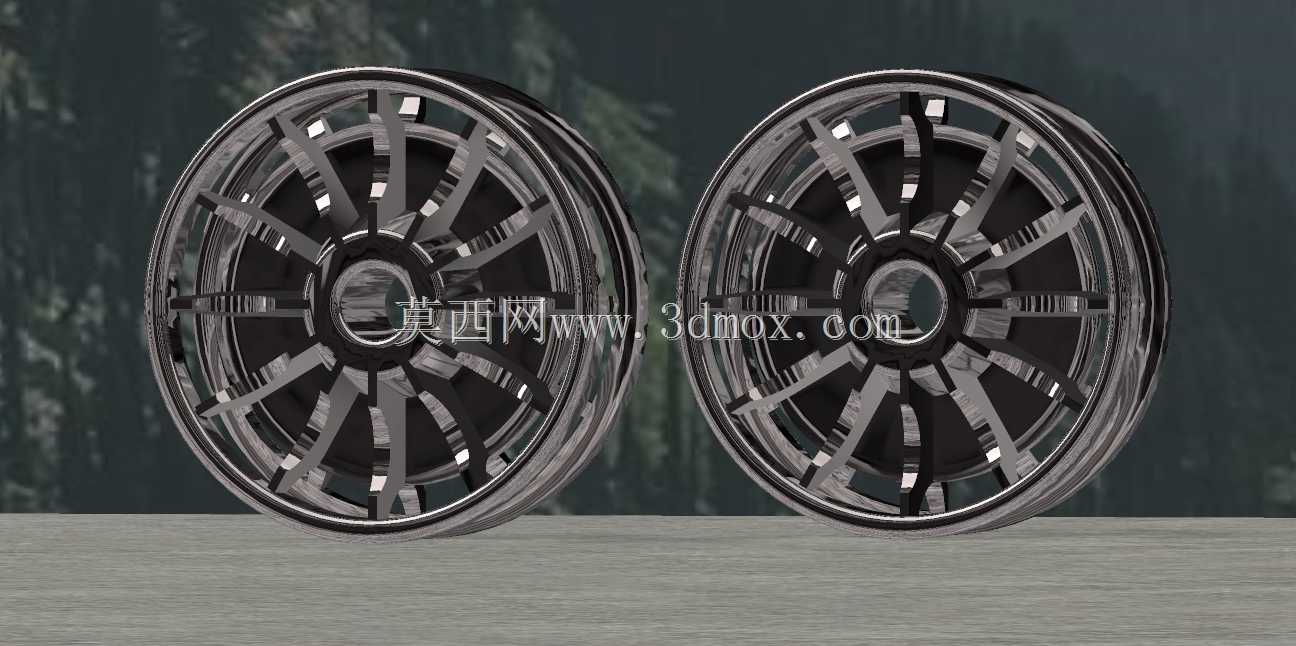

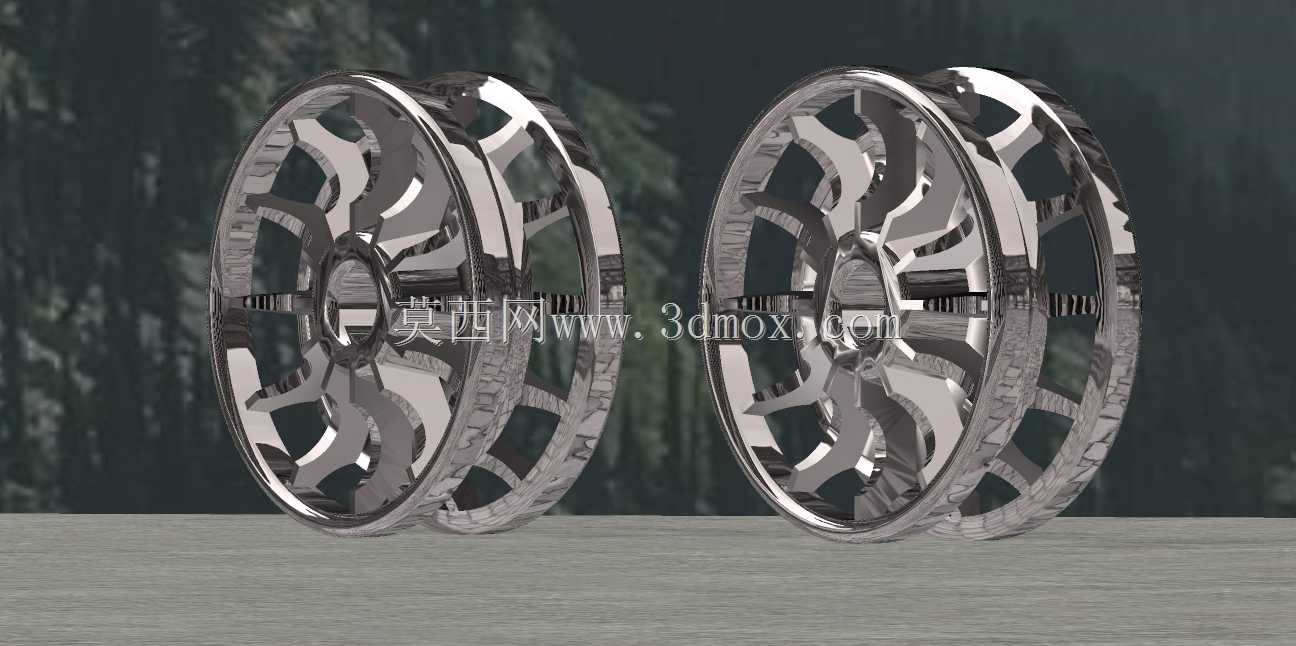

　　从实际使用场景出发，这款多辐条样式的轮辋主要面向民用乘用车的改装与配套场景，辐条采用交错式镂空布局，既能够在制动过程中为刹车卡钳预留足够的散热气流通道，避免长距离制动后刹车系统热衰减，也能通过辐条的错落排布平衡轮辋整体的转动惯量，降低非簧载质量对悬架响应速度的影响。设计过程中首先需要确定轮辋的名义直径与宽度参数，匹配对应扁平比的轮胎规格，轮缘部分采用加厚的圆弧过渡结构，能够在车辆经过颠簸路面、轮胎受到侧向冲击时分散应力，避免轮缘出现变形开裂。

　　轮辋的中心安装面需要严格匹配轮毂轴头的定位止口尺寸，螺栓孔的分布圆直径、孔位角度公差需要控制在0.1mm以内，保证轮辋安装后与旋转轴的同轴度，避免高速行驶时出现车轮抖动的问题。辐条与轮辋本体的连接位置采用大圆角过渡，消除应力集中点，经过有限元校核可以满足径向冲击、弯曲疲劳等多项台架试验的强度要求。轮辋的外侧表面做了高亮抛光的结构设计预留，既可以满足外观装饰的需求，也不会影响安装面的配合精度。

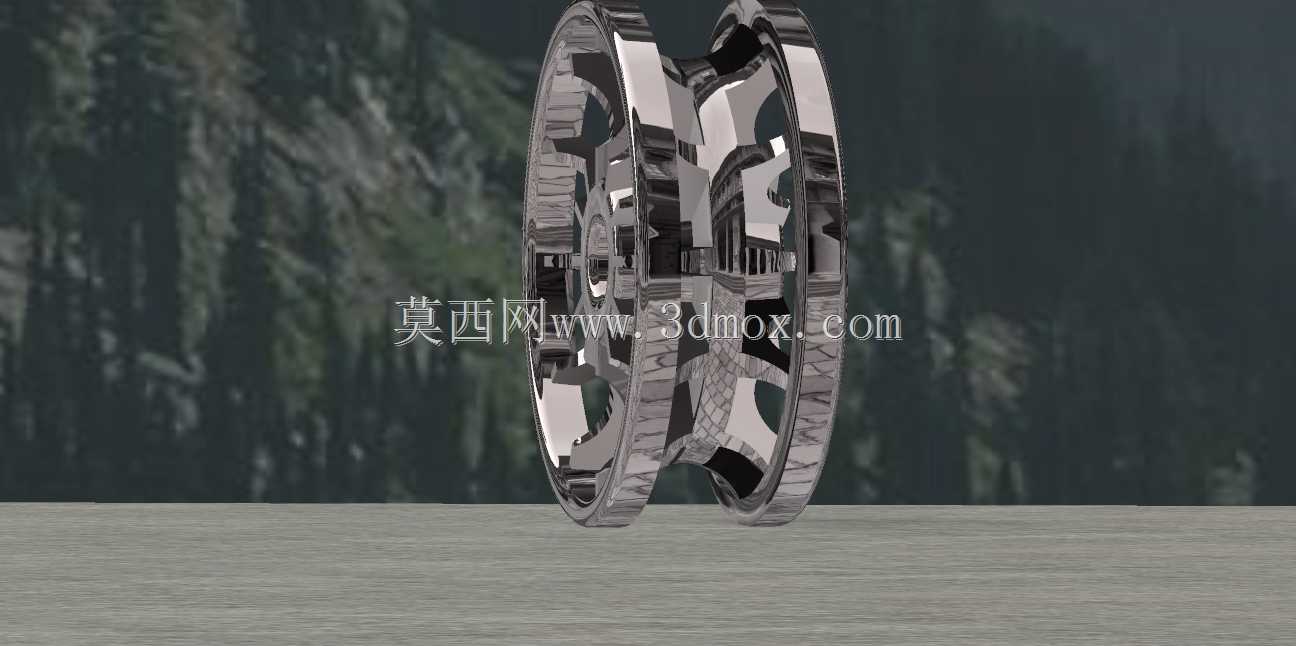

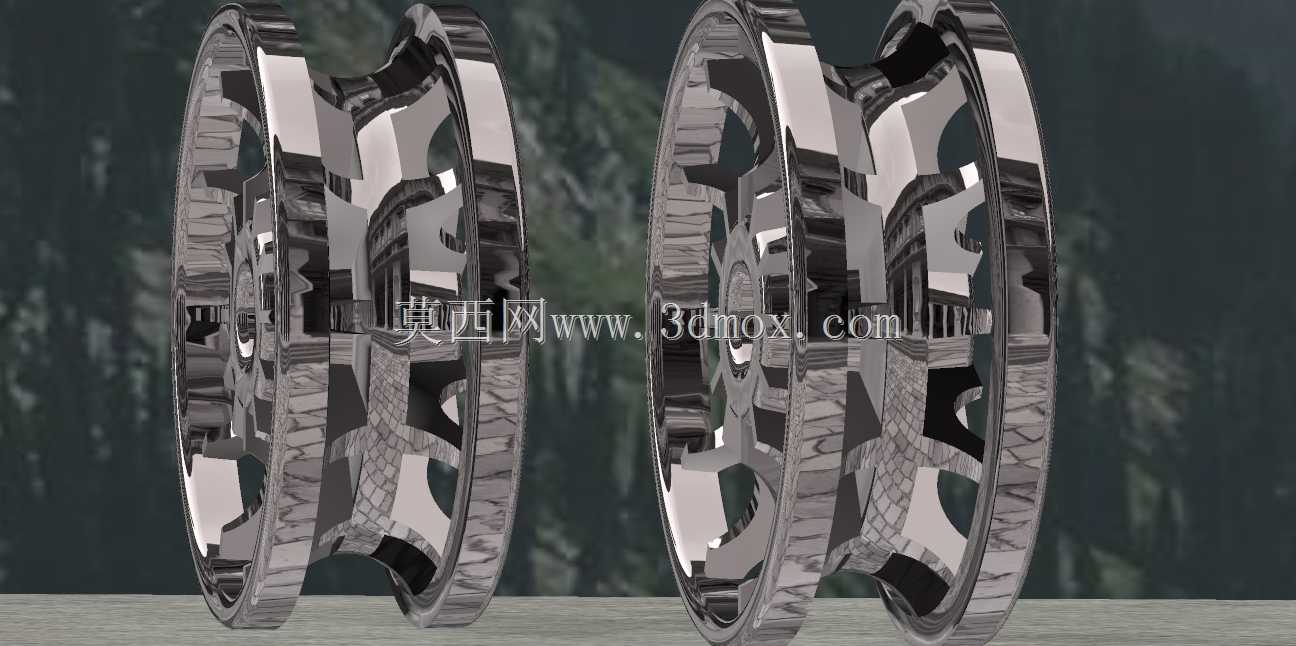

　　在实际装配环节，轮辋的气门嘴预留孔位置需要避开辐条遮挡区域，方便后续充气与胎压检测传感器的安装，轮辋内侧的轮槽深度需要满足轮胎拆装的工艺要求，保证维修更换轮胎时可以顺利将胎圈压入轮槽完成拆装，不会对胎圈造成损伤。不同于钢制轮辋的滚压成型工艺，这款铝合金材质的轮辋采用低压铸造的工艺路径设计，结构壁厚根据受力分布做了差异化处理，受力较大的轮辐根部、螺栓安装座位置适当增加壁厚，非受力区域做轻量化镂空处理，在保证结构强度的前提下尽可能降低整体重量。

　　针对日常使用中可能出现的刮蹭场景，轮辋的外边缘预留了足够的防护凸台，当车辆靠边停车时，凸台会先于轮辋主体接触路肩，避免辐条表面被刮花，同时凸台的高度不会超出轮胎的侧面厚度，正常行驶时不会额外增加风阻。轮辋与轮胎配合的胎圈座位置设计有防滑凸筋，能够在车辆急加速、急制动时避免轮胎与轮辋之间出现相对滑动，保证动力传递的可靠性。整个轮辋的结构设计完全遵循乘用车车轮的相关行业标准，所有安装尺寸、形位公差都能够满足量产配套的要求，既可以作为整车开发阶段的配套部件选型参考，也可以用于售后改装市场的产品开发验证。
