汽车轮毂轮辋金属结构三维设计

　　轮辋作为车轮总成的核心承载构件，直接决定轮胎的安装定位精度与行驶过程中的受力传递可靠性，在乘用车、商用车乃至特种工程车辆的行走系统中都承担着不可替代的作用。日常车辆行驶过程中，轮辋需要同时承受垂直载荷、横向侧倾力、制动扭矩以及路面颠簸带来的交变冲击，其结构设计的合理性直接关联整车行驶安全性、轮胎使用寿命与驾乘平顺性。

　　从实际应用场景来看，这类镂空式金属轮辋多用于民用乘用车辆，匹配真空子午线轮胎使用，安装时轮胎胎圈紧密卡合在轮辋的边缘止口位置，依靠轮辋凸缘的限位结构防止轮胎在充气压力与行驶侧向力作用下脱开。设计过程中首先要明确安装边界：轮辋中心的定位孔需要与车桥轮毂的轴径精准配合，周边的螺栓孔分布圆直径、螺栓孔径必须与对应车型的轮毂安装法兰完全匹配，否则会出现安装偏心、行驶抖动的问题；轮辋的有效宽度、名义直径需要严格匹配对应规格轮胎的尺寸参数，过窄会导致轮胎胎侧挤压变形，过宽则会造成轮胎装配后胎面异常磨损。

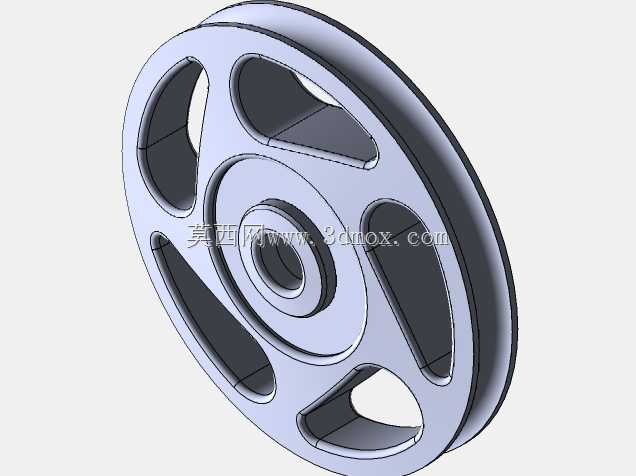

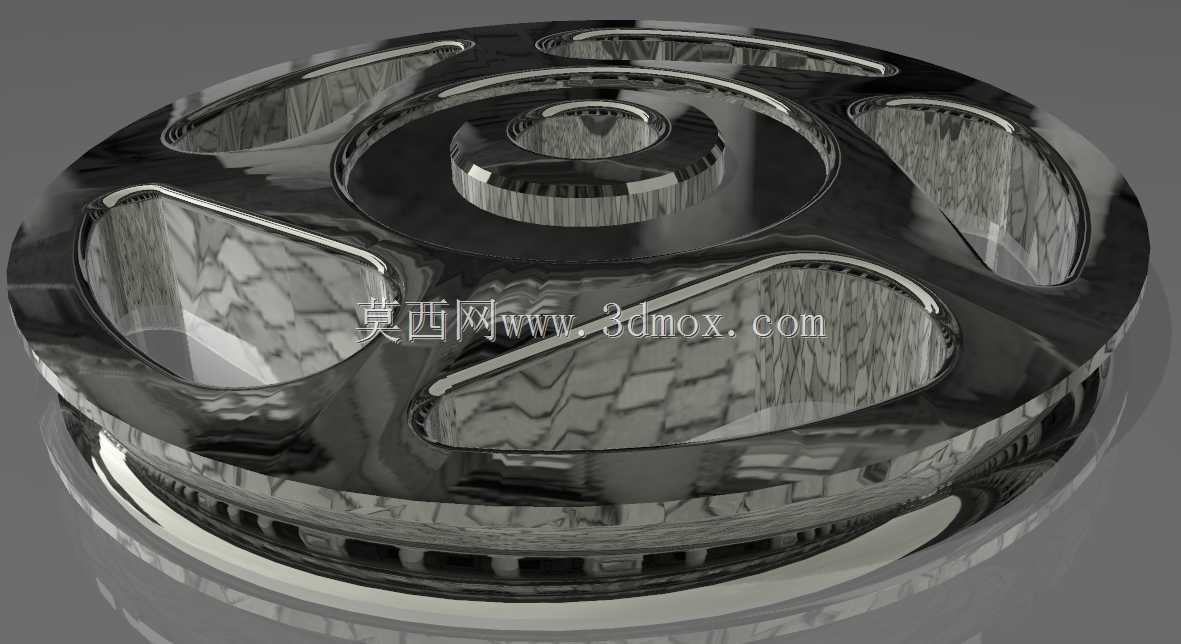

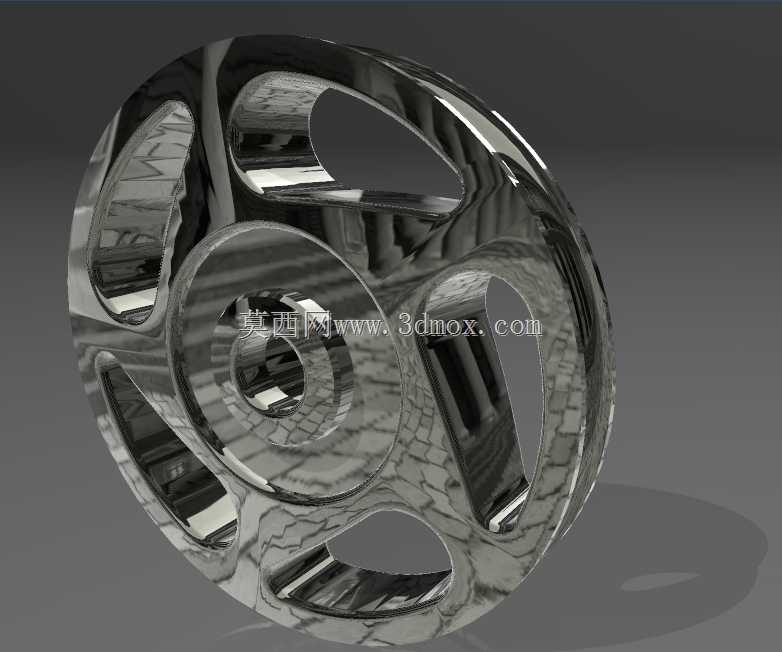

　　这款轮辋采用了多辐条镂空的结构形式，辐条之间的大尺寸开孔并非单纯为了视觉效果，首先是为制动系统预留足够的散热空间——车辆频繁制动时制动盘与制动片会产生大量热量，镂空结构可以引导行驶气流直接冲刷制动部件，避免热衰退影响制动效能；其次是合理分配结构重量，在保证轮辋整体径向、侧向刚度满足强度要求的前提下，去除非承载区域的多余材料，降低簧下质量，提升悬架系统的响应速度，改善车辆操控表现。设计时需要对辐条的过渡圆角做重点处理，所有应力集中区域都要做圆弧平滑过渡，避免交变载荷作用下出现疲劳裂纹，轮辋与轮胎接触的密封面需要保证足够的形位公差精度，表面粗糙度要满足密封要求，防止充气后出现慢漏气的问题。

　　从建模逻辑来看，这类回转类带镂空特征的零件，首先通过旋转特征构建轮辋的基体轮廓，确定轮缘、胎圈座、槽底的截面形状，再通过草图绘制单根辐条的截面轮廓，拉伸切除后做圆周阵列完成整体镂空结构，最后对所有锐边做倒圆角处理，模拟实际机加工与抛光后的表面状态。建模过程中需要重点核对轮辋的偏距参数，也就是轮辋中心面到安装法兰面的距离，这个参数直接影响车轮的轮距大小与转向时的运动间隙，偏距设计不当会导致轮胎与翼子板、悬架部件发生运动干涉。另外轮辋的中心孔除了配合尺寸要准确，还要考虑装配导向需求，孔口做小角度倒角方便安装时快速对位，螺栓孔的位置度公差需要严格控制，保证多个螺栓均匀受力，避免单个螺栓载荷过大出现断裂风险。

　　实际选型匹配时，除了尺寸参数的适配，还要考虑轮辋材质对应的载荷等级，这款金属质感的轮辋如果采用钢制材料，成本更低、抗冲击能力更强，多用于载重车型；如果采用铝合金材质，重量更轻、散热性能更好，表面抛光处理后外观质感更佳，多用于家用乘用车型。设计验证阶段需要通过有限元分析模拟径向载荷疲劳试验、弯曲疲劳试验、冲击试验的工况，确认最大应力值低于材料的屈服强度，循环载荷下的疲劳寿命满足使用要求，避免实际装车后出现轮辋开裂、变形的失效问题。轮辋的气门嘴安装位也要在建模时预留，位置通常设置在两辐条之间的槽底区域，避开辐条遮挡位置，方便充气操作与胎压监测传感器的安装。
