拖车架专用运输承载结构三维设计

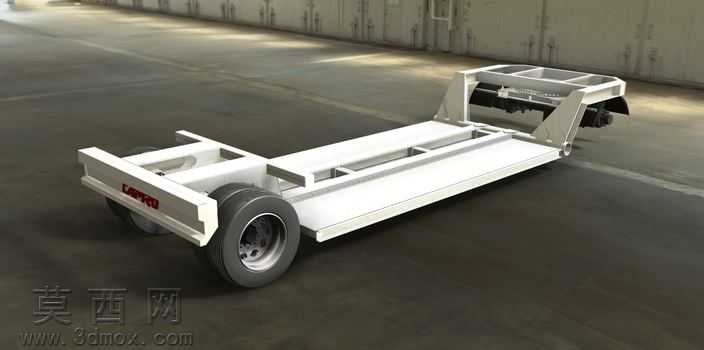

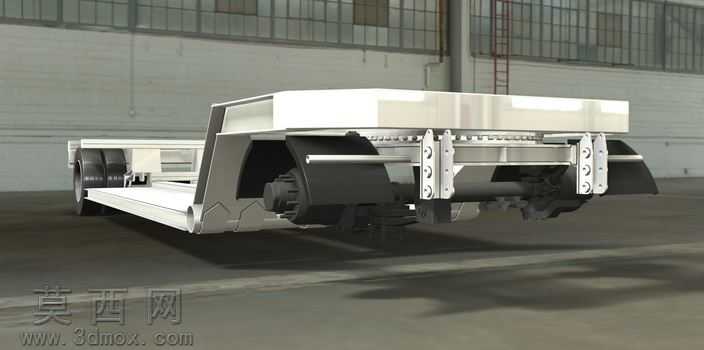

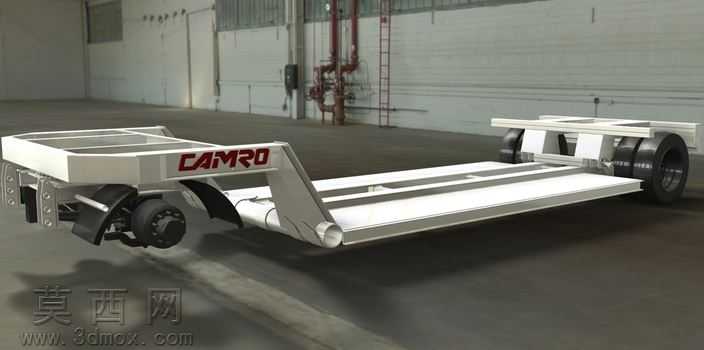

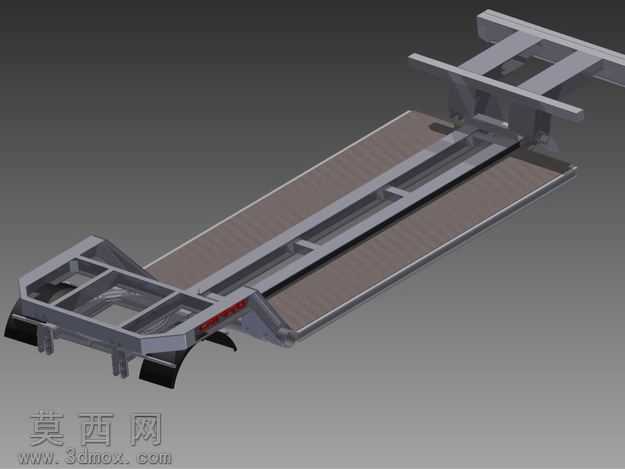

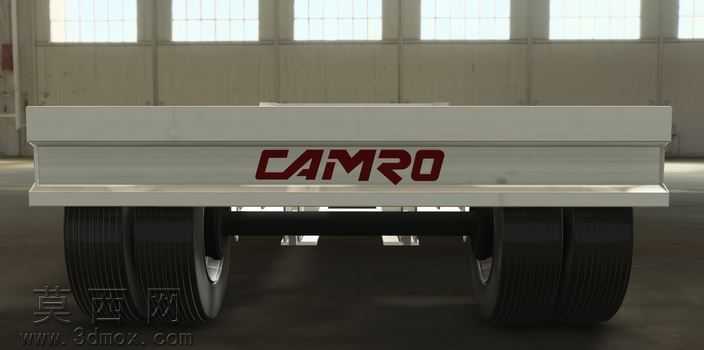

本拖车架模型采用Autodesk Inventor进行全参数化三维建模，建模过程严格遵循专用车底盘结构设计规范，从基础的型钢轮廓绘制开始，通过拉伸、剪切、布尔运算等基础特征命令搭建主体框架，再通过装配约束将行走轮组、牵引连接结构、尾部防撞组件逐一装配到位，整体建模逻辑清晰，特征树层级分明，所有零部件均保留可编辑参数，方便后续根据实际承载需求调整型材规格、轮距轴距尺寸。模型渲染阶段采用哑光金属漆材质模拟钢制车架的真实质感，对轮胎部分添加橡胶材质的漫反射与凹凸纹理，地面采用工业厂房常用的环氧地坪材质，通过三点布光方案模拟室内自然光效果，渲染输出的效果图清晰展现了车架的结构层次与部件装配关系，能够直观呈现产品的实际外观形态。从结构设计来看，本拖车架采用边梁式承载框架，主体纵梁与横梁均采用矩形型钢焊接成型，框架中部预留平整的载货安装平面，可适配不同规格的载货箱体或专用设备安装；前部设置倾斜式牵引连接支架，用于与牵引车的牵引销对接，支架处预留了制动管路、电气线路的安装走线空间；后部采用双胎并装的行走轮组结构，轮轴与车架通过悬挂连接座固定，能够有效分散行驶过程中的载荷冲击，尾部设置有防撞梁与标识安装位，满足道路行驶的安全规范要求。设计过程中充分考虑了拖车架的实际使用场景，在保证结构强度的前提下对非承重部位进行了轻量化开孔处理，降低整体自重，同时所有焊接位置均预留了合理的焊接收缩余量，部件之间的装配间隙符合机械加工与焊接工艺的要求，模型不仅可用于专用车设计的教学演示，也可作为实际拖车架产品开发的参考原型，帮助设计人员快速完成方案验证与结构优化，缩短产品开发周期。
