这款多关节机械臂原型的结构设计,最初是面向职业院校、高校工程类专业的实训教学场景开发,同时也可作为小型自动化工作站的功能验证载体使用。从实际落地的应用场景来看,它既可以在教学场景中完成工件搬运、轨迹模拟、点位示教等基础实训任务,帮助学习者理解串联关节机器人的运动学逻辑,也能在小型非标自动化项目的前期验证阶段,替代成品工业机器人完成动作路径、工作范围的可行性测试,降低项目前期的试错成本。

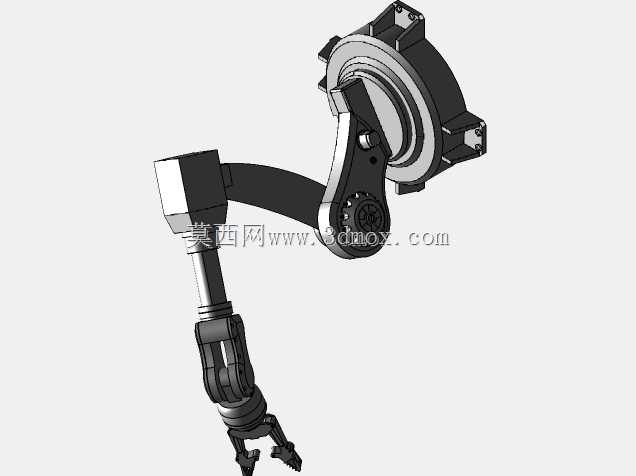

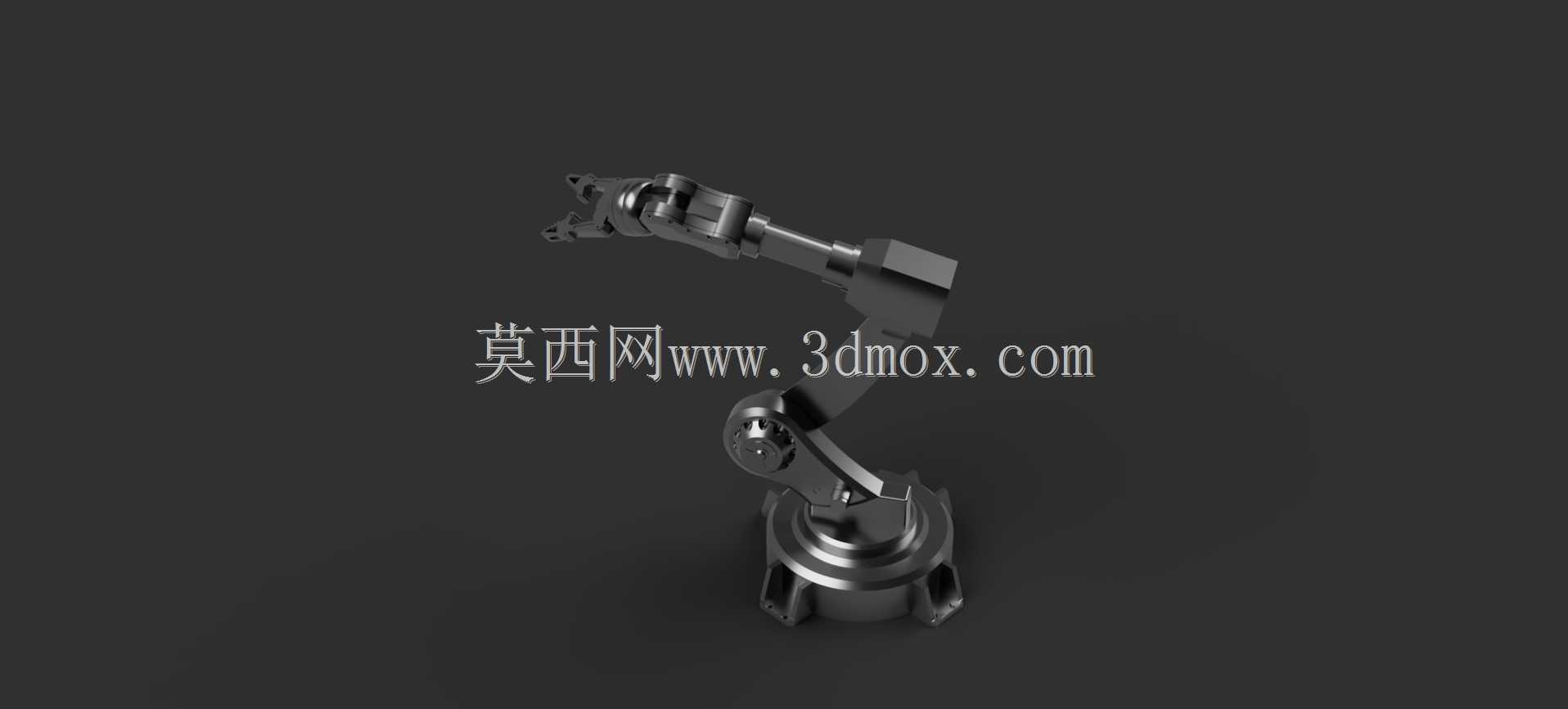

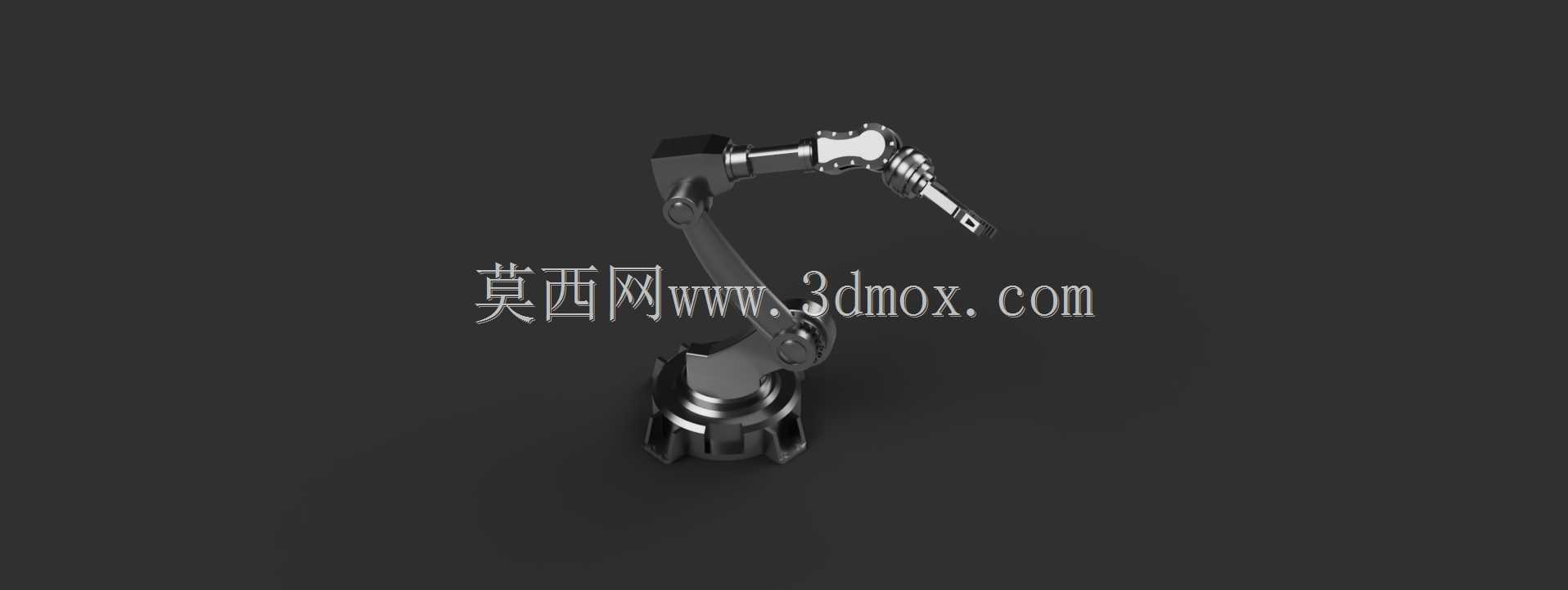

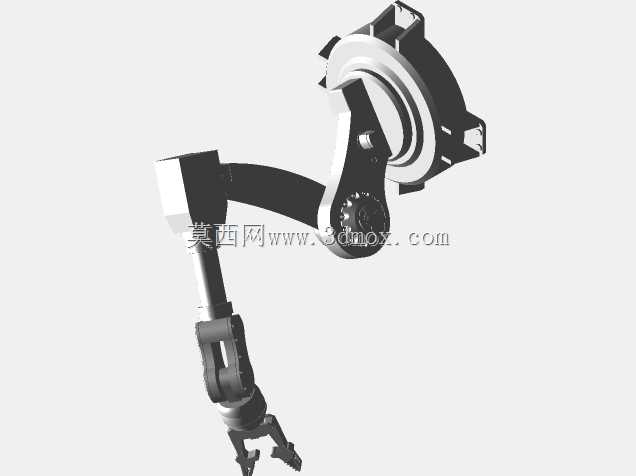

从功能特性来看,该机械臂采用六自由度串联关节布局,底座回转关节可实现360度周向旋转,覆盖水平面上的全周作业范围;肩部摆动关节、肘部摆动关节配合腕部的三个回转关节,可实现末端执行器在工作空间内任意姿态的调整,能够完成平面内取放料、简单轨迹涂胶模拟、小型零件姿态调整等常规作业动作。关节处采用轴孔配合加限位结构的设计,每个关节都预留了驱动元件的安装位,既可以在原型阶段手动调整姿态验证结构干涉情况,也可以后续加装伺服舵机、步进电机搭配传动结构实现电动驱动,适配不同阶段的验证需求。
设计思路上,整个结构优先考虑了加工与装配的便捷性,所有结构件都采用规则的几何造型,没有复杂的曲面特征,既可以通过3D打印快速制作原型件,也可以采用铝合金铣削的方式加工高强度的功能件,降低了小批量制作的加工难度。关节连接处采用标准紧固件连接,没有设计特殊的非标连接件,装配过程不需要专用工装,普通的内六角扳手即可完成整机组装,方便教学场景下学生完成拆装实训,理解每个关节的装配逻辑与传动关系。底座部分设计了均匀分布的安装孔位,可以直接固定在实训工作台、铝型材机架或者移动小车上,不需要额外设计转接法兰,适配多数常规实训平台的安装尺寸。
外形尺寸与安装边界方面,整臂完全伸展后的总长度约为420mm,底座直径为120mm,竖直方向最大举升高度为380mm,水平方向最大作业半径为350mm,末端最大负载设计为2kg,完全满足教学演示与小型轻载作业的需求。安装时需要在底座固定平面预留至少150mm见方的操作空间,避免臂体伸展时与周边的实训台架、防护栏发生干涉;关节运动的极限位置都设计了硬限位结构,肩部关节摆动范围为-90度到+90度,肘部关节摆动范围为0到180度,腕部关节单轴回转范围为-180度到+180度,防止运动过程中出现关节过转拉扯线缆或者损坏结构件的问题。
从结构细节来看,臂体的连杆部分采用了等强度的造型设计,在保证结构刚度的前提下尽可能削减了不必要的材料厚度,降低整臂的自重,减少关节处的负载压力,提升运动过程中的稳定性。末端执行器的连接法兰采用了通用的安装接口,既可以搭配夹爪实现工件抓取,也可以更换吸盘、画笔、模拟焊枪等不同的末端配件,适配不同的实训项目需求。关节处的走线槽采用内置式设计,所有驱动线缆、信号线缆都可以从臂体内部的空腔穿过,避免运动过程中线缆外露被剐蹭,同时也让整体外观更加整洁,方便学习者观察机械结构本身的运动逻辑,不会被杂乱的走线干扰认知。
在实际的教学应用中,这款原型结构可以配套运动学教学内容,让学习者直观理解DH参数的定义方式、正逆运动学的计算逻辑,通过手动调整每个关节的角度,观察末端执行器的位置变化,把抽象的理论知识转化为具象的结构认知。在小型自动化项目验证场景中,可以先通过该原型完成作业路径的模拟,确认工作范围、动作节拍满足需求后,再更换为对应的工业级机械臂,避免前期选型失误导致的项目返工。整个结构没有冗余的设计,所有特征都服务于功能实现与教学演示的需求,没有为了外观效果增加不必要的装饰结构,完全从工程实用的角度出发完成整体设计。
