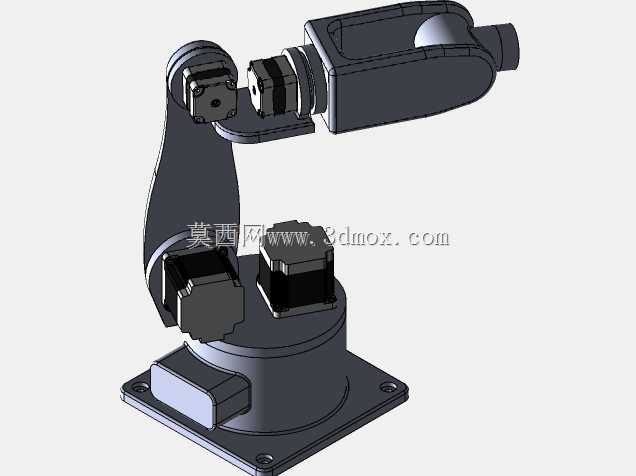

多关节伺服驱动机械臂结构设计方案

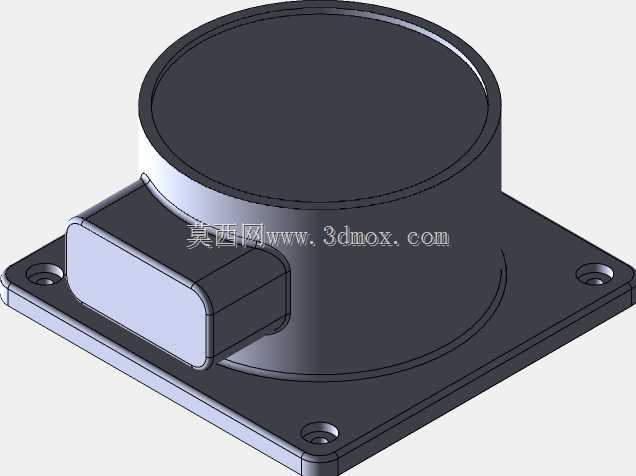

　　这款多关节机械臂的结构设计，核心面向轻载精密作业场景，可适配3C电子元器件分拣、实验室样本转运、小型工件上下料等对重复定位精度有要求的工位，单关节额定负载下的重复定位精度可控制在0.05mm区间，能够满足多数轻量化工位的动作精度需求。从安装边界来看，底座采用方形法兰式安装结构，四个安装孔位对称分布，安装面预留了足够的走线空间，可适配常见的铝型材工作台、钢制机架台面安装，安装时无需额外定制复杂转接件，固定后底座径向跳动量控制在极小范围，避免大臂回转时产生基座晃动。设计阶段优先考虑了关节传动的刚性匹配，每个旋转关节都预留了伺服电机的安装位，电机与关节转轴之间的连接结构做了同轴度优化，减少传动过程中的回程间隙，大臂、

　　小臂的长度比例经过反复校核，在额定工作半径内不会出现关节运动死点，末端执行器的安装法兰做了通用化设计，可快速更换夹爪、吸盘、小型焊枪等不同作业端头，无需对臂体结构做二次改造。臂体的外壳结构采用轻量化设计思路，在保证结构刚性的前提下做了多处减重槽处理，既降低了关节电机的负载压力，也减少了臂体运动过程中的惯性冲击，各关节处的走线槽做了隐藏式设计，线缆可从臂体内部空腔穿过，避免运动过程中线缆与外部设备产生剐蹭，延长线缆使用寿命。从运动范围来看，底座回转关节可实现360度连续回转，大臂俯仰关节、小臂摆动关节以及末端回转关节的运动角度都经过限位设计，既满足常规作业的动作覆盖范围，也能避免超程运动导致的关节结构损坏。

　　整体结构的装配逻辑做了分层优化，每个关节组件都可独立拆卸，后期维护时无需拆解整个臂体，仅需针对故障关节进行拆装更换，大幅降低运维的时间成本。在细节处理上，各关节的配合面都预留了密封件安装槽，可适配常规的防尘密封圈，能够在多粉尘的普通车间环境下稳定运行，减少粉尘进入关节传动结构造成的磨损。
