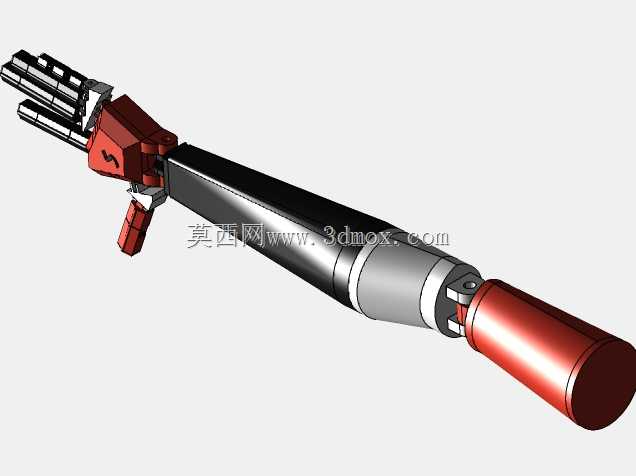

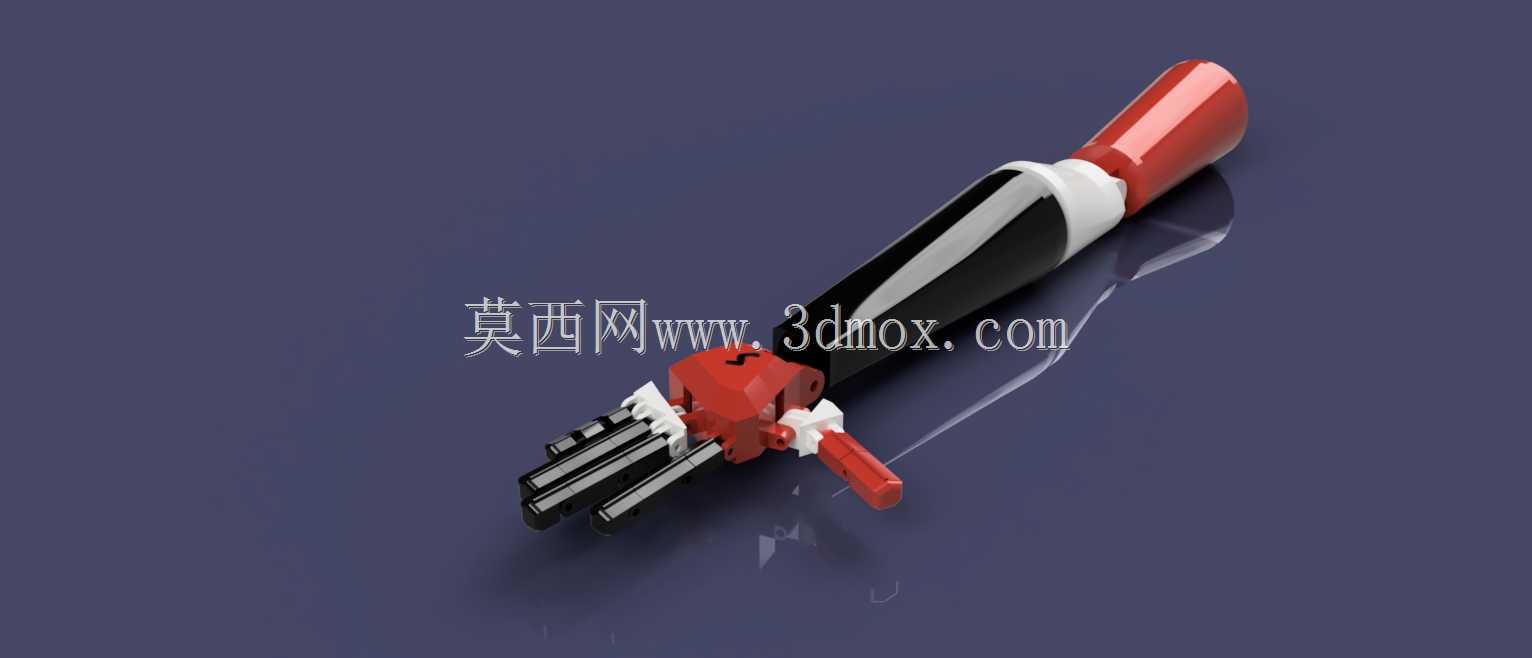

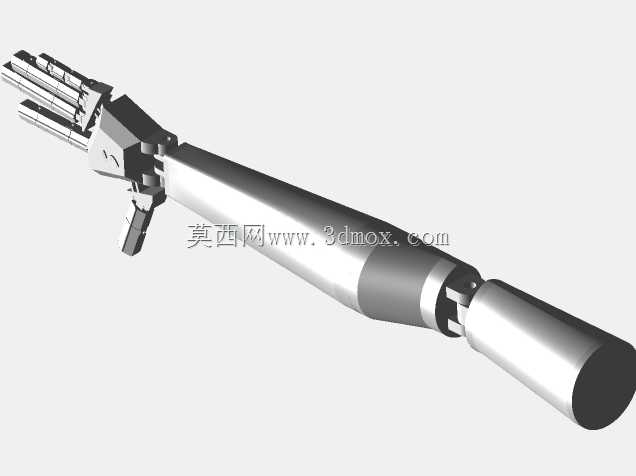

教学演示用人体仿生臂座结构设计

　　这款仿生臂座结构的设计初衷，是面向院校机械创新课程、生物医学工程导论类教学场景，以及创客群体的原型验证需求打造，区别于工业级重载机械臂的复杂冗余设计，整体结构在满足基础仿生动作演示的前提下做了大幅简化，降低了加工与组装门槛，适配教学场景下的快速拆装、原理展示需求。从实际应用场景来看，该结构可直接作为机械原理课程的具象演示教具，帮助学习者理解串联关节的运动逻辑、夹持端的力传递路径，也可作为小型桌面级操作臂的基座原型，搭配舵机、控制板后拓展出轻量抓取、定点移载的功能，适配实验室环境下的小型样品转运、演示操作等低负载作业需求。在功能特性层面，臂座作为整个仿生臂的承载基础，集成了关节连接位、走线槽与末端执行器的安装接口，

　　握持段做了符合人体工学的弧度处理，方便手持演示时的抓握发力，避免长时间持握出现滑脱；末端夹持机构采用多爪式同步开合结构，通过内置的连杆传动实现夹爪的同步收拢与张开，可适配直径在10mm-35mm范围内的规则柱状、块状物体，夹持力通过关节处的阻尼结构调节，既可以夹持纸质、泡沫类轻质演示件，也能稳定夹持3D打印的硬质样件，不会出现夹取脱落或者夹损演示件的问题。设计思路上，整个结构优先考虑了加工与组装的便捷性，所有零部件均采用规则几何造型，没有复杂的曲面倒扣结构，既可以通过FDM3D打印直接制作，也能通过常规的铣削、线切割工艺完成金属件加工，降低了原型制作的成本；关节连接处采用标准紧固件连接，没有定制化的异形连接件，

　　使用者可以根据自身需求更换不同阻尼的转轴，调整臂段的活动角度范围，臂段的长度也预留了拓展接口，可根据演示需求加装延长段，拓展作业半径。从安装边界与尺寸参数来看，整个臂座连同臂体的总长度控制在220mm左右，最大外径不超过45mm，末端夹爪完全收拢时的最小外径为12mm，完全张开时的最大夹持跨度为40mm，基座端的连接法兰采用标准的M3螺丝孔位，孔距为20mm*20mm，可直接固定在桌面实验台、小型移动平台上，不需要额外加工转接板；臂体内部预留了直径6mm的贯穿走线孔，可容纳3-4根舵机控制线穿过，不会出现走线外露干扰关节运动的问题，握持段的防滑结构做了分段处理，靠近关节端的硬质段用于承受结构载荷，

　　靠近尾端的软质包覆层提升手持时的摩擦力，即使手上有汗渍也能稳定持握。在结构强度校核层面，整体采用轻量化设计，主体结构件壁厚控制在2.5mm-3mm之间，在PLA3D打印材质下可承受500g的末端负载，完全满足教学演示与轻量原型测试的需求，关节处的限位结构做了物理硬限位，臂段的俯仰角度范围控制在-30°到90°之间，避免过度转动导致的结构损坏或者传动件脱开，夹爪的开合行程也设置了机械限位，不会出现夹爪过行程导致的连杆卡死问题。针对教学场景的特殊需求，整个结构的拆解不需要专用工具，只用常规的内六角扳手即可完成全部拆装，方便在课堂上演示内部的连杆传动结构、关节连接方式，学习者也可以通过更换不同长度的臂段、不同形式的夹爪，自主测试不同结构参数下的臂体运动范围、负载能力变化，完成对应的课程设计实验。
