大型铝废料熔炼回转处理装置结构设计

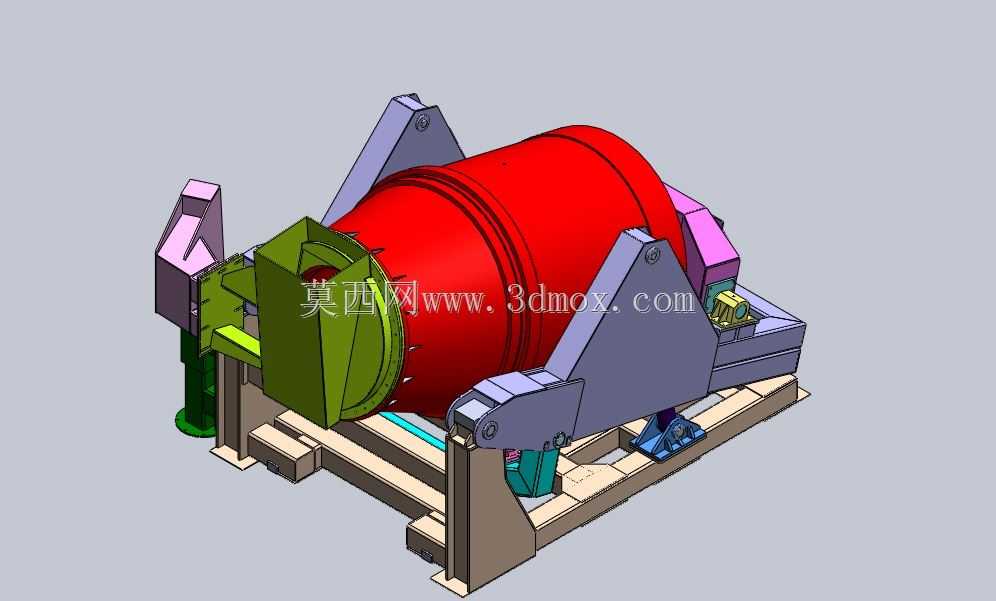

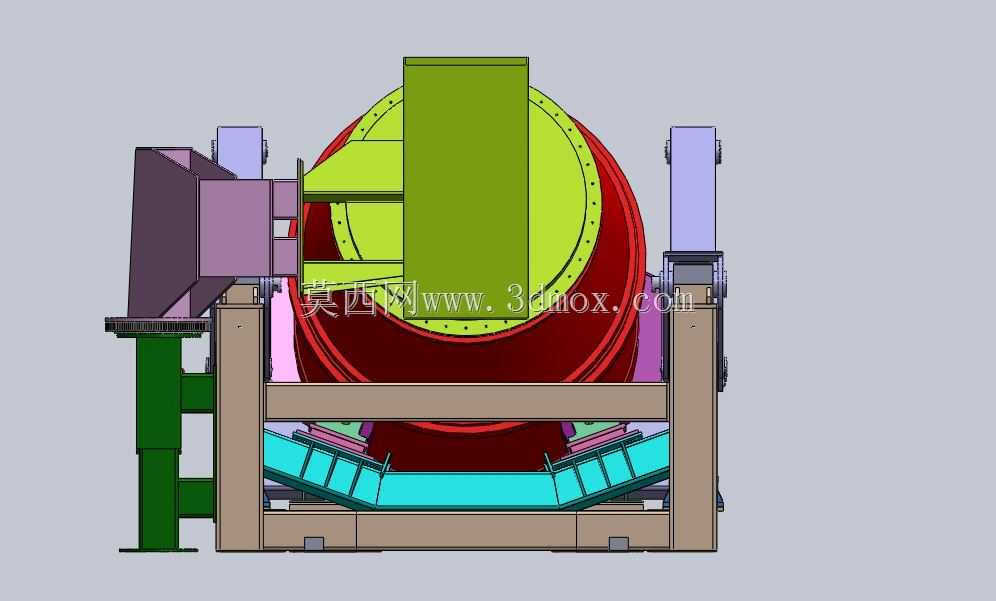

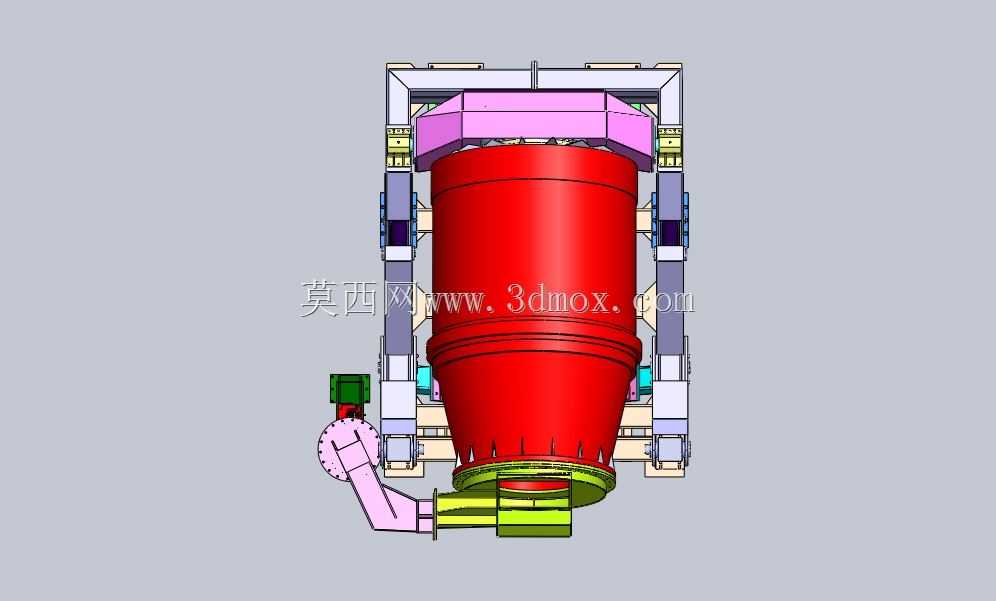

　　在再生铝加工生产现场，这类回转式熔铝设备主要承担废铝料的重熔、成分调配与保温静置工序，适配处理打包废铝、机加工铝屑、废旧铝型材等多种形态的铝质废料，单炉处理量级匹配万吨级年再生铝产能的产线排布需求，可直接对接前端废料预处理上料线与后端铝液浇铸、铸锭工序，是再生铝熔炼环节的核心热工设备。从结构组成来看，整套设备包含回转炉本体、两侧支撑托辊机构、倾转驱动组件、炉口进出料导流结构、机架承载底座几个核心部分，炉体采用卧式筒形回转结构，内衬耐火隔热层，外部为钢制焊接壳体，筒身设置大直径滚圈，落座在两侧带轴承座的托辊组上，可在驱动机构带动下绕水平轴线低速回转，保证炉内铝液在熔炼过程中温度均匀、成分充分混合，避免局部过热导致的铝液氧化烧损率升高。

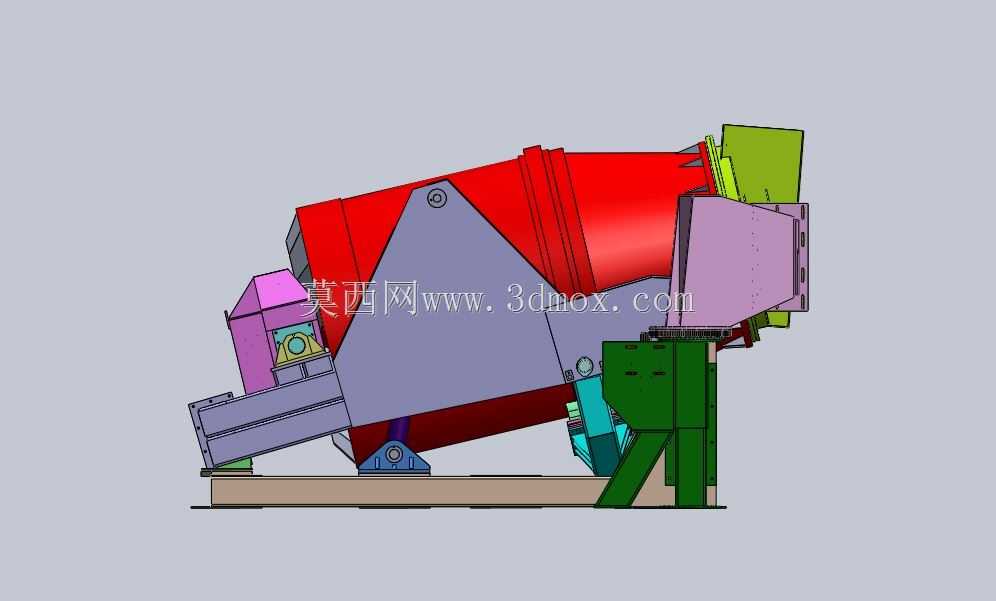

　　炉体一侧设置倾斜布置的进出料溜槽，溜槽采用耐热钢焊接成型，表面做防粘处理，上料时废铝可通过溜槽直接送入炉腔，熔炼完成后炉体整体倾转，铝液顺着溜槽导流至前端的浇包或者静置炉内，整个倾转动作由两侧的铰接支撑座配合驱动组件完成，倾转角度可根据出铝需求在0-45度范围内调整，保证铝液流出速度稳定可控，不会出现飞溅或者溢渣情况。两侧的支撑立柱采用型钢焊接箱型结构，内部设置加强筋板，承担炉体满载状态下的全部载荷，托辊组采用调心滚子轴承适配炉体回转过程中的微小窜动，避免出现卡滞或者异常磨损。设备底部的承载机架采用整体焊接结构，安装时需要与预埋地脚螺栓牢固连接，基础平面度误差需控制在每米0.5mm以内，保证炉体回转过程中无异常振动。

　　设计过程中需要重点核算炉体满载时的重心偏移量，尤其是倾转过程中重心随炉体角度变化的轨迹，确保在任意倾转角度下设备的抗倾覆安全系数不低于1.5，避免生产过程中出现失稳风险。炉体的回转驱动采用低速大扭矩传动方案，配合变频调速可根据熔炼阶段调整回转速度，熔化阶段可采用较低转速减少热量散失，成分调配阶段适当提高转速加快合金元素混合均匀度。炉口位置设置可启闭的炉门结构，配合燃烧器安装位，可适配天然气、燃油等多种热源形式，燃烧火焰直接喷入炉腔对废料进行加热，炉体回转过程中炉壁持续带起铝液形成薄的液膜，大幅提升热交换效率，相比固定式反射炉，这类回转炉的热效率可提升30%以上，燃料消耗明显降低。在安装边界上，

　　整套设备的横向安装宽度需要预留两侧维护通道，单侧通道宽度不小于1.2米，方便日常对托辊轴承、传动组件进行润滑维护，纵向长度方向需要预留上料设备与出铝作业的操作空间，炉体中心距地面的安装高度需要匹配溜槽出铝口与浇包的高度差，保证铝液自流过程顺畅无阻滞。设备的所有钢结构焊接部位都需要做去应力退火处理，避免长期高温工作环境下出现焊接变形，影响炉体的回转精度与密封性能。炉体与支撑托辊的接触滚圈表面需要做淬火处理，硬度达到HRC45-50，保证长期重载回转下的耐磨性能，延长设备大修周期。在实际生产应用中，这类回转炉可实现连续批次作业，每炉的熔炼周期根据装料量与废料类型控制在4-6小时，作业过程中炉体微负压运行，配合烟气收集管道可将熔炼过程中产生的烟气统一收集处理，满足环保排放要求。结构设计时还需要考虑热膨胀的补偿，炉体长度方向在高温工作下会有一定的伸长量，一侧的托辊组需要设置可轴向游动的结构，吸收热膨胀带来的尺寸变化，避免结构件出现热应力挤压变形。进出料溜槽与炉体的衔接部位采用耐热密封结构，减少回转与倾转过程中的热量散失，同时避免铝液从缝隙渗漏。
