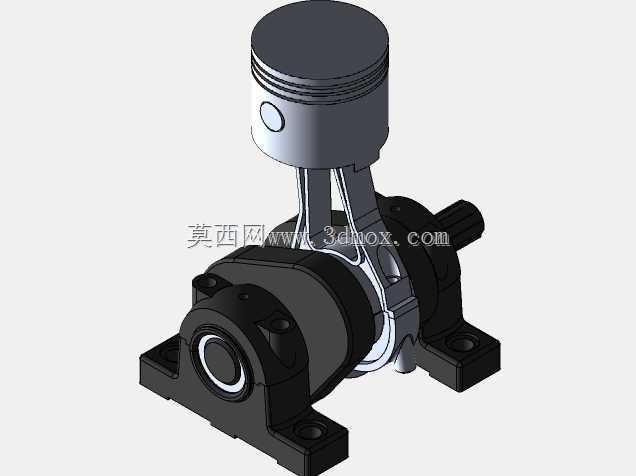

单缸活塞式曲柄滑块传动结构

　　这套曲柄滑块结构是往复式动力机械里最核心的运动转换单元，日常接触最多的应用场景就是小排量通用汽油机、小型空气压缩机、高压柱塞泵这类设备，核心作用是把曲轴端输入的旋转运动，通过连杆的铰接传动，转化为活塞沿缸套轴线方向的直线往复运动，反过来也能承接活塞端的往复推力，输出旋转扭矩，是内燃机、往复泵类产品里绕不开的基础传动结构。从结构设计逻辑来看，整个组件的安装基准是底部带两个安装支脚的曲轴箱壳体，支脚上预留的沉头安装孔可以直接通过螺栓固定在设备的安装基座上，安装时需要保证曲轴输出轴的轴线与安装面平行，活塞的运动轴线垂直于曲轴轴线，避免连杆运动过程中出现别劲、偏磨的问题。活塞部分采用了带三道环槽的结构设计，

　　两道气环槽用来安装密封环保证缸内压力密封，一道油环槽用来刮除缸壁多余润滑油，活塞销孔与连杆小头通过活塞销铰接，配合卡簧限位防止销子轴向窜动，活塞裙部做了微椭圆型线处理，热态下能均匀贴合缸壁，避免冷启动敲缸或者热态拉缸。连杆部分采用了工字型截面设计，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动惯量，大小头都预留了轴瓦安装位，大头做成分开式结构，通过连杆螺栓与曲轴曲柄销铰接，装配时需要严格控制螺栓扭矩，保证轴瓦配合间隙在合理范围。曲轴部分采用整体式锻造结构，两个主轴颈支撑在曲轴箱的轴承座内，曲柄销的偏心距直接决定了活塞的行程长度，设计时需要根据目标排量、压缩比参数反复调整偏心距与连杆长度的比值，

　　比值过小会导致活塞侧压力过大加剧缸壁磨损，比值过大则会让整机高度尺寸超标，增加不必要的结构重量。曲轴输出端伸出箱体的位置预留了密封件安装槽，可以安装骨架油封防止箱体内润滑油泄漏，同时也能阻挡外部粉尘进入箱体内部污染润滑油。整个结构的运动间隙设计需要充分考虑不同材质的热膨胀系数，比如铝合金活塞的膨胀系数比钢制曲轴、铸铁缸套大，冷态装配时活塞与缸壁的间隙要预留足够的热膨胀余量，避免工作温度升高后活塞胀死在缸套内。在实际选型适配时，需要根据设备的额定转速、输出功率匹配对应强度等级的零部件，高转速工况下要对曲轴、连杆做动平衡校正，降低运转过程中的振动与噪音，活塞销、曲柄销的表面要做硬化处理，提升铰接位置的耐磨性能，延长整机的维护周期。

　　这套结构的安装边界尺寸比较紧凑，底部安装支脚的孔位间距可以根据不同设备的安装需求做适配调整，曲轴输出端可以直接连接飞轮、带轮或者齿轮组，方便对接不同的负载端结构，活塞顶部可以根据燃烧室形状做对应的凹坑造型，适配不同的燃烧系统设计。
