2022款方程式赛车整车结构三维数模

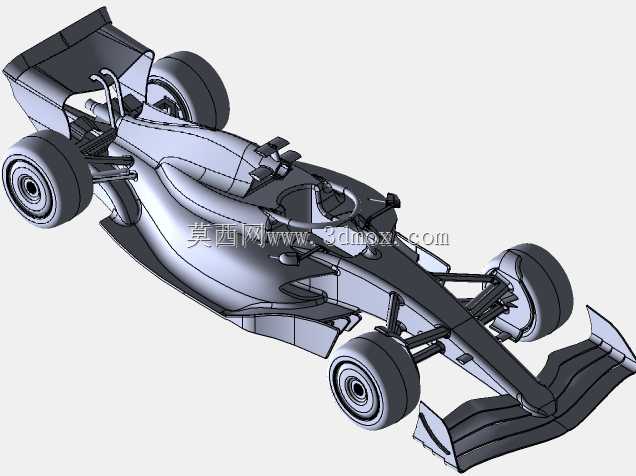

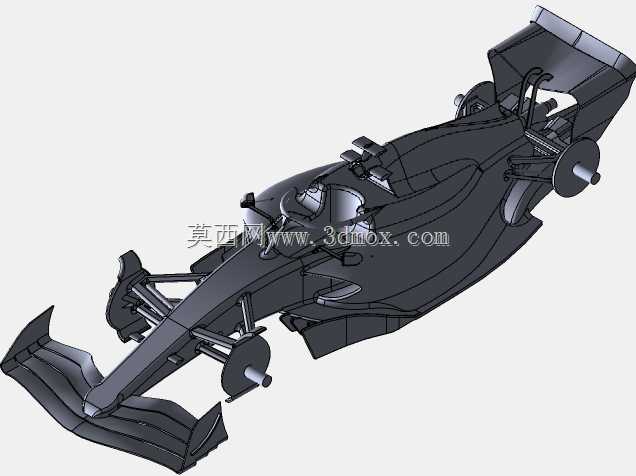

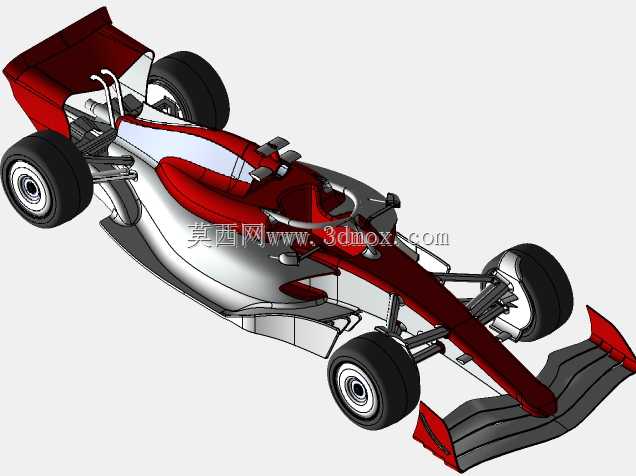

　　该模型还原了新一代方程式赛车的整车结构布局，可用于高校车辆工程专业赛车方向的结构教学演示、赛车爱好者的结构认知学习，也能作为竞速类车辆空气动力学优化、底盘结构迭代的基础参考数模，辅助设计人员快速梳理方程式赛车的整体布置逻辑。从结构设计来看，模型完整呈现了方程式赛车的核心功能模块：前部的多层前翼组件直接对应前轮气流梳理、刹车系统散热导风的实际功能，翼片的分层角度、端板的轮廓造型都贴合赛事技术规则下的空气动力学设计逻辑，能够在高速行驶时为前轮提供稳定下压力，同时减少轮拱区域的乱流产生；中部单体壳区域预留了驾驶舱、动力总成的安装边界，座舱的轮廓尺寸符合赛事对车手生存空间的强制要求，

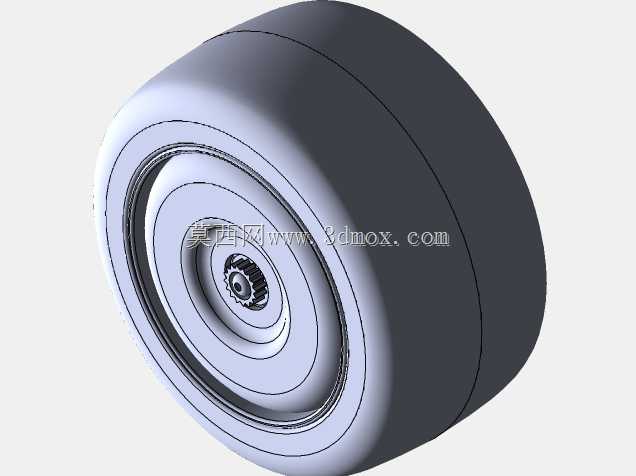

　　侧箱的曲面造型兼顾了散热通道的布置需求与侧面气流的顺导作用，能够将前部来流顺畅导向尾部散热出口，避免气流在车身中部形成紊流增加行驶阻力。后部的尾翼组件采用主副翼双层结构，搭配尾部扩散器的曲面造型，可在车辆高速过弯时提供足够的尾部下压力，保证后轮的抓地极限；前后悬架部分还原了推杆式悬架的结构布局，转向拉杆、摇臂、减震器安装位的相对位置关系清晰，能够直观展示方程式赛车悬架的运动行程边界与安装定位逻辑。轮胎部分还原了赛事专用干地胎的胎面轮廓与轮毂结构，轮辋的造型兼顾了轻量化需求与刹车系统的散热通风要求。在建模过程中，各部件的装配关系完全按照实车的安装逻辑搭建，相邻部件之间预留了合理的装配间隙，不存在结构干涉问题；车身曲面采用连续G2过渡，

　　能够直接用于后续的空气动力学仿真计算，底盘的安装孔位、部件连接位置的坐标基准统一，方便设计人员在此基础上进行个性化的结构调整，比如调整翼片角度、修改侧箱散热开口尺寸、更换不同规格的悬架组件等。模型的整体外廓尺寸符合2022赛季方程式赛事的技术规则对车身长宽高、轮距轴距的限制要求，各空气动力学套件的安装位置都在规则允许的边界范围内，能够帮助初学者快速理解赛事规则对车辆结构设计的约束逻辑，避免设计过程中出现超出规则限定的结构问题。
