波音747遥控航模骨架结构设计

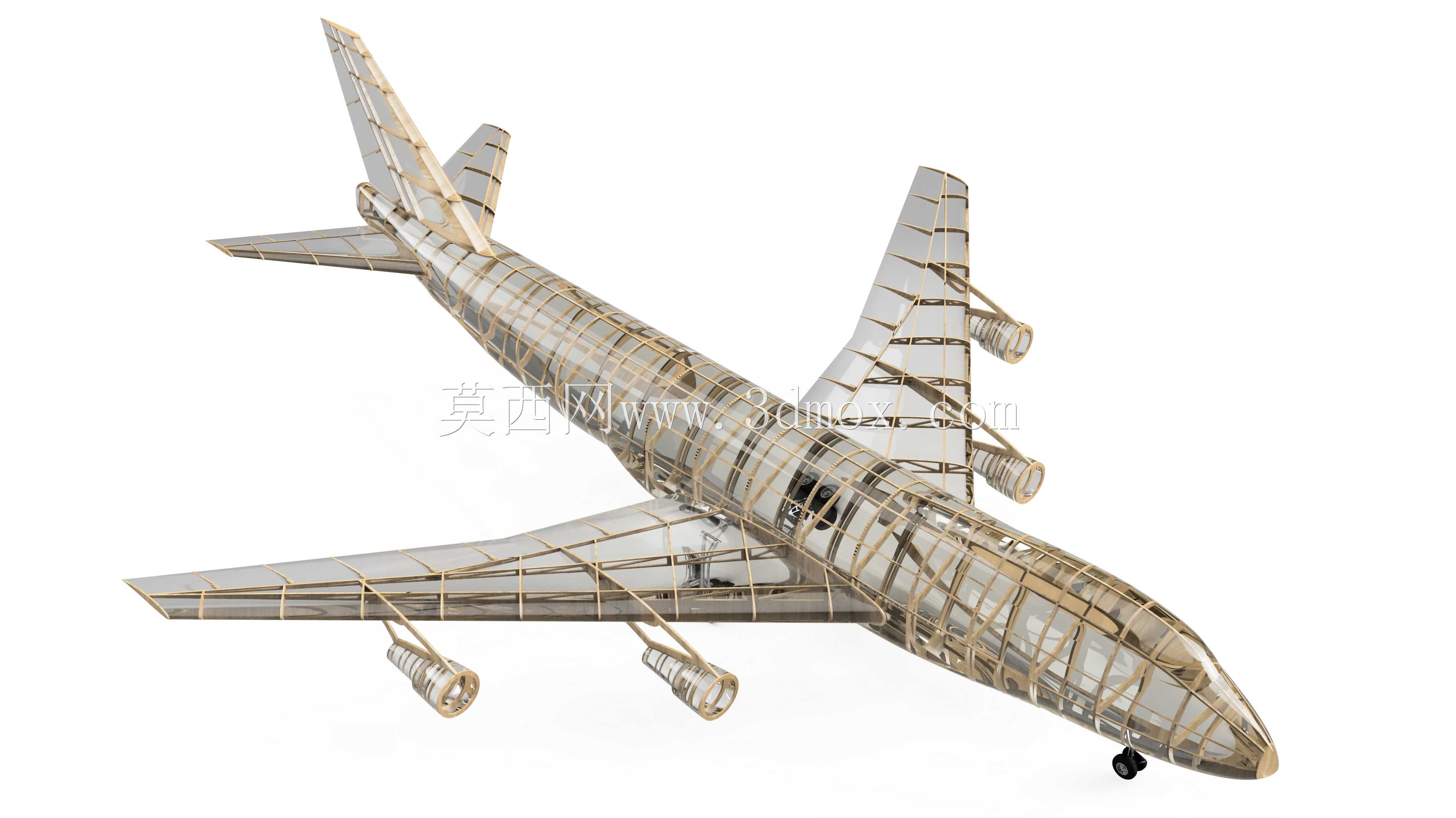

　　这套结构围绕大比例遥控波音747航模展开，核心不是追求外观蒙皮的快速成型，而是把整机承力路线、翼面连接、发动机短舱吊挂和起落架安装边界先在三维空间里逐一落位。机身采用纵向桁条与环形隔框组合的骨架形式，隔框按机身截面变化布置，前部驾驶舱区域曲率大，框位间距适当收紧；中后段机身趋于圆筒，桁条贯通后可把机翼、尾翼传来的弯矩分散到较长的壳体路径上。对遥控航模而言，这种骨架既能降低整机重量，也便于在装配阶段检查舵机、拉杆、电池和接收机的安置空间，避免蒙皮封闭后才发现设备干涉。

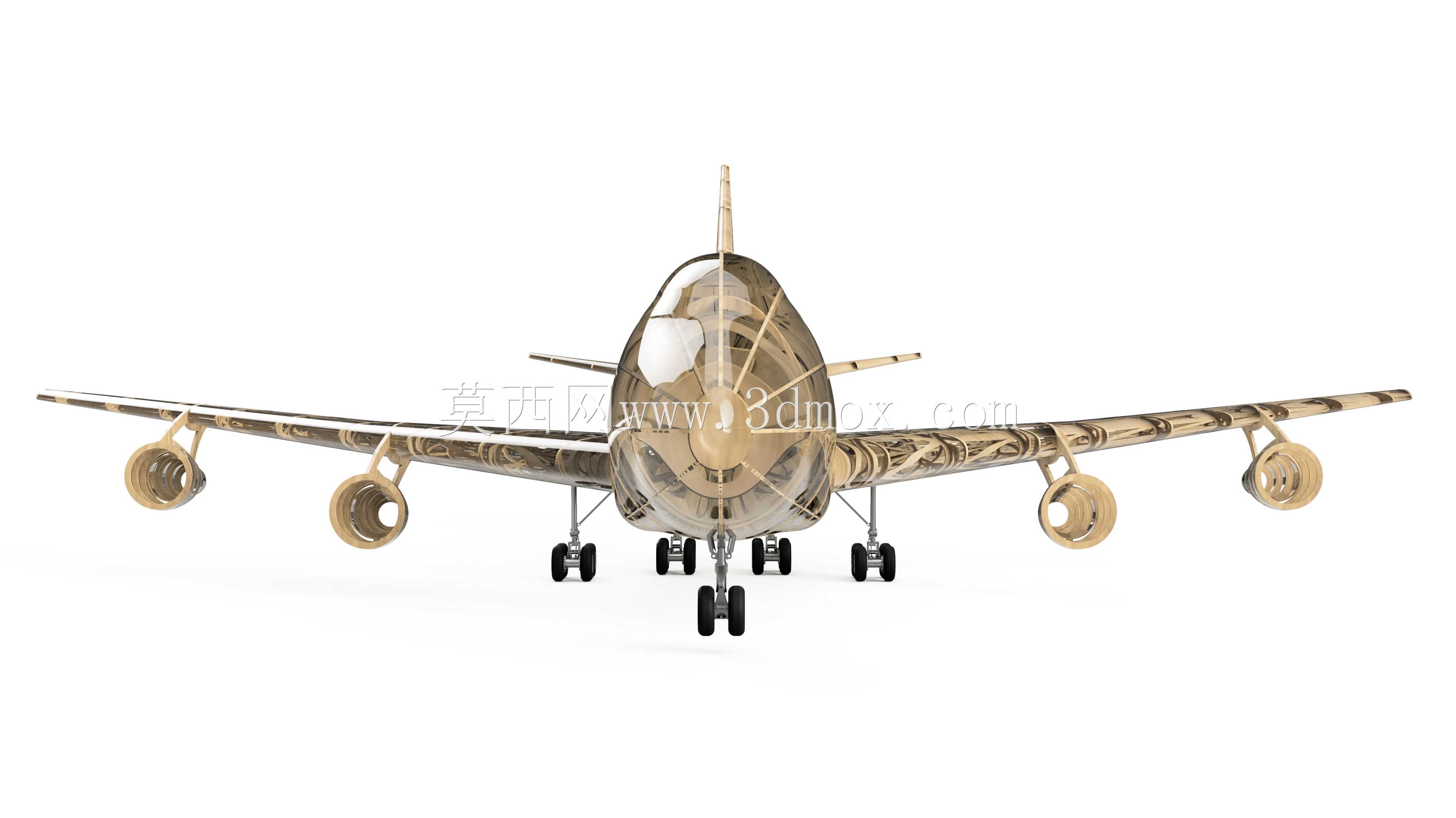

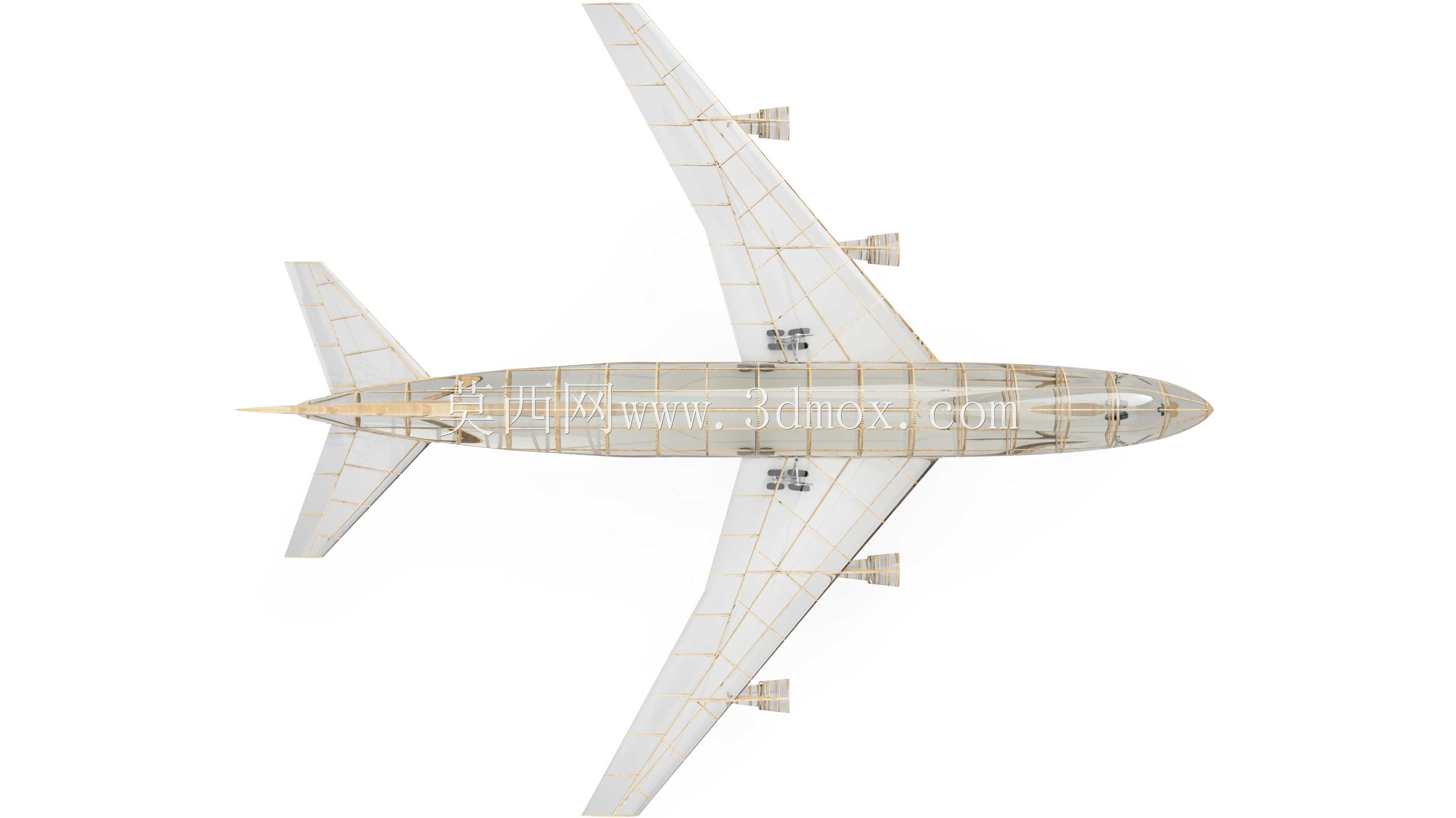

　　机翼是设计中约束最多的部分。波音747为四发宽体布局，发动机短舱分别吊挂在左右机翼下方，模型需要同时还原翼下吊挂位置和真实飞机的后掠翼姿态。翼梁、翼肋与蒙皮衬框在模型中按受力习惯组织：主翼梁承担弯曲载荷，翼肋维持翼型轮廓，靠近机身的接头区域增加局部框板，用于插入翼管或螺栓连接。发动机短舱吊挂点不能只按视觉位置摆放，需与翼肋或加强片对齐，否则着陆冲击和飞行振动会让薄翼板出现局部松动。襟翼、副翼区域在骨架阶段预留了铰接缝隙和舵机摇臂运动空间，后续蒙皮铺贴时不会挤占舵面偏转角度。

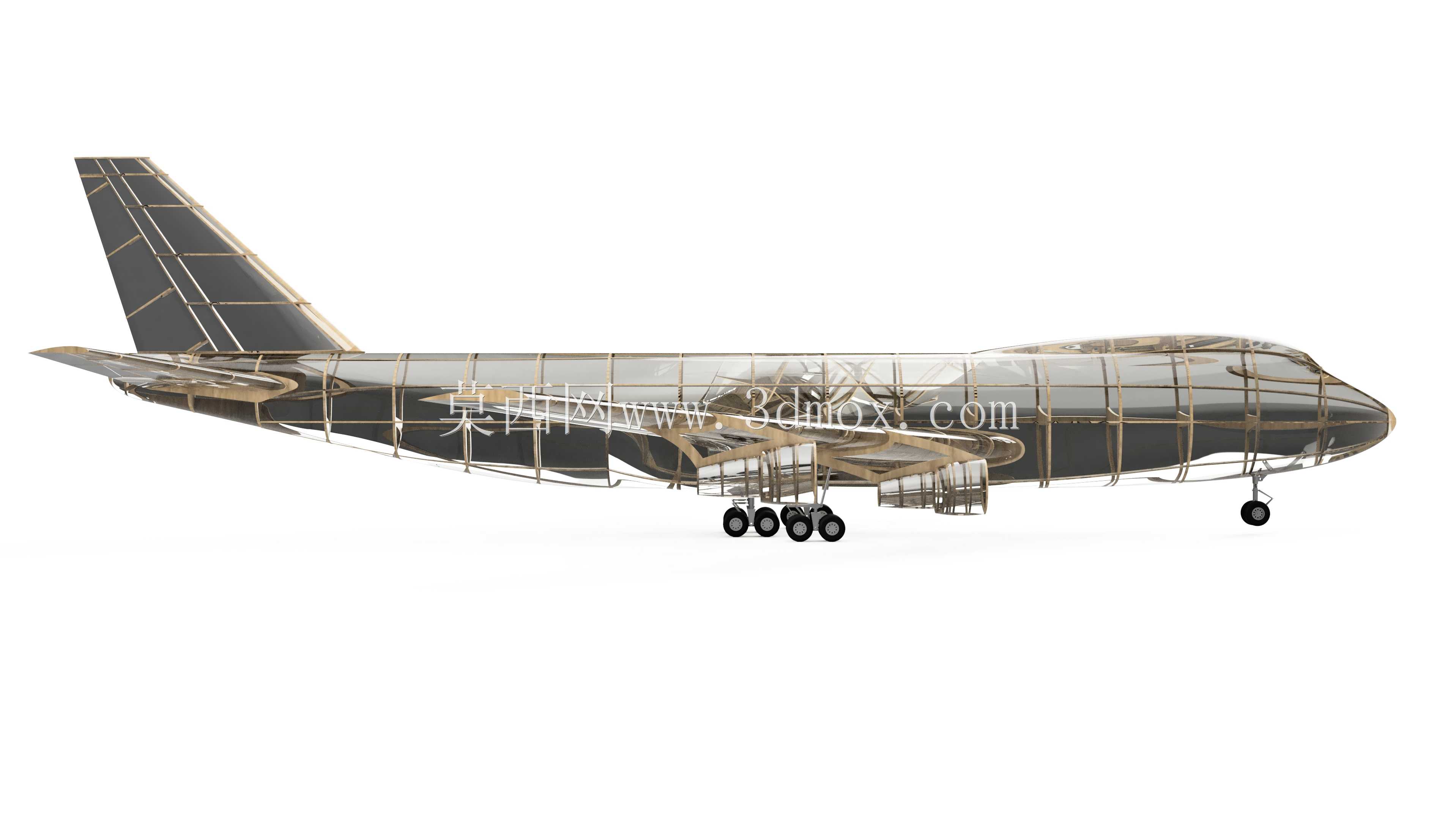

　　尾翼部分包含垂尾、平尾和方向舵、升降舵的分界。垂尾根部与机身末端隔框连接，平尾穿过后机身或通过左右接头固定，两类交点都需要在骨架中形成封闭传力框。模型起落架虽处于持续完善状态，但前起落架位于机头下方，主起落架靠近机翼根部与机身交接区，安装座必须落在加强隔框附近，而不能直接固定在单薄外皮上。轮胎、支柱和收放机构的运动包络要提前检查，尤其在机翼根部、发动机内侧和机身腹部之间，转向与收放路径不能发生碰撞。

　　从实际使用场景看，该结构适合激光切割板材拼装、教学演示和大型固定翼航模试制。设计思路强调可装配性：每个框、肋、桁条都有明确位置，零件可按平面板材排料，再通过卡槽、胶接或小型紧固件组合。外形边界需兼顾翼展、机身长度与运输拆分，机翼与机身宜设置可分离接口，垂尾也可根据收纳需要做成可拆卸形式。整机重心应落在机翼平均气动弦长附近，电池舱、舵机和接收机的布置要服务于重心调节，而不是单纯填充空余空间。

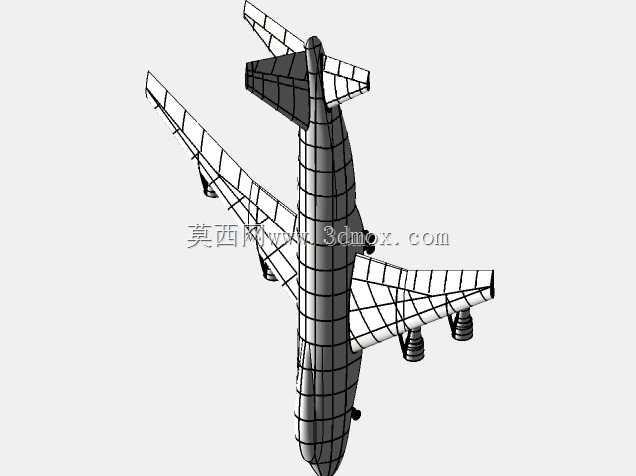

　　建模时应重点核对机身截面中心线、机翼后掠角、发动机轴线和平尾安装角。骨架外露虽然具有展示机械结构的效果，但各杆件交点必须连续，隔框开孔既要让设备线束通过，也要保留足够承力宽度。对于后续完善工作，优先补强机翼接头、起落架座、尾翼根部和发动机吊挂四处，再根据试飞重量调整板材厚度与局部加强片，使模型在静态展示、地面滑跑和遥控飞行之间取得结构平衡。
