汽车燃油供给系统汽化器腔体结构

　　该结构属于内燃机燃油供给系统的核心承载部件，主要应用在小排量通用汽油机、老式乘用车辆供油回路中，承担燃油雾化、油气混合、气路导向的核心功能，是衔接燃油存储单元与发动机进气歧管的关键过渡结构。从实际工况来看，该部件需要长期耐受燃油浸泡、进气负压波动、发动机传导的持续振动，因此结构设计上优先保证腔体密封性能与安装定位精度，避免出现油气渗漏、混合比失准的问题。

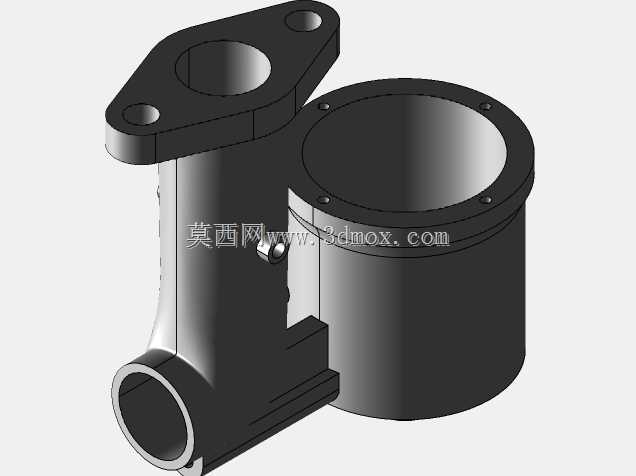

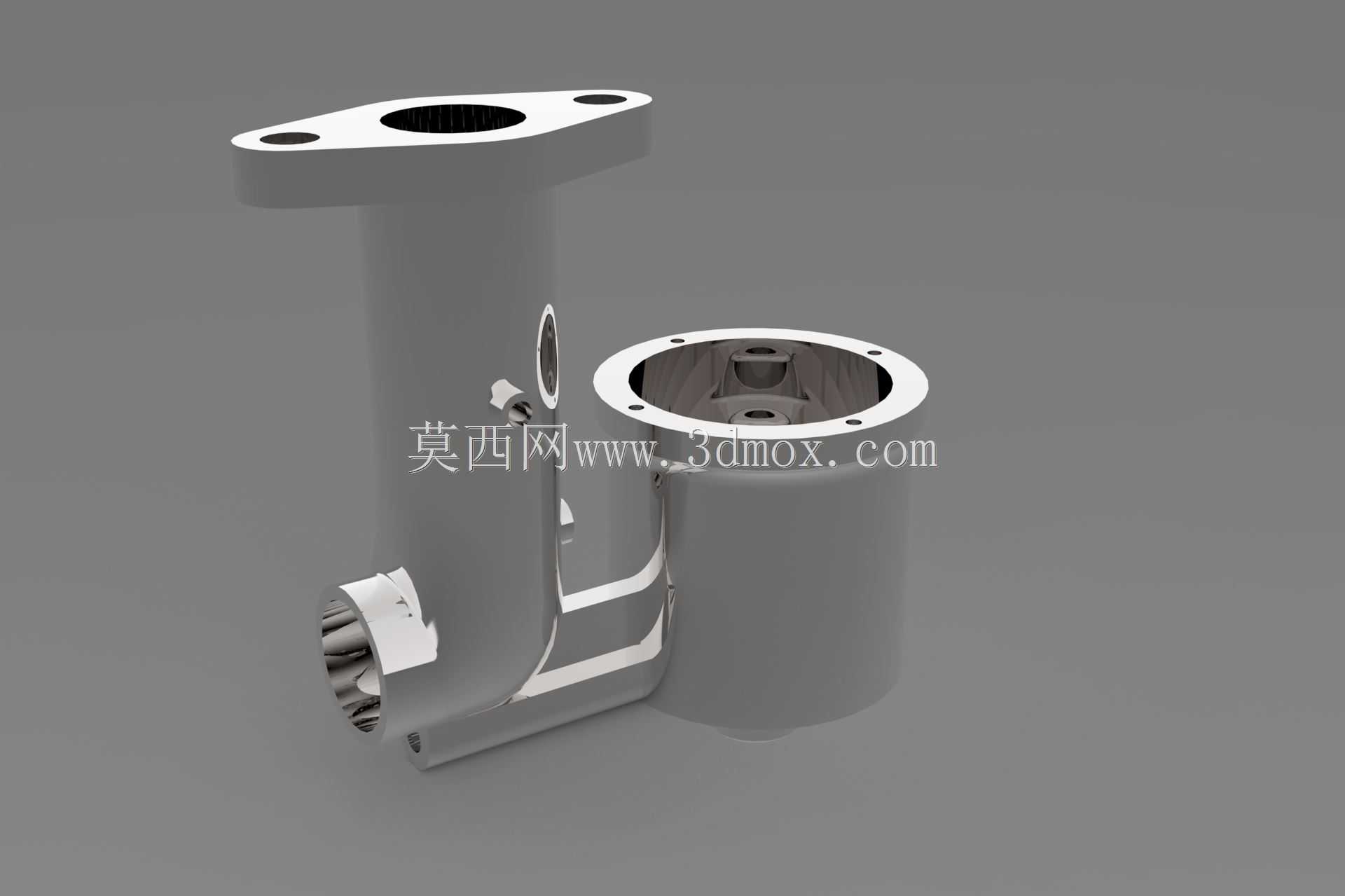

　　整体结构采用一体化铸造成型后机加工的工艺思路，主体分为竖向进气通道、侧向燃油接入腔、下部混合缓冲腔三个功能区段。顶部的法兰安装面设置两个定位孔与一个大直径主通气孔，安装面做平面度精加工处理，可与空气滤清器底座直接贴合密封，安装边界上该法兰面的外接轮廓尺寸适配常规小排量化油器的通用安装位，不需要额外做转接支架即可完成装配。侧向伸出的接口为燃油接入与怠速调节机构的安装位，接口处做了环形密封槽结构，可嵌入耐油橡胶圈实现端面密封，避免燃油在负压抽吸过程中出现渗漏。下部的圆形法兰为与进气歧管对接的安装面，周向均匀布置多个螺栓过孔，可通过均布螺栓锁紧实现与歧管端面的刚性连接，法兰内侧的环形凸台用于定位密封垫片，保证混合后的油气不会从连接缝隙泄漏。

　　内部流道设计上做了多级缓流结构，竖向通道内设置的喉口结构可在气流高速通过时形成负压区，将侧向接入的燃油吸出并击碎雾化，下部缓冲腔的容积经过匹配计算，可让雾化后的燃油与空气充分混合，避免出现油滴沉积导致的混合气浓度不均问题。侧面的小型凸台结构用于安装怠速量孔、空气量孔等精密配件，凸台的安装孔位置与深度严格匹配通用化油器配件的尺寸公差，可直接替换同规格的标准配件，降低后期维护的配件适配成本。

　　从安装边界来看，整体结构的外轮廓避让了周边发动机附件的安装空间，侧向伸出的燃油接口朝向避开了排气侧的高温区域，避免燃油受高温影响出现气阻问题，底部混合腔的外壁做了局部加厚处理，可在安装时承受螺栓锁紧的压紧力，不会出现腔体变形导致的内部流道尺寸偏差。结构的壁厚设计兼顾了轻量化与结构强度，非受力区域的壁厚做了均匀减薄，安装面、密封面等关键受力区域做了局部加厚，既控制了整体重量，也能保证长期振动工况下不会出现开裂变形的问题。
