多层叠装式接线盒注塑成型模具结构

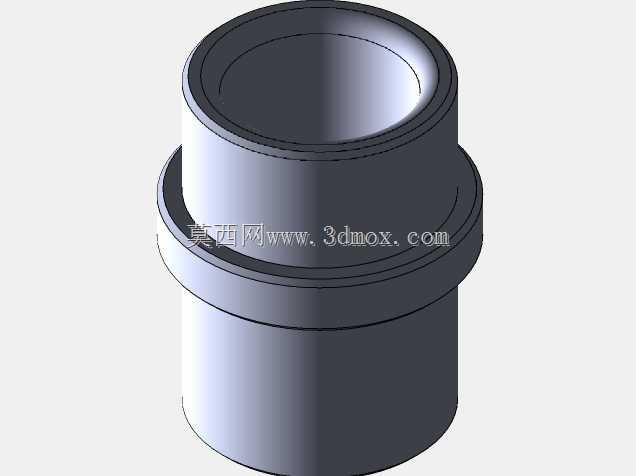

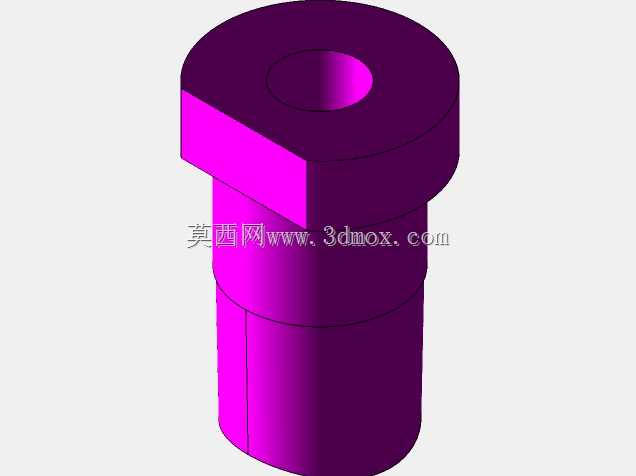

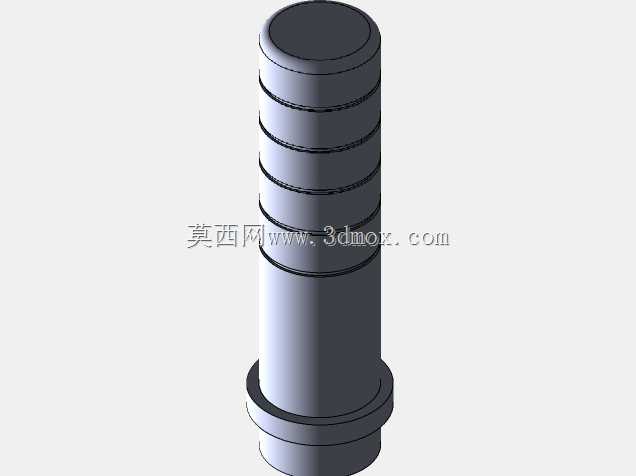

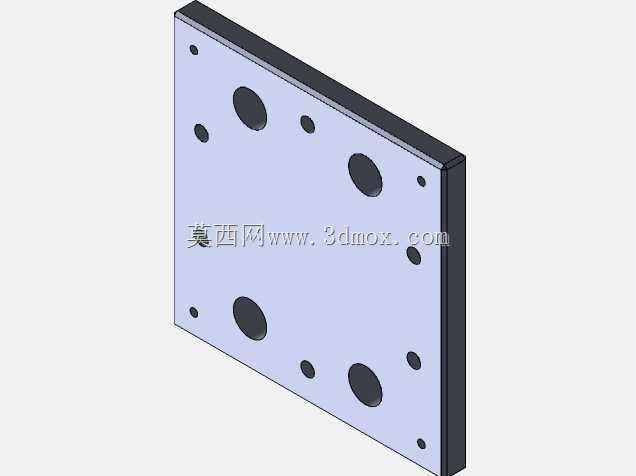

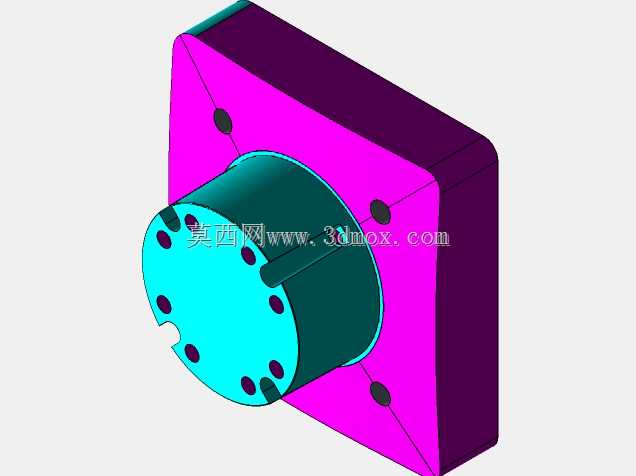

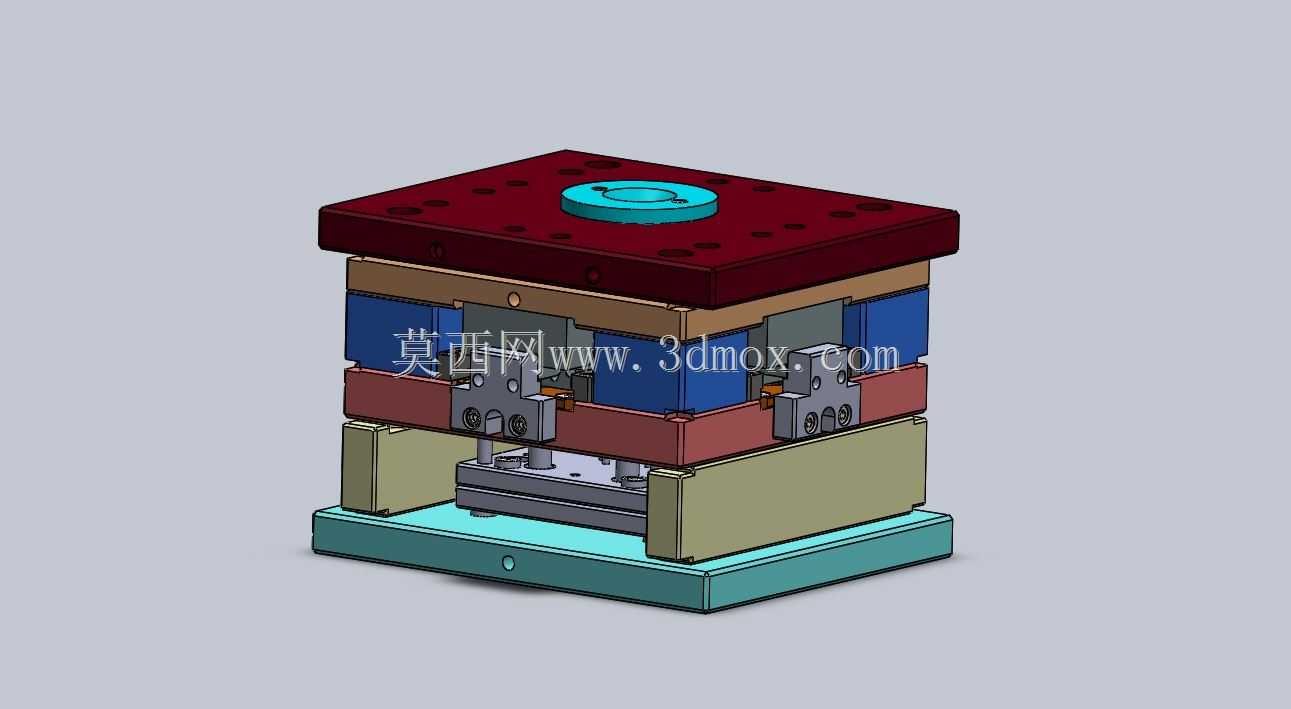

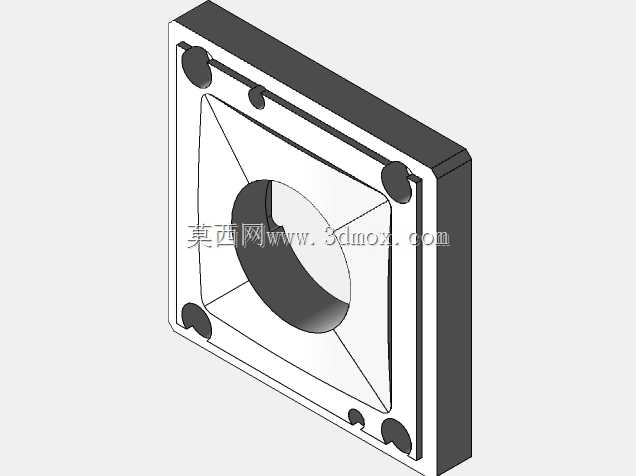

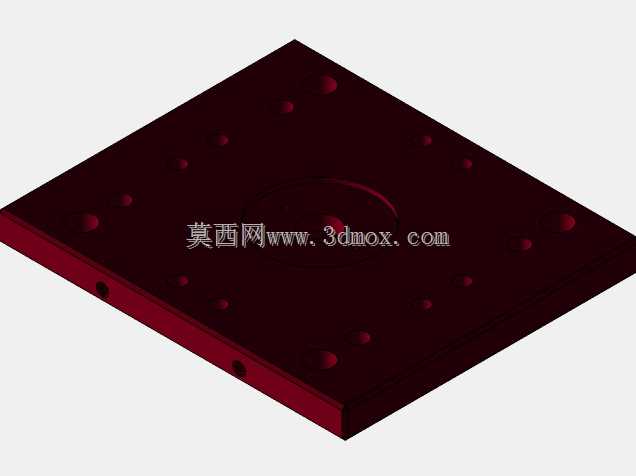

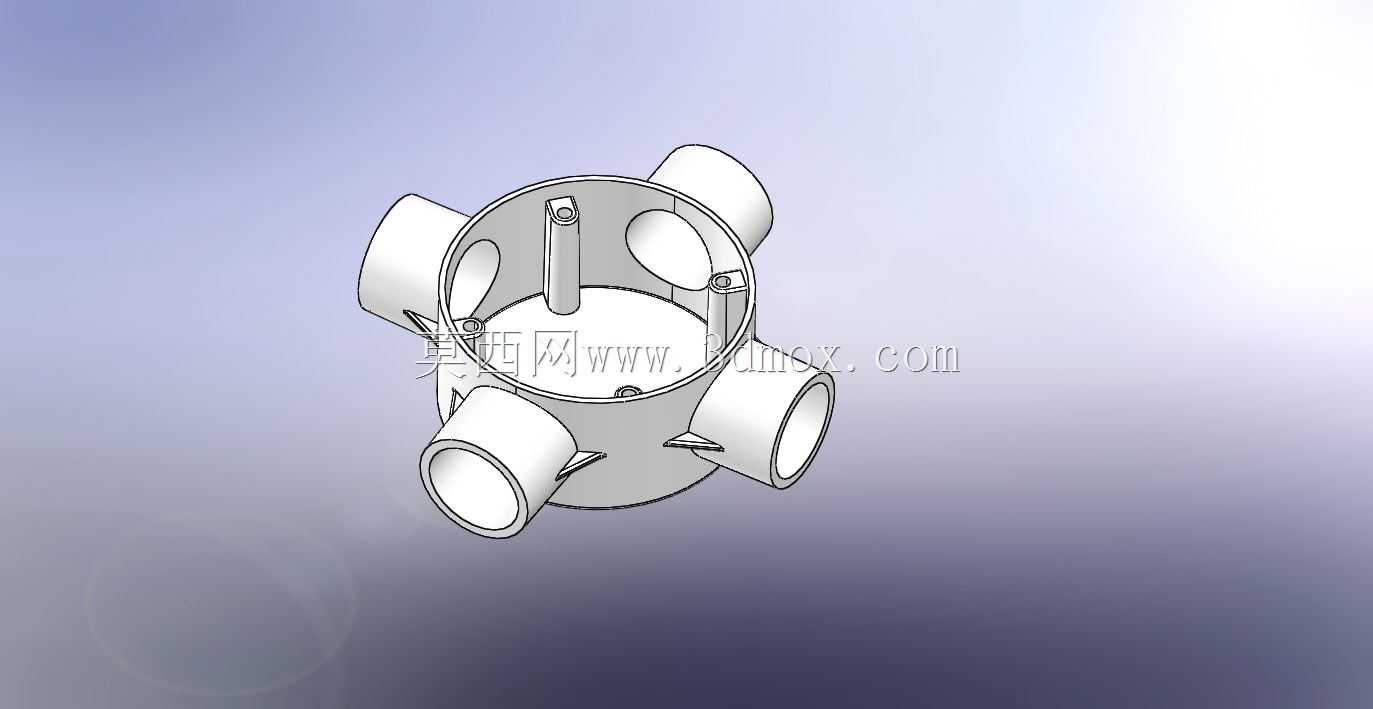

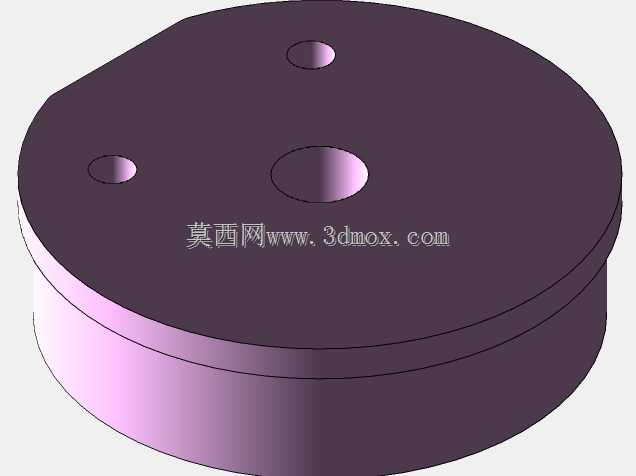

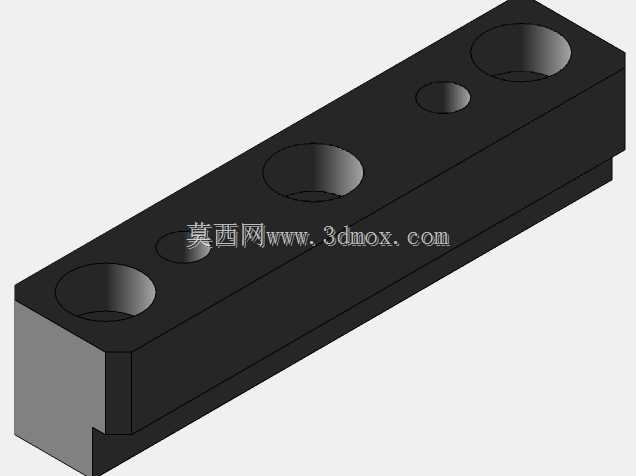

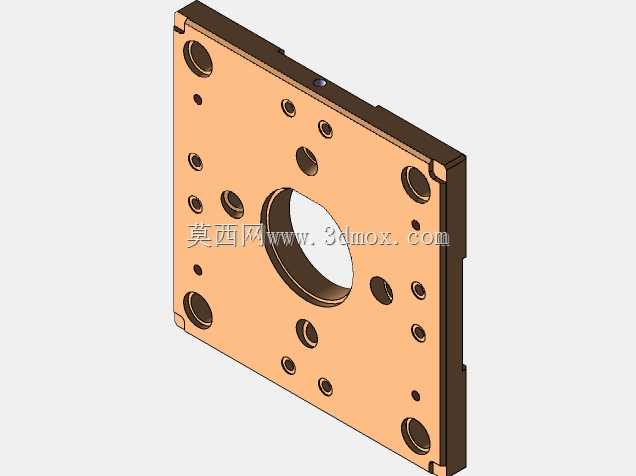

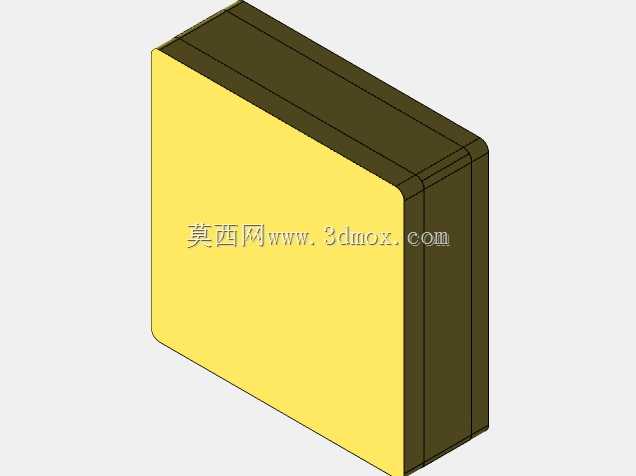

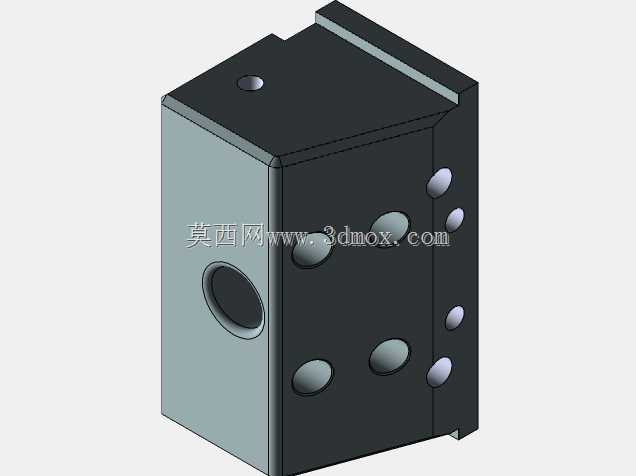

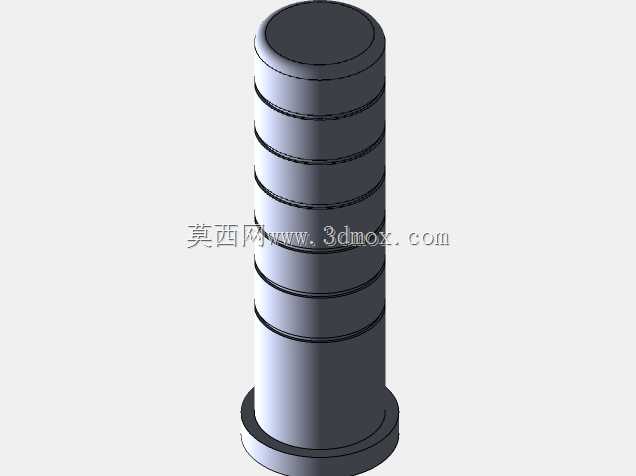

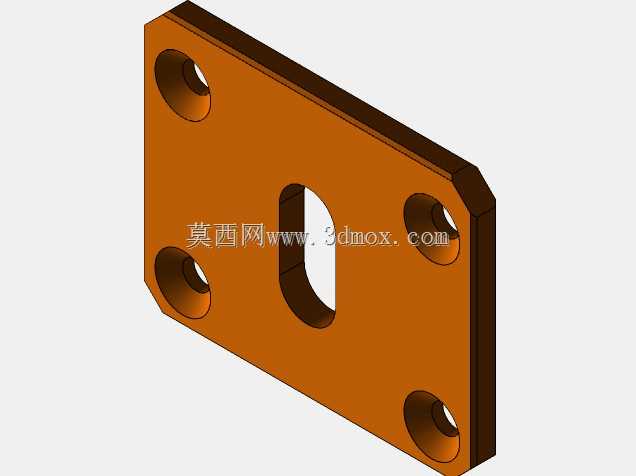

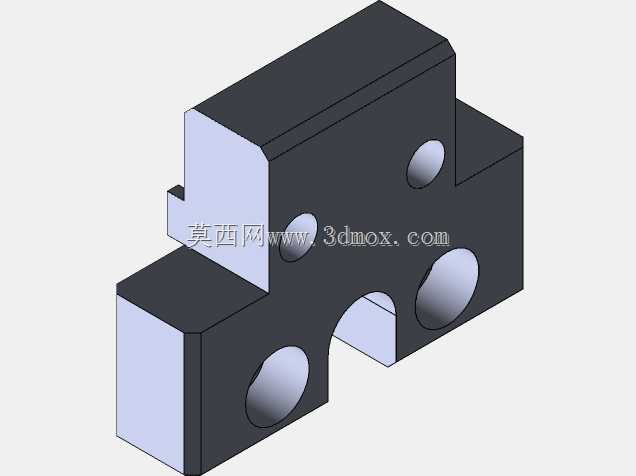

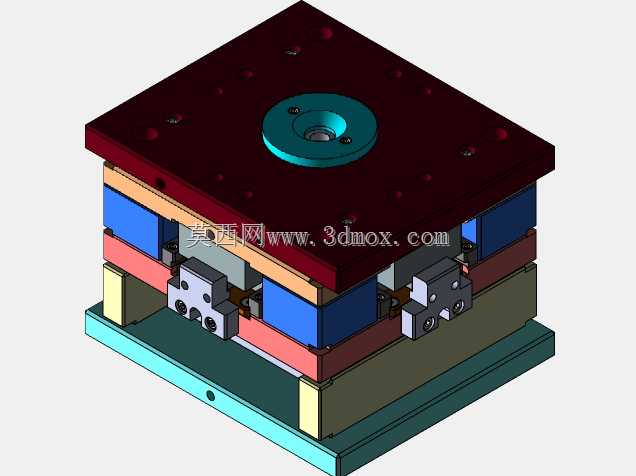

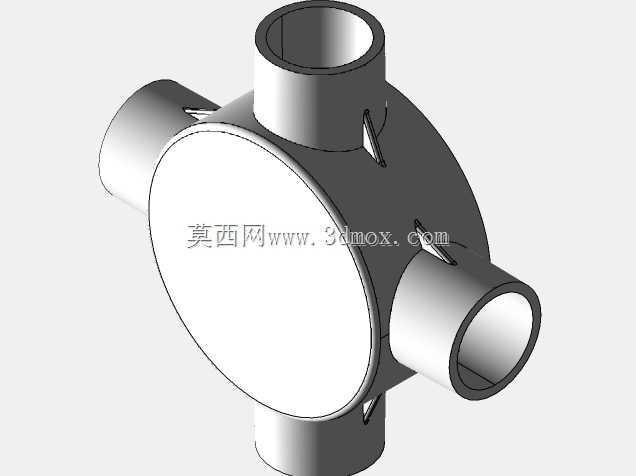

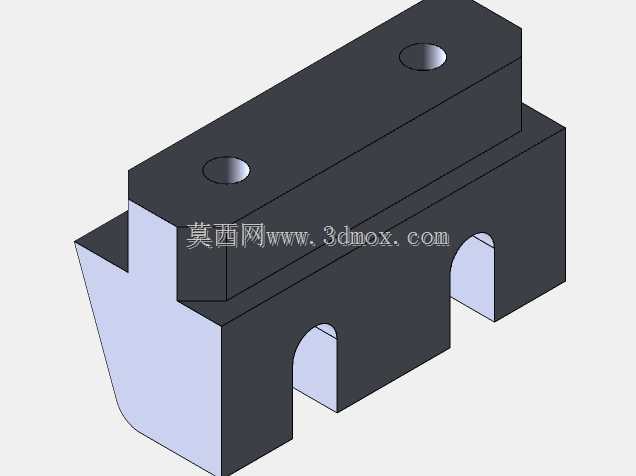

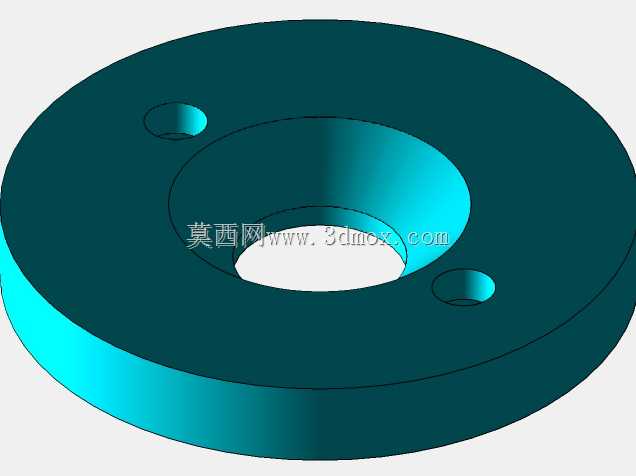

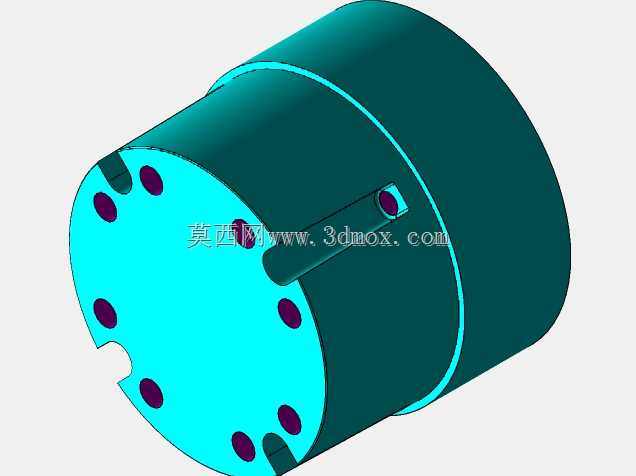

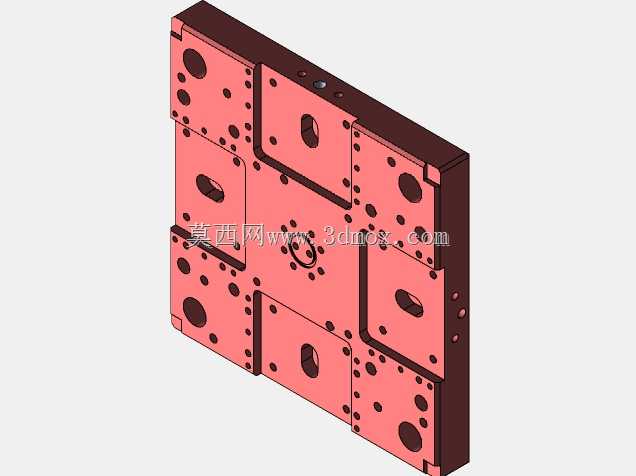

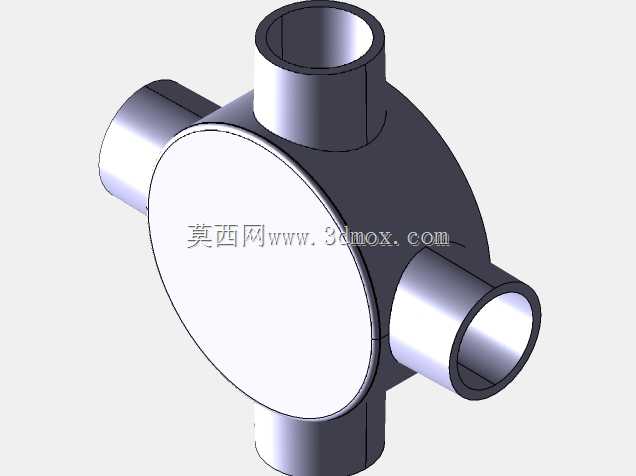

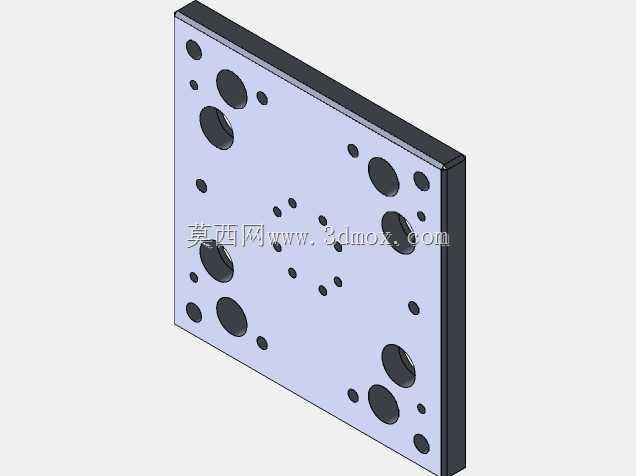

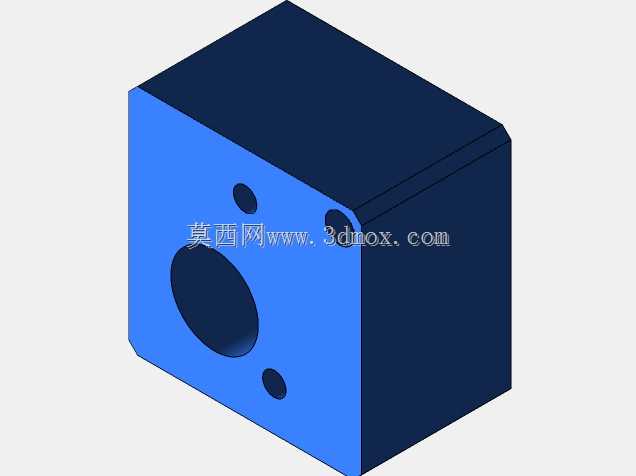

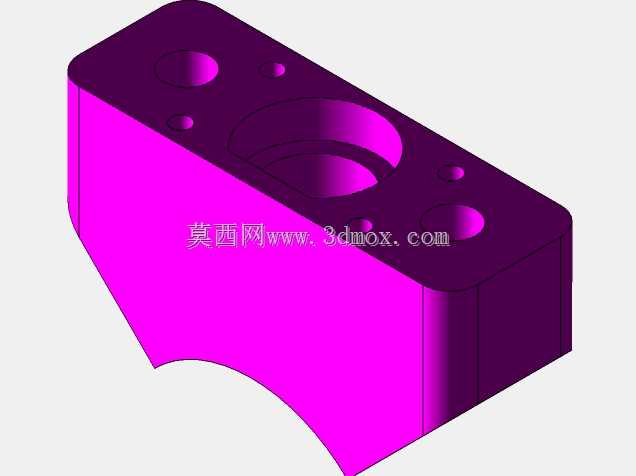

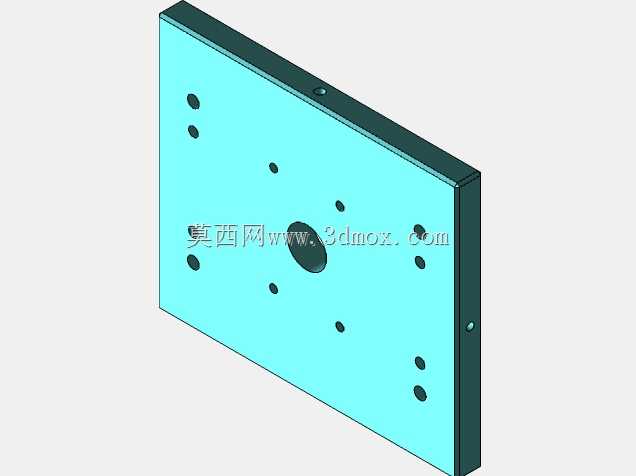

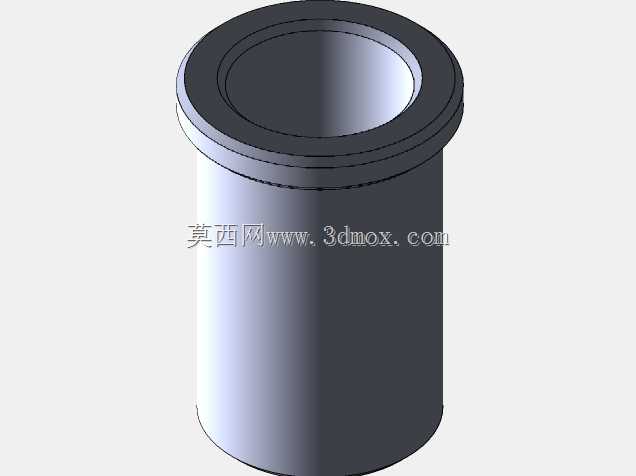

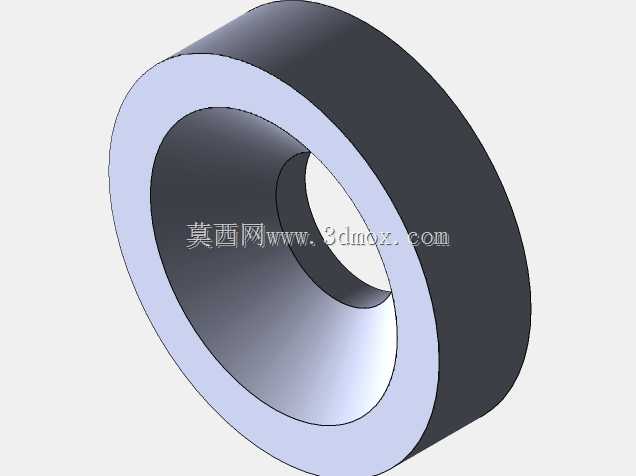

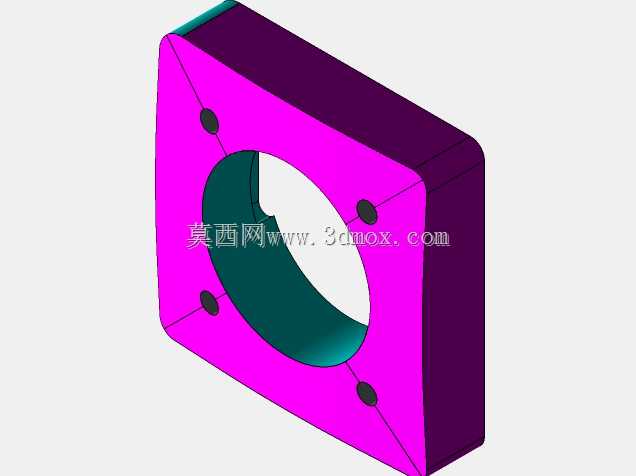

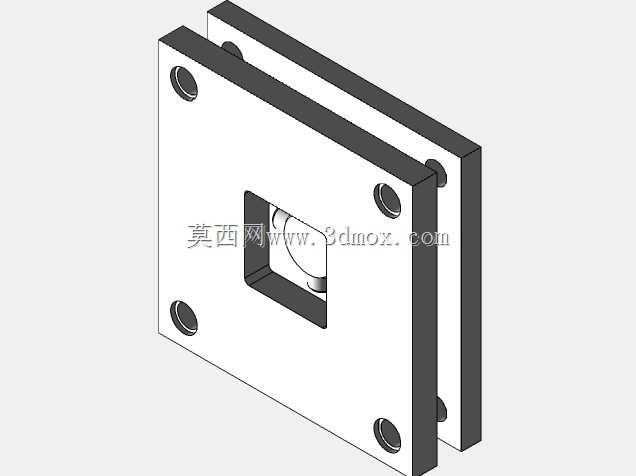

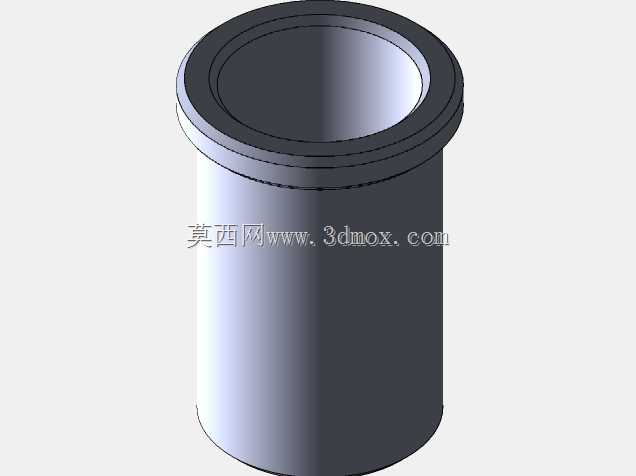

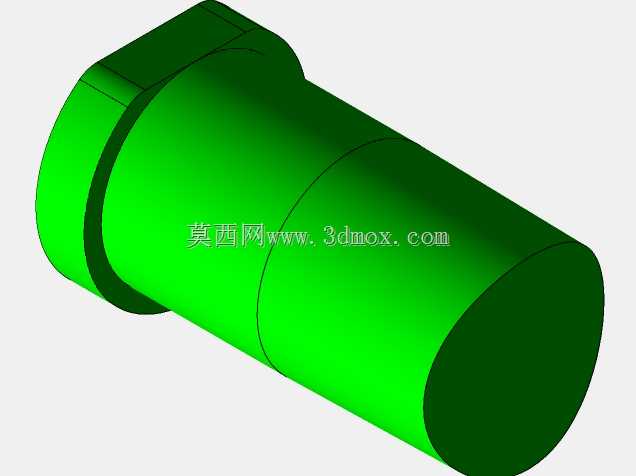

　　这套模具面向电气配件领域的接线盒批量注塑生产场景，适配通用卧式注塑机的安装接口，整体采用标准细水口模架的叠层布局，从上至下依次排布定位环、定模座板、定模板、动模板、支承板、顶出机构空间、动模座板，各层板件通过内六角螺钉完成刚性锁合，导柱导套组件贯穿定动模区域，合模时提供精准的导向定位，避免型腔错位导致的塑件飞边、尺寸超差问题。顶部的定位环与注塑机炮筒定位孔匹配，保证主流道中心与射嘴中心同轴度控制在0.02mm以内，减少注塑过程中的射胶压力损耗。模具的型腔部分直接成型接线盒的外部轮廓，表面做抛光处理以保证塑件外观面无明显刀痕、流痕，型芯部分成型接线盒的内部安装柱、走线槽、卡扣位等精细结构，针对接线盒侧壁的倒扣结构，

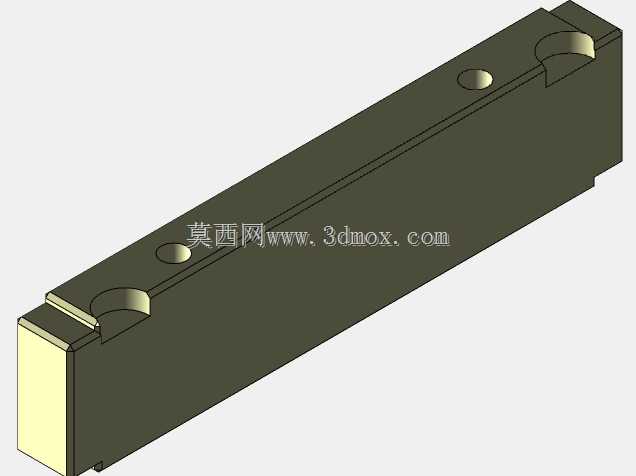

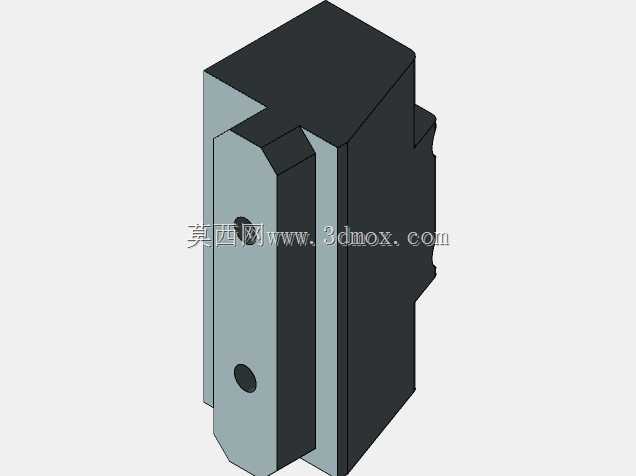

　　设计了侧向抽芯滑块机构，开模过程中通过斜导柱驱动滑块完成侧向抽芯动作，避免顶出时塑件被倒扣结构拉裂。冷却水路采用分层环绕布局，在定模型腔板、动模型芯板内分别布置直通式冷却水道，接入恒温冷却水后可将模温稳定控制在PP、ABS等常用接线盒原料的适宜成型区间，缩短成型周期的同时减少塑件因冷却不均产生的翘曲变形。顶出机构采用顶针与顶块组合的方式，顶出点位均匀分布在接线盒的加强筋、安装柱周边，避免顶出力集中导致塑件顶白、顶穿，复位杆配合复位弹簧保证合模时顶出机构先于型腔闭合回到初始位置，防止顶针与型腔碰撞损坏。整套模具的安装尺寸匹配200吨级通用注塑机的拉杆间距、模厚调节范围，开模行程满足接线盒塑件加浇注系统凝料的取出空间要求，生产过程中可通过标准模架的互换性快速更换易损的导套、顶针等配件，降低产线维护的时间成本。
