榨汁机模具拆分结构三维设计

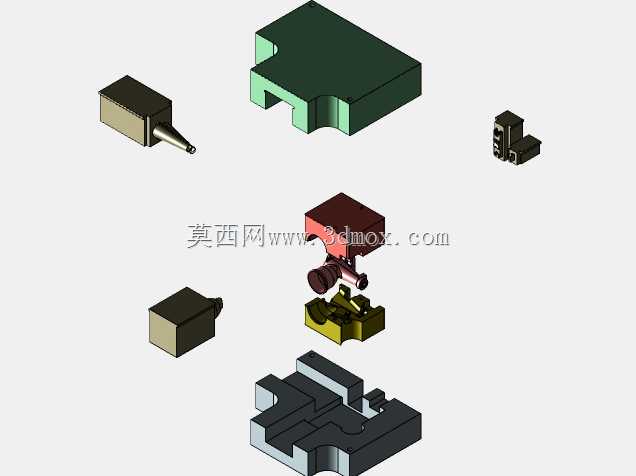

　　这套结构针对家用小型榨汁机的壳体类注塑件开发，拆分出的各成型部件对应榨汁机不同外观与功能区域的成型需求，在小家电注塑生产场景中，这类模具结构直接决定了榨汁机外壳的装配精度与外观质感。从实际生产用途来看，拆分后的各模块分别对应产品的不同成型面：上方的深绿色成型块对应榨汁机主机上盖的外轮廓成型区域，预留的弧形缺口刚好匹配榨汁杯的安装卡位，设计时充分考虑了产品装配时的同轴度要求，避免后续装配出现杯体晃动的问题。中间拆分出的红棕色与黄色组合部件，对应榨汁机内部的电机安装腔与出汁通道成型区域，设计时特意将流道区域做了独立镶件拆分，方便后续生产中磨损后单独更换，无需整体报废模仁，能有效降低长期生产的维护成本。左侧与下方的金属色、

　　深灰色块体分别对应侧抽芯结构与下模仁部分，侧抽芯的行程设计刚好覆盖榨汁机外壳侧方的电源开关安装孔、电源线引出槽的成型需求，抽芯导向段做了加长处理，避免长期往复抽芯出现偏移导致孔位错位。各部件的安装边界都做了明确的止口设计，合模时的贴合面预留了0.02mm的研配余量，方便模具钳工在组模时根据实际注塑机的锁模精度做微调，避免生产中出现飞边问题。外形尺寸方面，整套模仁的排布适配180吨级的卧式注塑机安装尺寸，各镶件的固定螺丝孔位都做了沉头避让，不会与注塑机的模板安装螺柱产生干涉。设计过程中针对榨汁机外壳常用的PP食品级塑料的收缩率，在各成型面预留了均匀的收缩补偿量，尤其是出汁通道的弧形内壁，补偿量做了梯度设置，避免冷却后出现通道变形导致出汁不畅的问题。各拆分部件的冷却水路接口都统一设置在模架的同一侧，方便生产时接通水油管，减少现场管路排布的杂乱问题，也能避免管路干涉锁模动作。
