传感器类零件注射成型模具结构设计

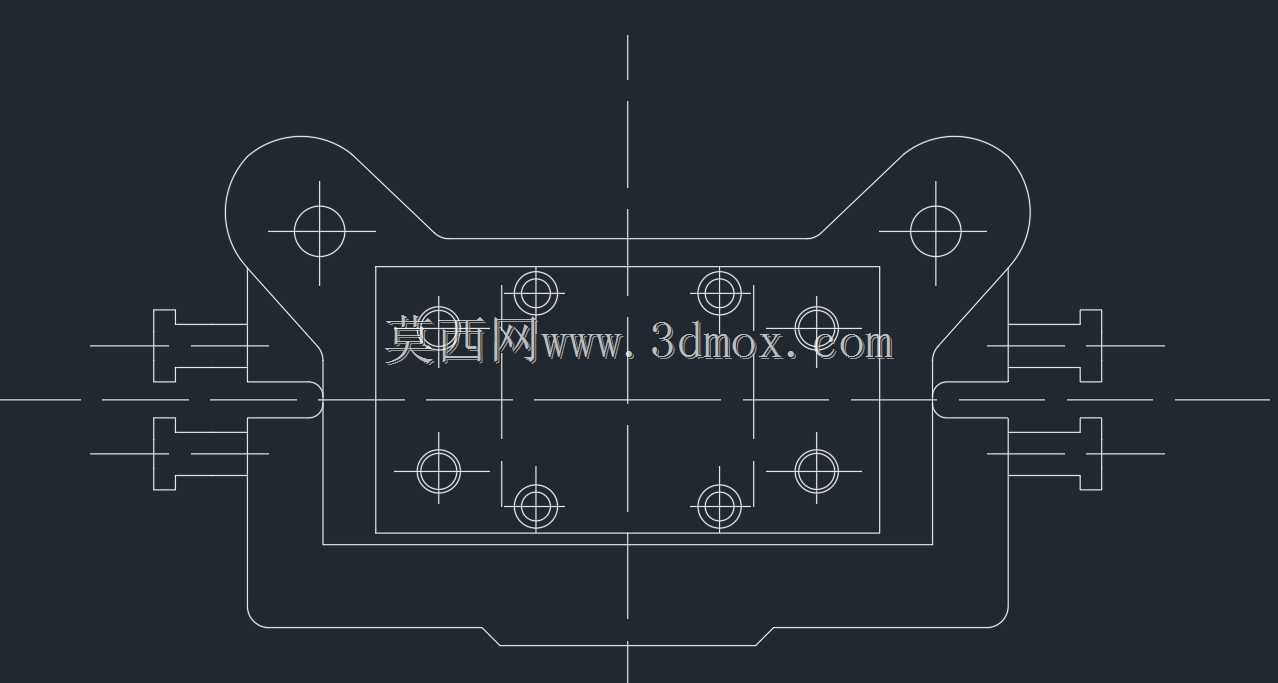

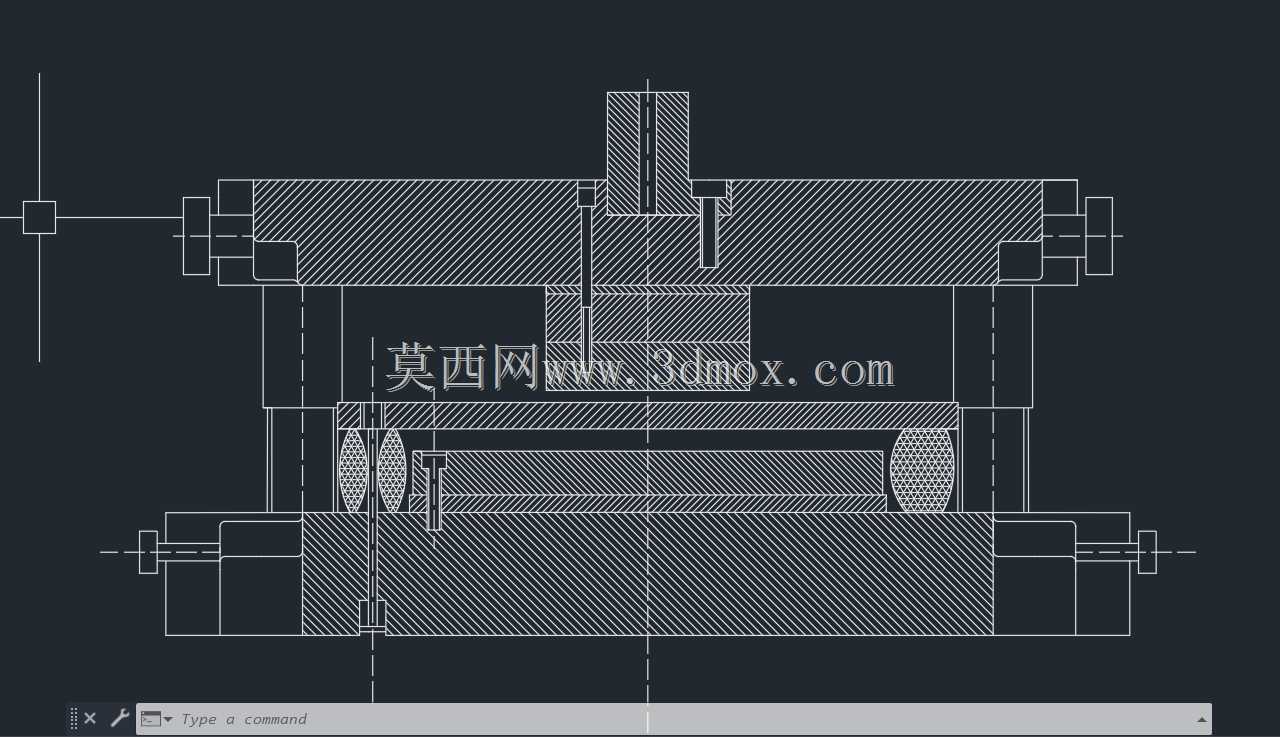

　　这套注射成型结构针对传感器类精密小尺寸零件的量产需求开发，核心适配热塑性聚合物原料的批量成型场景，在消费电子、工业检测类传感器的零部件生产环节应用广泛。从结构布局来看，采用两板模标准模架搭配侧抽芯机构，能够处理传感器外壳带侧凹、侧孔的复杂外形特征，避免成型后二次加工的工序浪费。设计过程中优先考虑了成型过程的熔体填充平衡性，型腔采用均衡式流道布局，保证多腔同时填充时各模腔压力一致，减少零件飞边、缺料、内应力不均的缺陷，适配传感器零件对尺寸精度、外观一致性的高要求。冷却回路采用随形排布设计，紧贴型腔、型芯的成型表面，回路间距控制在合理范围，保证成型周期内模温均匀稳定，避免零件因冷却不均产生翘曲变形，满足传感器零件装配时的形位公差要求。

　　顶出机构采用顶杆与推板结合的组合式顶出方案，针对传感器薄壁壳体的结构特点，顶出力分布均匀，避免顶出过程中零件出现顶白、变形甚至开裂的问题，同时顶杆位置避开零件的装配配合面与外观面，保证成型后零件无需额外打磨处理即可进入下一装配工序。安装边界上，模架整体尺寸适配常规100吨级卧式注塑机的拉杆间距、定位圈尺寸与浇口套匹配规格，模具总厚度满足注塑机的最小、最大模厚安装要求，无需额外改装设备即可直接上机生产。导向机构采用导柱导套配合精密定位，保证合模过程中型芯与型腔的同轴度，避免长期生产过程中出现错位、磨损，提升模具的整体使用寿命。针对传感器零件可能用到的透明原料生产需求，流道设计做了抛光处理，减少熔体流动阻力，

　　同时排气槽开设在熔体填充末端，深度控制在不产生飞边的合理范围，保证填充过程中型腔内气体顺利排出，避免零件出现气泡、烧焦等外观缺陷。整套结构在设计时兼顾了量产稳定性与维护便捷性，易磨损的抽芯滑块、导套等部件采用快拆式固定结构，日常维护更换时无需拆解整套模具，减少产线停机维护时间。
