闭式离心叶轮结构三维设计

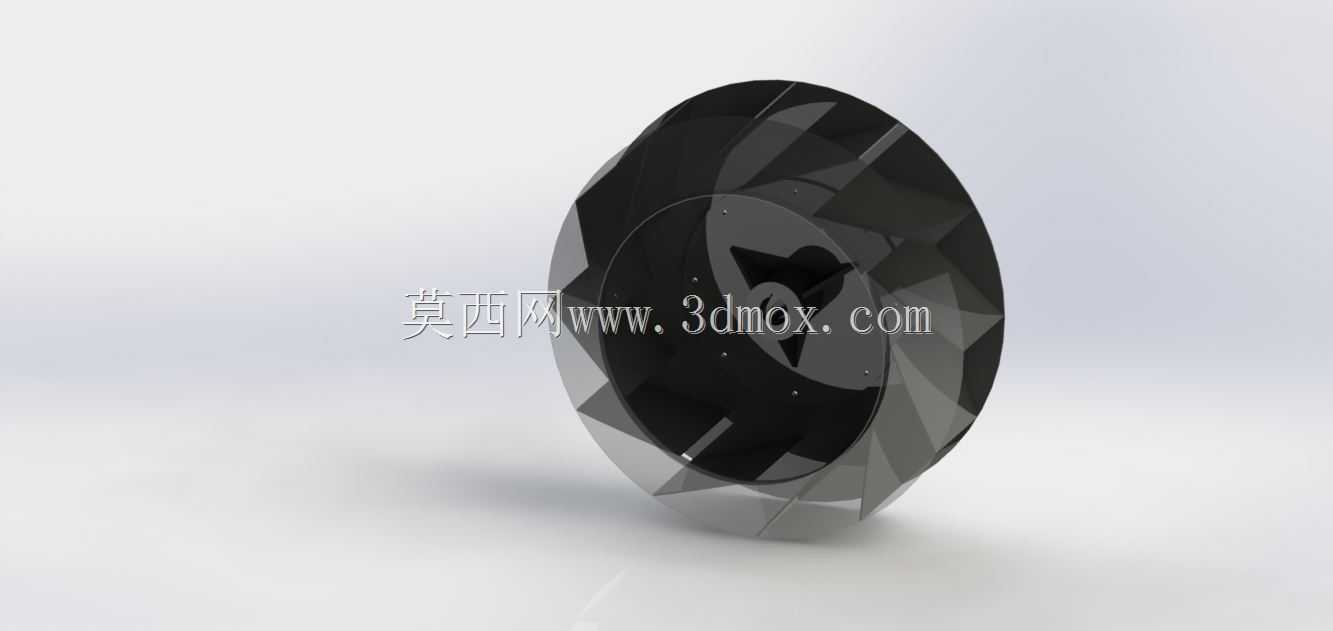

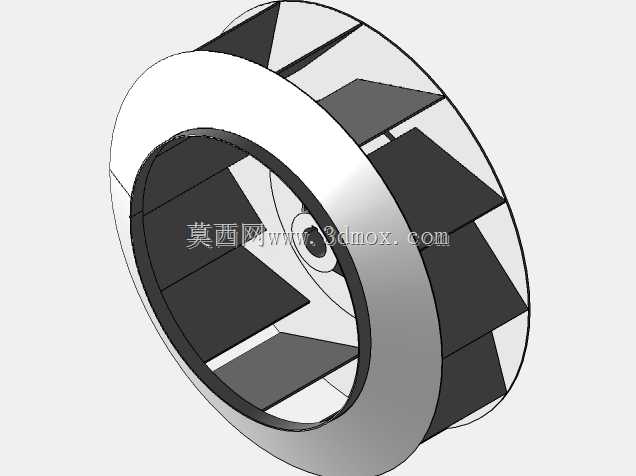

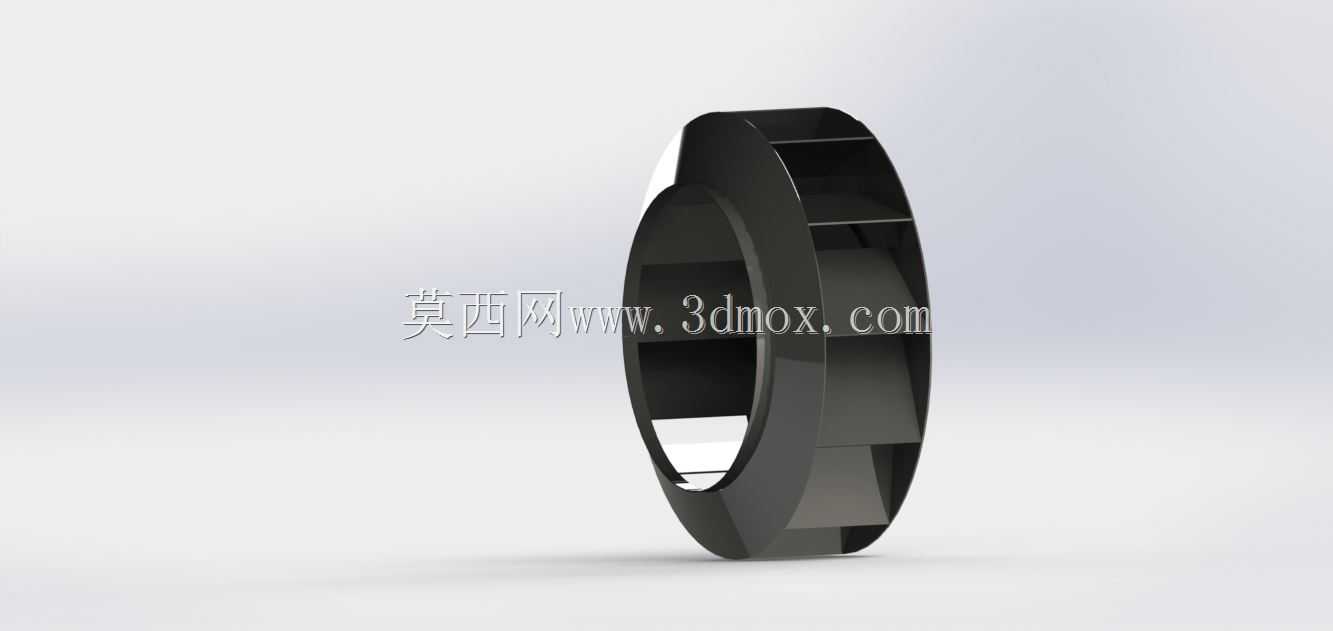

　　这款闭式离心叶轮主要配套中小型离心式通风机、低压离心水泵以及小型涡轮增压单元使用，在民用暖通送风、工业循环水输送、小型动力增压场景中承担核心的能量转换作用，工作时通过自身高速旋转带动叶轮流道内的介质获得动能与压力能，最终将机械能转化为介质的压能实现输送目标。从结构设计来看，该叶轮采用后弯式叶片构型，叶片与轮盖、轮盘一体成型，整体为闭式结构，相比开式、半开式叶轮，闭式结构的叶顶间隙泄漏量更低，在输送洁净无颗粒的空气、清水类介质时，容积效率能提升8%到12%，运行过程中介质流动更稳定，不易产生边界层分离引发的振动与噪声。设计过程中优先考虑了流道的顺滑过渡，叶片型线采用等变曲率设计，从叶轮进口端到出口端的叶片安装角平滑过渡，

　　避免流道截面突变造成的局部涡流损失，轮盖的弧形收敛段匹配介质轴向进流的流向特性，能有效降低进口冲击损失，减少叶轮入口的气流预旋，提升叶轮的运行效率区间。安装边界方面，叶轮中心设置标准的阶梯轴孔，轴孔端预留键槽安装位，可匹配对应直径的电机输出轴或传动轴，轮盘背部设置定位止口，安装时可与轴肩定位面贴合保证同轴度，整体轴向尺寸紧凑，径向轮廓适配常规蜗壳的安装间隙要求，安装时只需保证叶轮出口与蜗壳流道对中，预留1.5mm到2mm的径向活动间隙即可避免运行时的刮蹭问题。实际应用中，这类叶轮的运行转速通常适配1450r/min到2900r/min的常规四级、二级电机，设计时已经做了整体的动平衡考量，叶片沿周向均布，质量分布对称，

　　正常装配后无需额外做大幅动平衡修正即可满足G6.3级的动平衡精度要求，运行过程中轴向力可通过轮盘上的平衡孔实现部分自平衡，降低配套轴承的轴向负载。在结构强度层面，叶片与轮盘、轮盖的连接位置做了圆角过渡处理，避免应力集中，可承受额定转速下的离心力载荷与介质压力载荷，长期运行下不易出现叶片开裂、连接部位疲劳失效的问题，适配常规工业场景下的连续运行工况。
