食品加工用面团滚圆成型设备结构

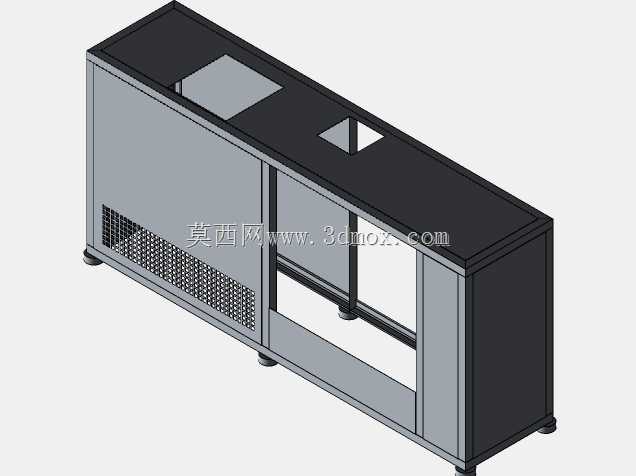

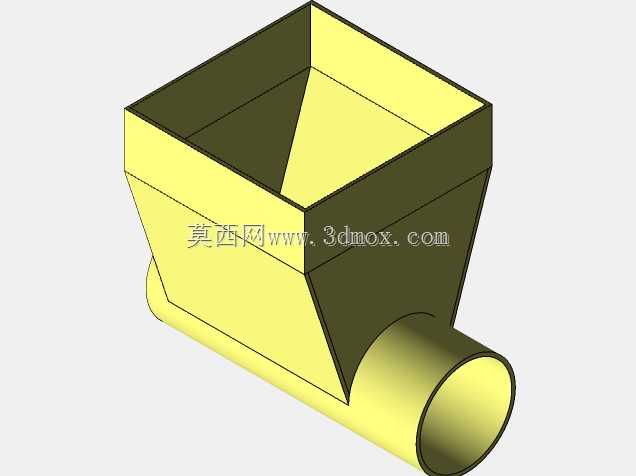

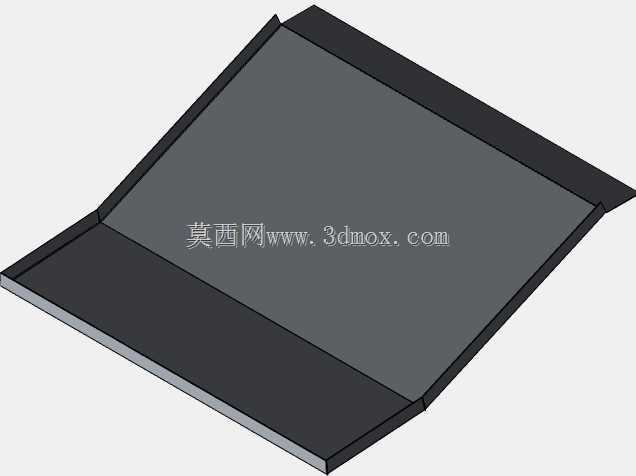

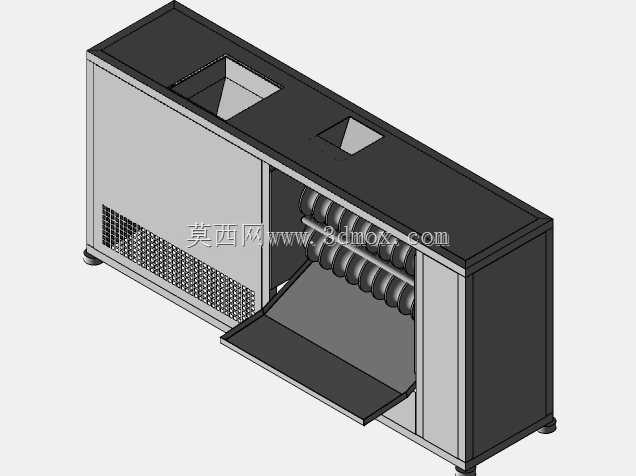

　　该设备主要应用于烘焙食品、米面制品加工生产线的前段工序，针对分切后的定量面块进行滚圆塑形，消除面块分切产生的棱角与内部应力，让面团表面形成光滑的面筋包膜，为后续醒发、整形工序提供形态规整、内部张力均匀的面坯，适配面包、馒头、酥点等多类需面团滚圆的食品生产场景，可衔接面团分切机与后续醒发输送线，替代人工滚圆的低效作业，降低人工操作对面团的污染风险。从结构设计来看，整体采用落地式柜式机架作为承载主体，机架主体采用钣金折弯拼接结构，侧部设置通风格栅用于内置驱动、传动部件的散热，底部配置可调脚杯，可适配车间不平整地面，调整设备水平度避免运行过程中出现晃动偏移。机架顶部预留两处方形安装开口，分别用于进料与滚圆成型组件的安装固定，

　　正面设置双开式透明防护门，既可以在设备运行时封闭作业区域避免粉尘、异物落入，也方便日常运维时打开观察内部运行状态、清理残留面屑。设计过程中优先考虑食品生产场景的卫生要求，所有与面团接触的部件安装位都预留了快拆结构空间，方便日常拆卸清洗，机架外露钣金边缘全部做折弯倒钝处理，避免清洁、操作过程中划伤操作人员。机架的外形尺寸按照常规食品车间生产线的通行、安装边界设计，宽度适配标准车间输送线的对接高度，深度方向预留了内置电机、传动辊组的安装空间，无需额外拓展安装支架，整体可直接落地固定后对接上下游设备。设备的滚圆作业区域设置在机架上部，依靠内部传动组件带动滚道做规律回转运动，让面块在滚道内沿固定轨迹滚动揉搓，逐步形成规整的球形面团，

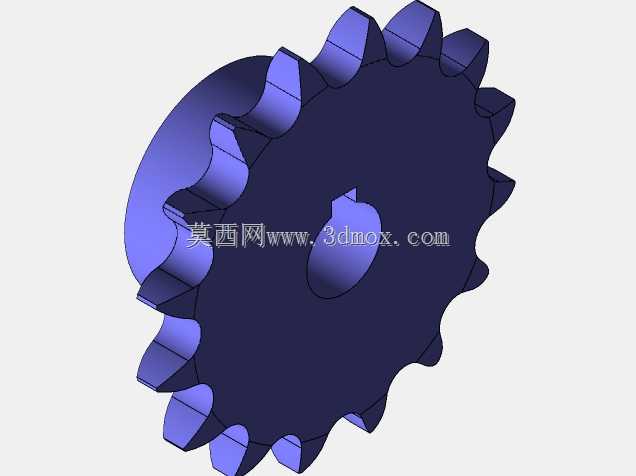

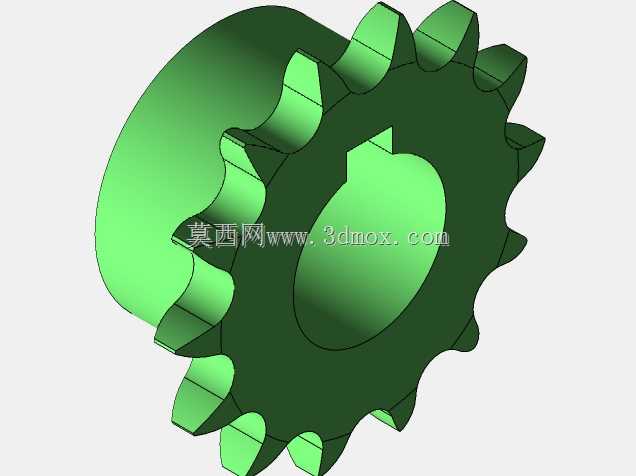

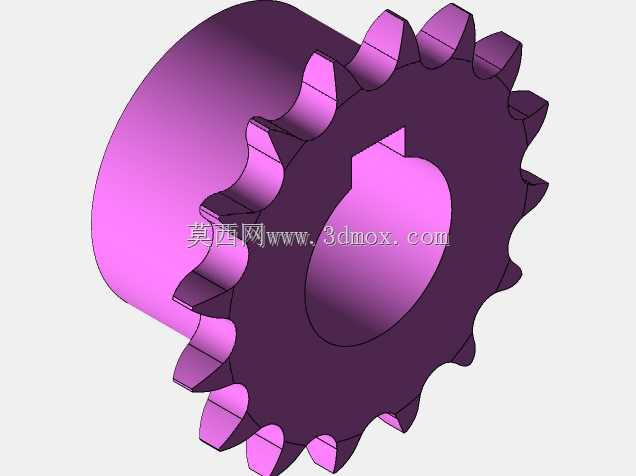

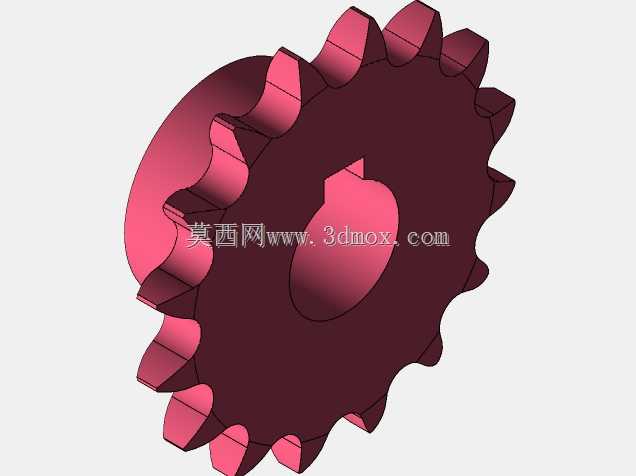

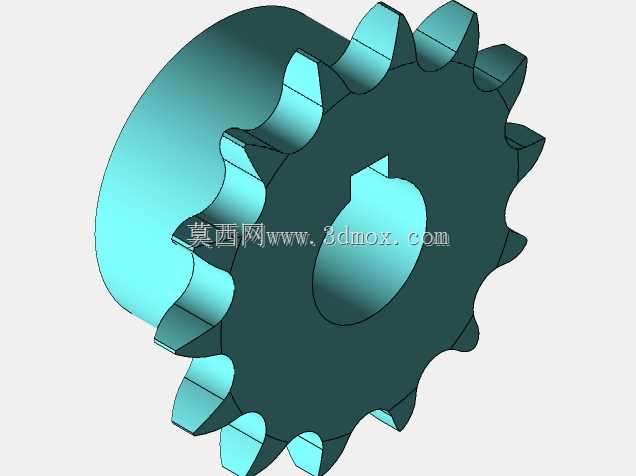

　　机架下部的封闭腔体用于容纳驱动电机、传动链轮、电气控制元件，将传动部件与食品作业区域完全隔离，避免润滑油、电气部件的污染物接触面坯，同时侧部的通风格栅可以保证内置部件运行时的散热需求，避免长时间运行导致腔体内温度过高影响电气元件寿命。在安装边界上，设备四周预留了不小于三百毫米的运维操作空间，正面防护门打开时不会与周边输送线、车间墙体产生干涉，底部脚杯的调节行程可适配正负二十毫米的地面高度差，无需额外制作安装基座，整体结构的承重设计满足连续八小时生产作业的负载要求，机架的拼接处全部采用无缝焊接后打磨抛光处理，避免面屑、粉尘在拼接缝隙内堆积滋生细菌，符合食品加工设备的卫生设计规范。
