制砖生产用红砖成型模具结构设计

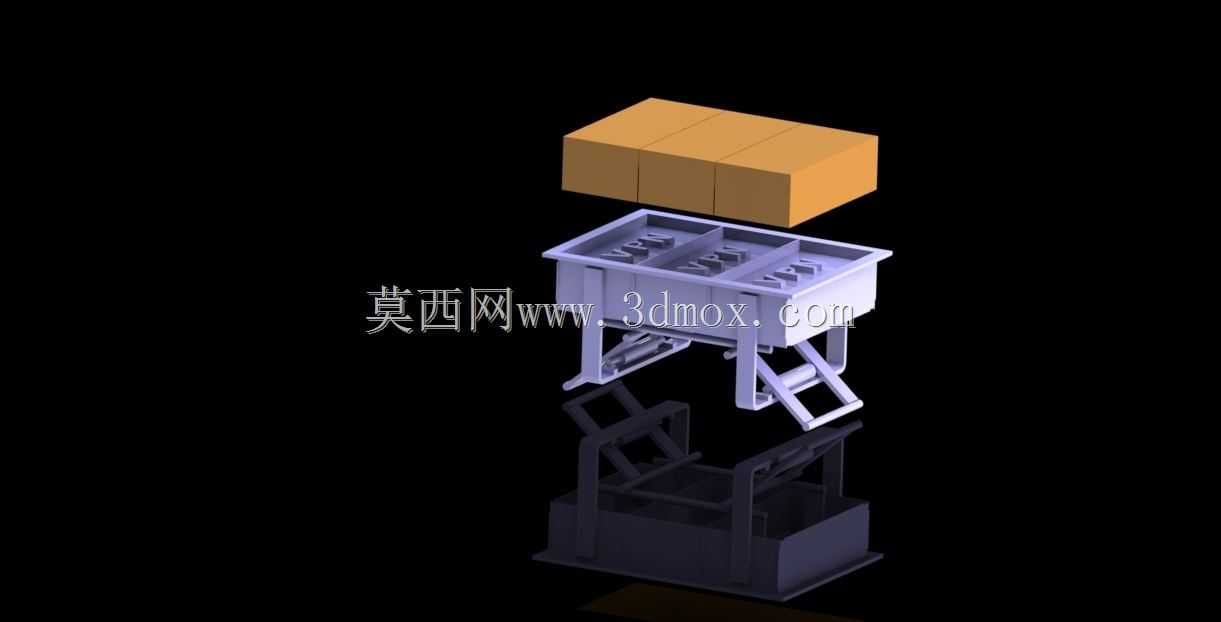

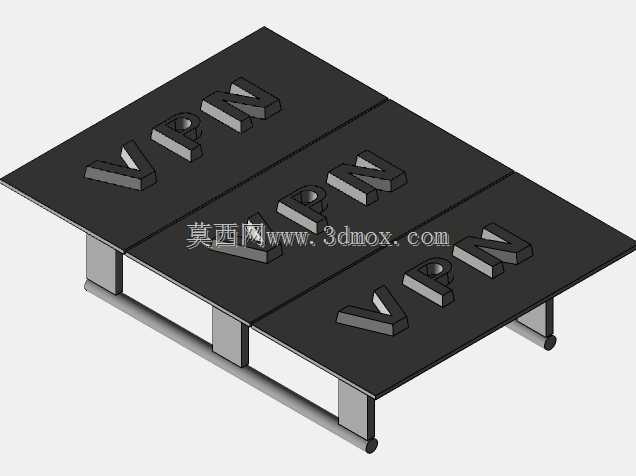

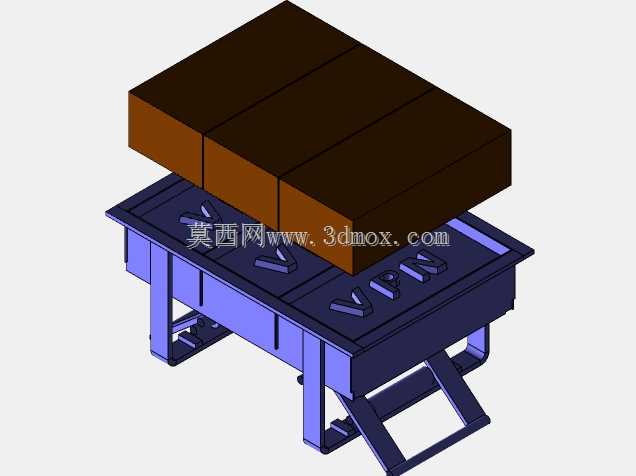

　　这套红砖成型模具主要应用在建材生产领域的砖坯制备环节，适配常规半自动、全自动制砖生产线的压制成型工位，承担将拌合均匀的制砖原料压制成标准规格红砖坯体的核心功能，是制砖工序里直接决定砖坯外形精度、成型密度一致性的关键工装部件。从结构设计逻辑来看，整套模具分为上模压合组件、下模成型腔、模框支撑机架、顶升脱模机构四个核心部分，模腔采用三腔并列排布设计，单次压合动作即可完成三块标准红砖的坯体成型，能够匹配常规制砖生产线的节拍要求，避免单腔模具生产效率不足的问题。模腔内壁做了拔模斜度处理，斜度取值控制在1.5°-2°区间，既不会因为斜度过大导致砖坯成型尺寸超差，也能保证顶升脱模时坯体与模腔内壁顺畅分离，减少坯体边角缺料、粘模的生产故障。

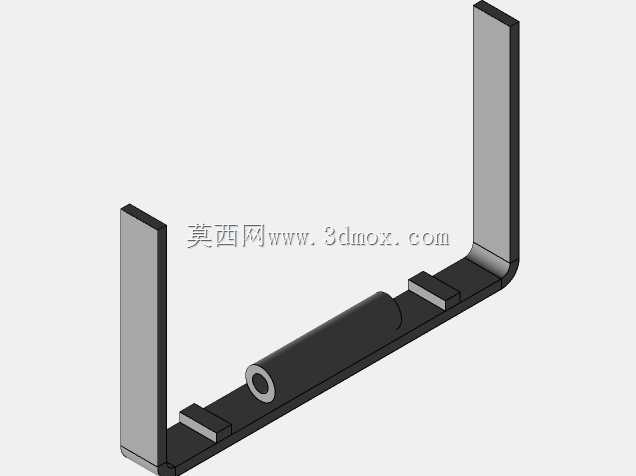

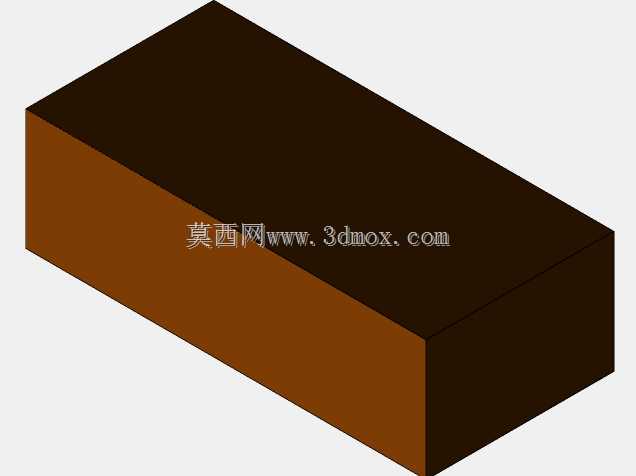

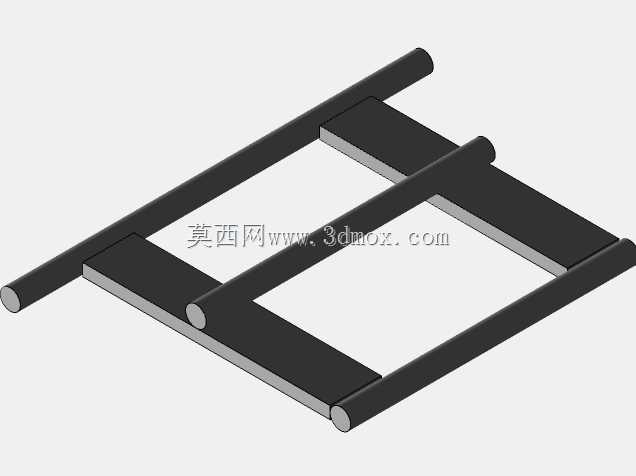

　　模具的支撑机架采用方管焊接框架结构，受力部位做了加强筋补强，能够承受压制成型时数十吨的垂直压合力，长期往复作业不会出现框架变形、模腔错位的问题。顶升脱模机构采用剪叉式升降结构，配合底部的导向滑轨保证顶升过程的垂直精度，避免顶升偏斜导致坯体断裂。在安装边界上，这套模具的底部安装孔位适配市面上主流制砖压机的工作台装夹尺寸，模框整体外形尺寸预留了设备压头的下行安全间隙，不需要对现有生产线的压机结构做额外改造即可直接换装使用。模腔的尺寸完全对标普通烧结红砖的国标规格，成型后的砖坯不需要额外修边即可直接进入下一工序的干燥、烧结流程。设计过程中针对制砖原料的磨蚀特性，模腔内壁采用了耐磨处理工艺，能够承受长期原料摩擦带来的损耗，

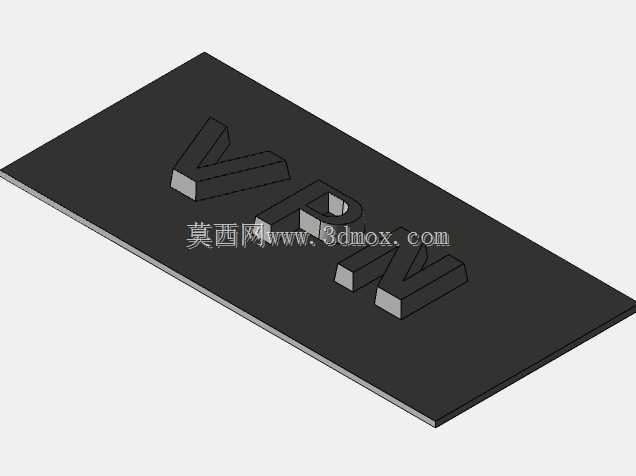

　　延长模具的连续作业寿命，减少生产线换模维护的停机时间。模具的各连接部位采用标准化紧固件装配，易磨损的模腔衬板可以单独拆卸更换，不需要整体报废模具，能够降低生产环节的工装耗材成本。在实际生产场景中，这套模具既可以适配固定式制砖生产线的长期批量生产需求，也可以搭配移动制砖设备在现场制砖作业场景中使用，对不同配比的黏土、煤矸石、页岩等制砖原料都有较好的适配性，压合过程中原料在模腔内的填充均匀性经过结构优化，不会出现边角填充不实导致的砖坯强度不均问题。
