卡丁车钢管式车架主体结构设计

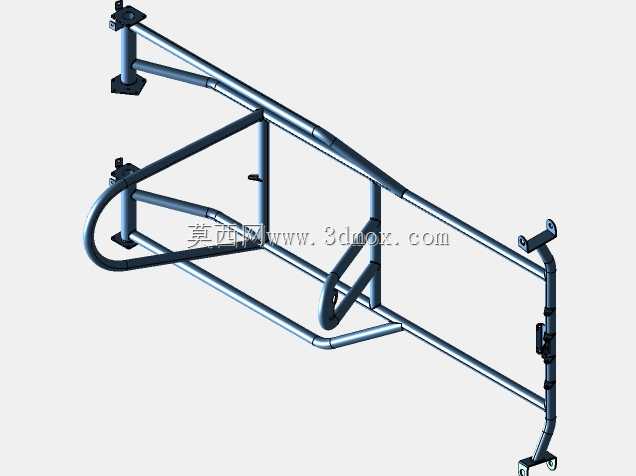

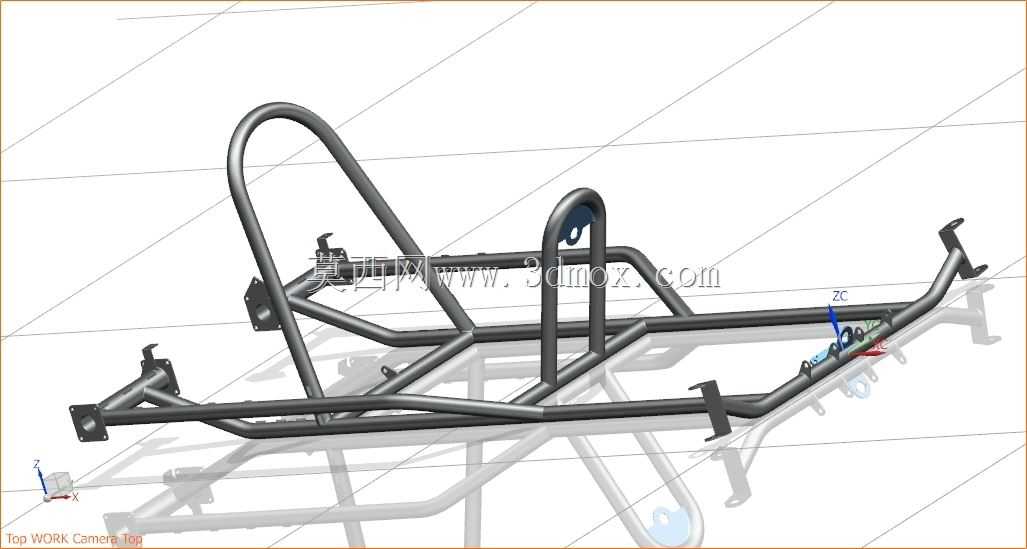

　　这套卡丁车车架采用空间钢管桁架式结构，是小型竞速娱乐类卡丁车的核心承载基体，日常应用场景覆盖户外休闲卡丁车场、青少年赛车培训基地、小型场地竞速赛事等领域，承担着连接行走系统、动力单元、操控机构、防护组件以及承载驾乘人员的核心作用，所有外部部件的安装定位都需要依托车架的基准点位完成。从结构设计逻辑来看，整体采用不等径冷拔无缝钢管弯折焊接成型，主纵梁沿车辆前后走向贯通布置，是承受纵向冲击载荷、传递驱动力与制动力的核心受力构件，侧部设置多道斜向加强撑管，在过弯侧向载荷作用下可将受力均匀分散至整个桁架结构，避免局部应力集中导致的焊缝开裂或管体变形。前部预留的安装支座分别对应转向机固定位、前悬下摆臂连接点、前轮制动管路走线固定孔，

　　支座的安装面经过铣平处理，孔位同轴度公差控制在0.1mm以内，保证转向机构动作无卡滞，前轮定位参数在长期颠簸使用下不会出现偏移。中部区域为驾乘人员乘坐空间，防滚环采用大圆弧弯折工艺，避免直角弯折带来的应力集中问题，环体高度满足驾乘人员佩戴头盔后的头部防护安全距离要求，防滚环与主纵梁之间设置两道横向连接管，既可以作为座椅靠背的安装支撑，也能在车辆发生侧翻时快速分散冲击载荷，保障驾乘舱的生存空间完整性。后部结构围绕动力总成安装设计，预留的发动机安装支座采用加厚钢板与主管焊接，可适配不同排量的小型单缸汽油机或电动动力单元，后轴安装位的同轴度经过反复校核，保证后轮传动无偏摆，降低动力传输过程中的损耗。车架整体的安装边界经过多轮适配验证，

　　前部宽度控制在合理范围，避免转向时前轮与车架发生运动干涉，中部乘坐区域的宽度兼顾不同体型驾乘人员的适配性，后部动力舱的尺寸预留了常规改装部件的安装空间，无需额外切割改动即可完成大部分通用卡丁车配件的装配。所有钢管的弯折半径都根据管径匹配设置，避免弯折处出现管体瘪皱降低结构强度，焊缝位置均设置在受力较小的区域，焊接后整体经过去应力处理，长期使用下不会出现结构变形。
