汽车传感装置配套安装固定支架结构

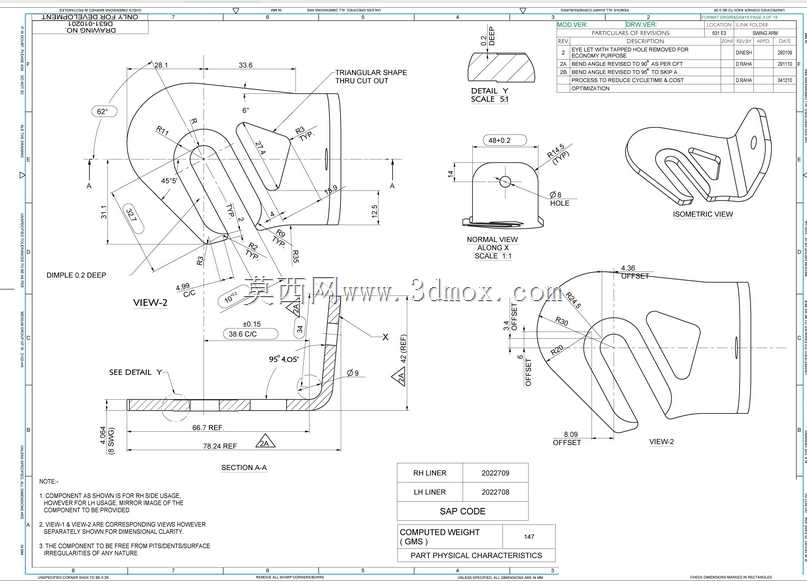

　　这款安装支架主要面向车载传感装置的装配场景，在整车传感系统布局中承担核心的定位与承载作用，适配车身钣金或总成构件的安装点位，为各类车载传感单元提供稳定的安装基准，避免车辆行驶过程中因振动、冲击导致传感部件移位、检测精度偏移。从结构设计来看，支架整体采用一体化弯折成型的构型，底部设置平整的安装贴合面，能够与安装基面完全贴合，保证装配后的接触刚度，减少应力集中点；上部的弯折构型形成两个功能区域，一侧的开放式卡槽结构用于传感部件的快速卡装定位，无需额外设计复杂的定位工装即可完成部件的预固定，提升产线装配效率，另一侧的带孔凸台结构用于穿装紧固螺栓，实现支架与安装基面的刚性连接，孔位周边做了局部加厚处理，能够承受螺栓锁紧时的压紧力，

　　避免长期使用后出现孔位变形、松动的问题。在安装边界设计上，支架的整体外轮廓尺寸充分考虑了车载安装空间的紧凑性要求，底部安装面的孔位间距符合主流车载传感部件的安装孔距规范，无需对车身原有安装点位做二次改孔即可直接适配，支架的弯折角度经过反复校核，既保证了传感部件安装后的检测角度符合设计要求，不会被周边车身构件遮挡检测路径，同时也预留了足够的布线空间，传感部件的连接线束可以顺着支架侧面的走线空间排布，避免线束与周边运动部件产生干涉磨损。从功能特性层面，支架的构型兼顾了刚性与轻量化需求，非受力区域做了适当的挖空处理，在不降低整体结构强度的前提下减少了自身重量，符合汽车零部件轻量化的设计趋势；各弯折处均设置了合理的圆角过渡，

　　避免应力集中导致的疲劳断裂，能够承受车辆行驶过程中产生的交变振动载荷，保证传感部件在全生命周期内的安装稳定性。在实际选型应用中，这类支架可适配多种车载传感装置的安装需求，无论是动力系统的工况传感单元，还是车身周边的环境检测传感部件，都可以通过调整卡槽的适配尺寸实现通用化装配，结构设计上没有冗余的复杂特征，加工成型难度低，适合批量冲压生产，能够有效控制零部件的制造成本，同时装配工序简单，仅需两颗紧固螺栓即可完成固定，大幅降低产线的装配工时。
