传感器防护端盖异形壳体结构设计

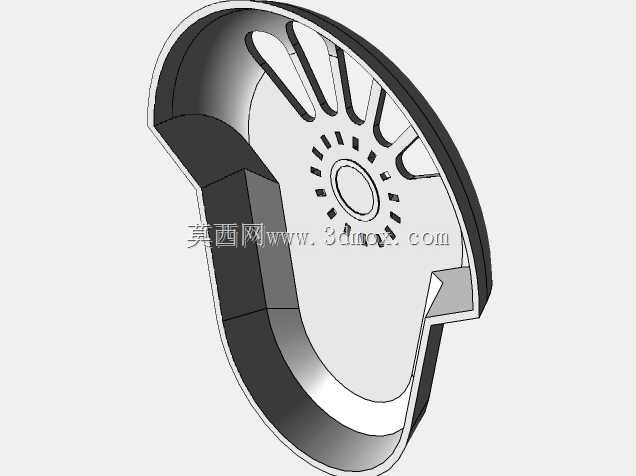

　　这款异形壳体结构主要应用于工业检测类传感器的端部防护场景，在光电、接近类传感设备的户外、工业产线安装场景中，能够为内部核心感应元件提供可靠的物理防护，隔绝生产现场的切削飞溅、粉尘堆积、轻微外力磕碰对传感核心的损伤，同时兼顾感应端的信号穿透与散热需求。从结构功能来看，壳体采用半包围开放式构型，一侧预留完整的感应窗口区域，避免实体结构遮挡传感信号的发射与接收路径，边缘做加厚止口设计，装配时可与传感器主体外壳形成嵌套配合，无需额外打胶即可实现IP54级别的基础防尘防泼溅能力，适配多数常规工业环境的使用要求。壳体背部的放射状镂空筋条是设计中的核心考量，一方面通过等间距排布的筋条在不增加整体壁厚的前提下提升壳体的抗形变能力，

　　当壳体受到侧向挤压或意外撞击时，筋条可将受力分散至整个安装端面，避免局部应力集中导致的壳体开裂；另一方面镂空结构能够为内部工作的传感元件提供空气流通通道，带走元件工作产生的积热，避免密闭壳体内温度持续升高影响传感精度与元件寿命。中心位置的环形凸台是核心安装定位基准，凸台内径匹配传感器核心PCB板的定位柱尺寸，装配时可直接将PCB板卡入凸台完成径向定位，凸台端面预留的0.2mm高度差可在装配后压紧PCB板边缘，避免设备运行过程中震动导致的板件移位，保证感应元件与检测窗口的相对位置精度。从安装边界来看，壳体整体外轮廓为非对称类圆形，最大外圆直径适配主流M30规格传感器的主体外径，安装时无需额外调整传感器主体的安装支架尺寸，

　　可直接替换原有同规格端盖配件；壳体侧壁厚度控制在1.8mm，既满足注塑成型的壁厚均匀要求，避免生产过程中出现缩痕、翘曲等成型缺陷，也将整体重量控制在较低水平，不会给传感器安装端带来额外的负载。感应窗口边缘做了15度的倒角过渡，既能够去除注塑成型后的飞边锐边，避免装配时划伤操作人员，也能减少窗口边缘的光线反射干扰，降低对光学类传感器检测精度的影响。在结构细节处理上，壳体内部的加强筋从中心凸台位置呈放射状延伸至外边缘止口，筋条高度从中心向外逐渐降低，既保证了整体结构刚度，也避免筋条过高导致的注塑填充困难，同时筋条与壳体内壁的连接处全部做R0.5的圆角过渡，减少应力集中点，提升壳体的抗疲劳性能，适配设备长期运行中的震动工况。
