方形法兰端带安装孔曲面通舱管件结构

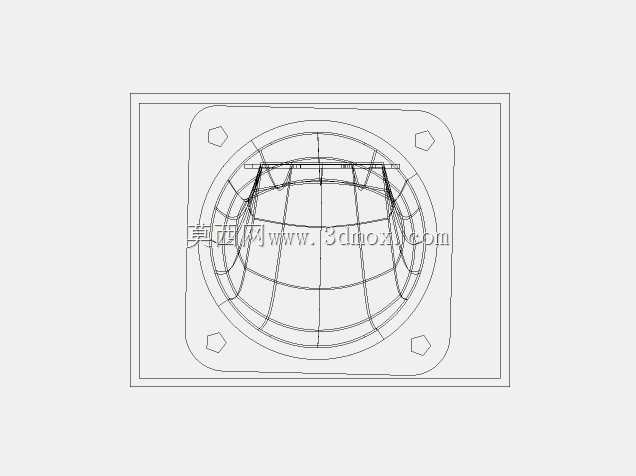

　　这类带方形安装法兰的曲面管件，常应用在液压泵站阀组集成、气动控制回路排布、流体输送管路的舱壁贯通场景中，核心作用是实现不同走向管路的平滑过渡连接，同时依托法兰端的安装结构完成与安装基面的刚性固定，避免管路运行过程中因流体脉动、设备振动产生连接松脱或管路偏移问题。从结构设计逻辑来看，方形法兰端预留的四个对称分布安装孔，适配常规内六角螺栓的安装空间，孔位间距按照通用安装基面的螺孔排布规范设定，安装时无需额外加工转接板，可直接贴合安装面完成锁紧固定，法兰端面与流道入口的垂直度公差控制在0.05mm以内，能保证密封垫片压紧时受力均匀，杜绝流体渗漏隐患。中间的曲面过渡流道采用大曲率顺滑过渡设计，没有直角弯折结构，

　　能大幅降低流体经过时的局部阻力损失，减少流体在弯折处的紊流、涡旋现象，既可以降低管路运行时的流体噪音，也能减少带颗粒流体对管壁的冲刷磨损，延长管路整体使用寿命。流道内壁的壁厚按照公称压力1.6MPa的使用场景做等强度设计，法兰端与流道衔接处做了圆弧过渡加强，避免应力集中导致的受压开裂问题，整体外形的安装边界控制在方形法兰的外轮廓范围内，安装时不会与周边相邻的管路、电气元件产生空间干涉，适合在安装空间紧凑的设备内部集成使用。在实际选型匹配时，可直接对接同通径的硬管或软管接头，法兰端的密封槽适配常规O型密封圈或橡胶平垫片，无需定制特殊密封件，维护更换时配件通用性强。建模过程中对曲面流道做了曲率连续校验，保证加工时可通过五轴铣削或精密铸造成型，所有安装孔的位置度公差满足批量加工的精度要求，不需要后续二次修配即可完成装配。
