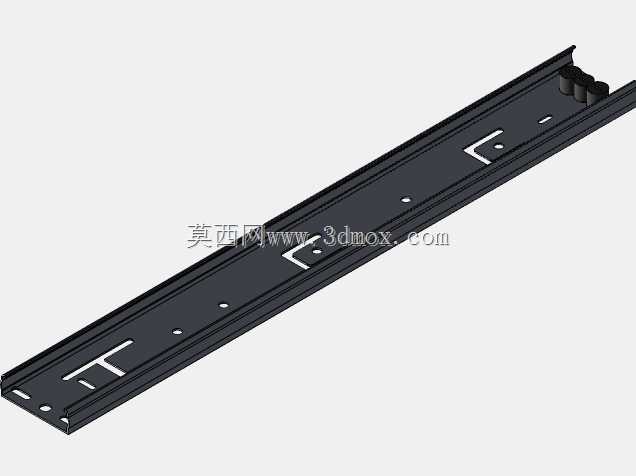

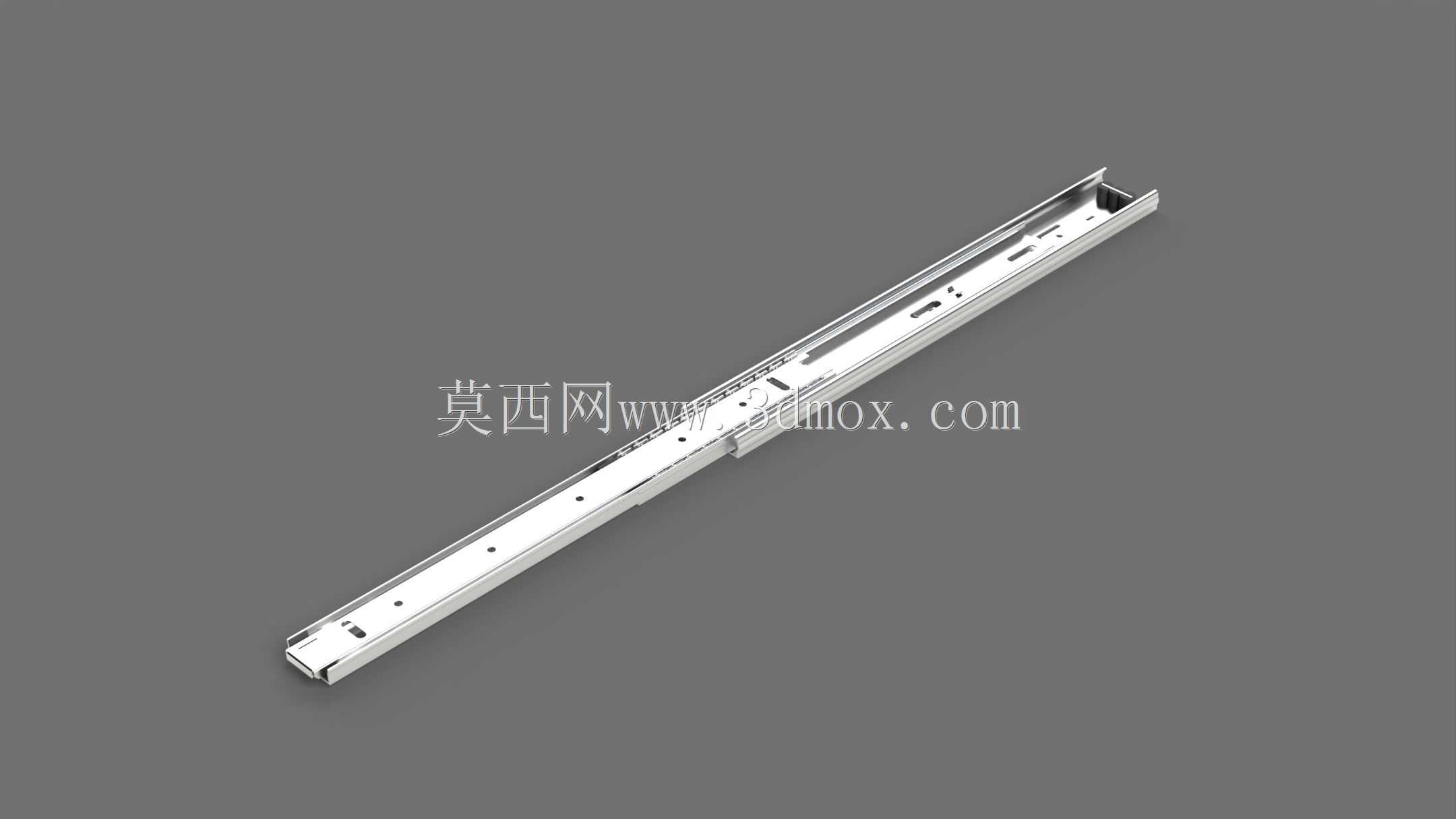

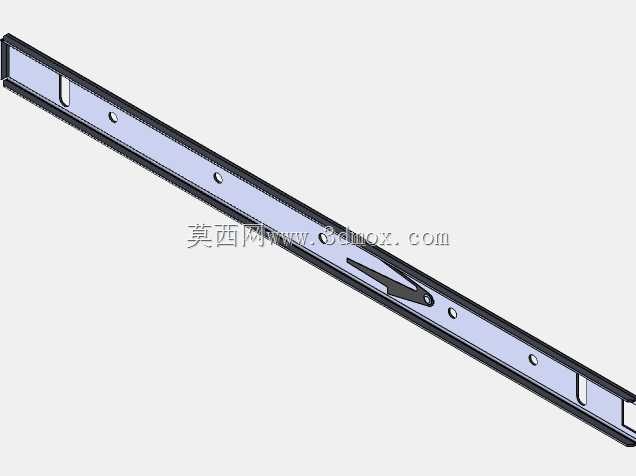

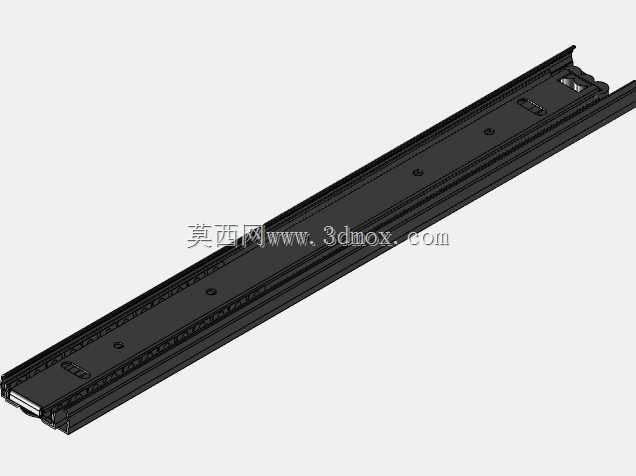

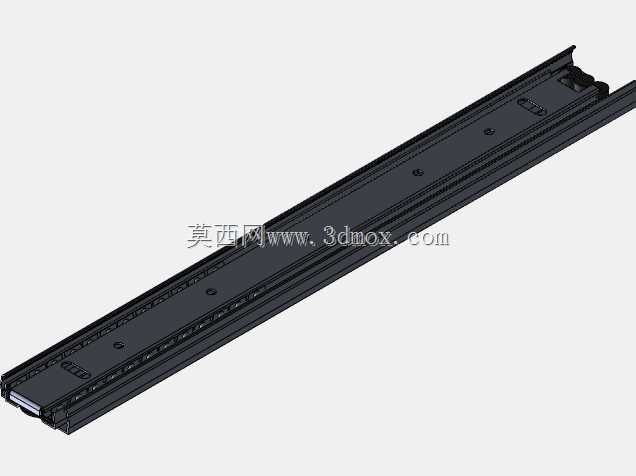

40厘米长度三节式家具抽屉滑轨结构

　　日常做家具结构设计时，抽屉滑轨是最容易被忽略但直接影响使用体验的核心部件，这款40cm规格的三节式抽屉通道，是民用家具、办公柜类产品里应用极广的滑动承载部件。从实际应用场景来看，这类滑轨适配深度400mm左右的柜体单元，常见于家用衣柜抽屉、厨房橱柜拉篮、办公室文件柜储物格、实验室操作台侧抽等场景，相比两节式滑轨，它能实现抽屉近乎完全拉出的行程，取放柜体深处物品时无需探身摸索，日常使用的便利性提升非常明显。

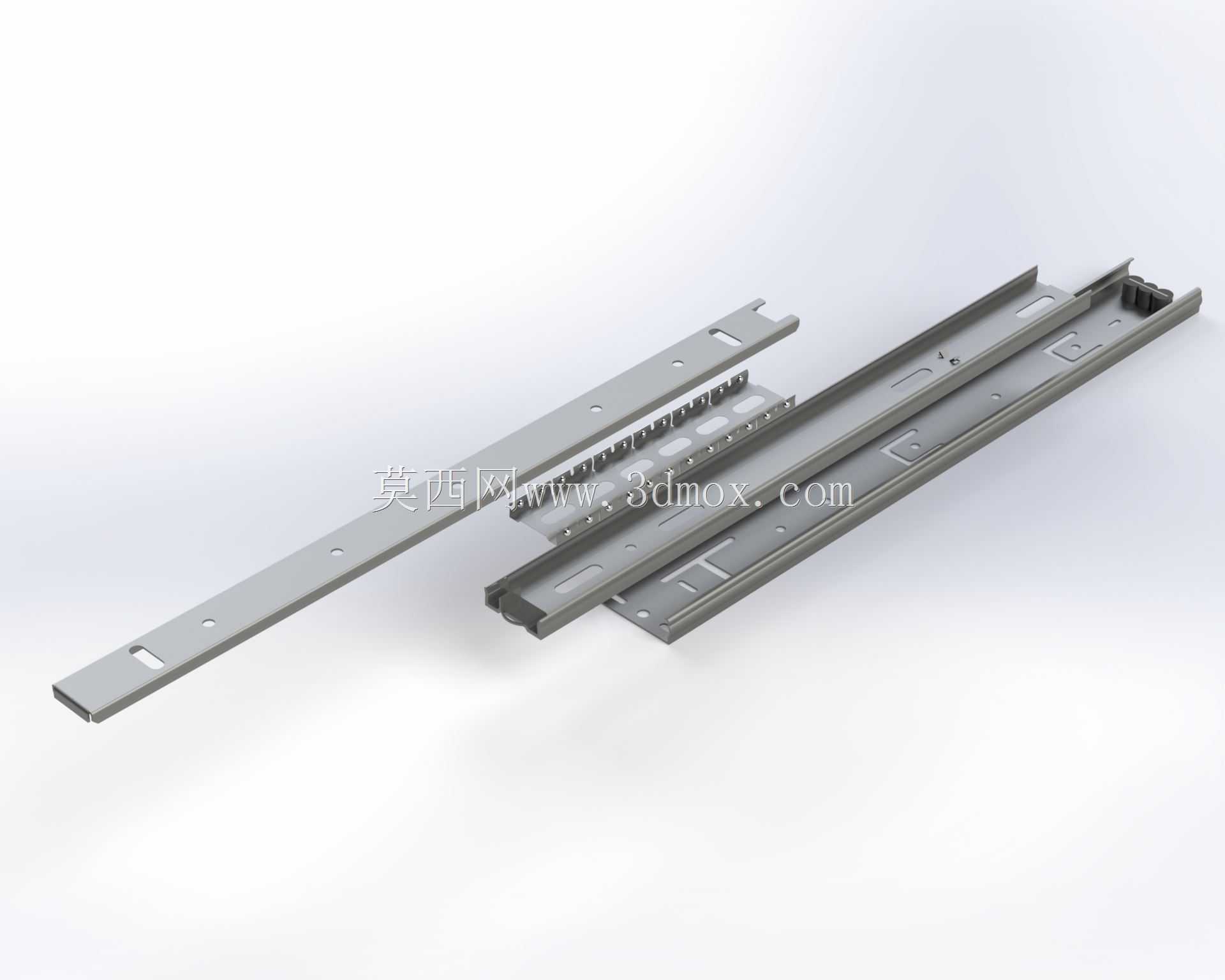

　　从功能特性上看，这款滑轨采用冷轧钢板冲压成型的三节嵌套结构，内外轨之间通过钢珠保持架实现滚动摩擦，推拉过程的阻尼感均匀，不会出现卡顿、晃荡的情况，额定静载荷能满足日常家具存放杂物、文档、小型厨具的承重需求，正常使用工况下不会出现滑轨变形、抽屉下坠的问题。滑轨侧边预留的标准安装孔位，适配市面上主流的16mm、18mm厚度柜体板材，安装时不需要额外做特殊的孔位适配，现场装配或者工厂批量预装都能提升作业效率。

　　设计思路上，这款滑轨做了对称式的结构布局，左右两支滑轨可以通用互换，不需要单独区分左右件，能减少生产端的物料SKU数量，降低仓储和装配的出错概率。滑轨的拉出限位结构做在轨道末端，抽屉拉到最大行程时会有明确的卡位反馈，避免用力过猛导致抽屉直接从柜体中脱出，同时轨道的闭合端也做了缓冲贴合结构，推到闭合位置时不会出现金属碰撞的异响。

　　从安装边界来看，这款滑轨的单支截面宽度为常规的45mm规格，安装时需要在抽屉侧板和柜体侧板之间预留12.7mm的单侧间隙，这个间隙尺寸是行业通用的安装标准，不需要针对这款产品单独调整柜体的开槽或者预留尺寸，适配性极强。滑轨的总伸展长度能达到380mm左右，预留的20mm安全余量能避免抽屉完全拉出后重心过于靠前导致柜体前倾，日常使用的安全冗余足够。做结构建模时，这款滑轨的各节配合间隙、钢珠滚动的行程、安装孔的位置度都做了精准还原，能直接导入家具装配体中做干涉检查，不需要二次测绘调整尺寸，能大幅缩短柜类产品的设计周期。
