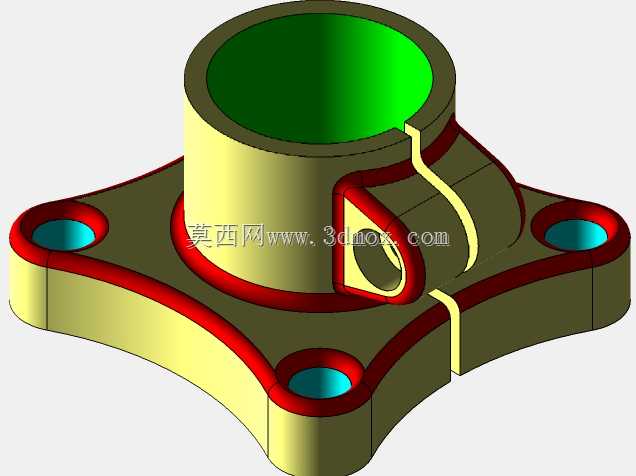

带三角加强筋方形法兰连接基座结构

　　该结构件属于管路系统配套的连接支撑类零件，主要应用在液压、气动管路以及中小型流体输送管线的终端固定场景，可实现垂直管路与安装基面的刚性连接，同时兼顾管路接口的定位精度与承载稳定性。从结构设计逻辑来看，主体采用中空筒体结构，内部通径匹配对应规格的管路外径，内壁做光滑过渡处理，避免流体输送过程中出现紊流、压损过大的问题，筒体上端可直接对接外接管路，通过焊接或者卡套方式实现密封连接。底部采用方形法兰安装面，四个角位对称设置贯通安装孔，安装孔周边做局部沉台加厚处理，螺栓锁紧时可分散压紧应力，避免法兰面出现局部变形导致的密封失效问题。筒体与法兰面的衔接位置，设计了三角型封闭式加强筋结构，筋位沿筒体周向均匀分布，同时在筋位与筒体、

　　法兰的衔接处做了大圆角过渡，既可以降低应力集中系数，提升零件的抗冲击、抗振动载荷能力，也能减少铸造或者机加工过程中的应力变形问题。从安装边界来看，方形法兰的对角安装孔距适配常规的安装面板开孔标准，安装后筒体轴线与安装基面的垂直度公差可控制在机械安装通用要求范围内，不需要额外做定位调整即可满足管路对接的同轴度要求。零件的壁厚设计遵循等强度原则，筒体壁厚满足常规管路工作压力下的强度要求，法兰面厚度匹配螺栓锁紧的压紧力需求，加强筋的厚度与高度经过受力校核，可承受管路运行过程中产生的径向偏载与轴向拉压载荷，避免长期运行后出现连接部位松动、筒体歪斜的问题。在实际工况中，这类结构件常替代传统的焊接式管路支座，相比焊接结构，

　　一体成型的结构不存在焊缝腐蚀、焊缝开裂的隐患，表面做防锈处理后可在潮湿、有轻度腐蚀的工业环境中长期使用，安装时只需通过四个螺栓将法兰固定在基面或者设备壳体上，即可完成管路端部的固定，大幅降低现场安装的施工难度，也方便后期管路维护时的拆卸更换。结构的流道内部无突兀台阶，流体经过时不会产生滞留区，对于输送洁净流体或者含少量杂质的流体都有较好的适应性，不会出现杂质堆积堵塞流道的情况。
