车轮用立式回转支撑轴承结构设计

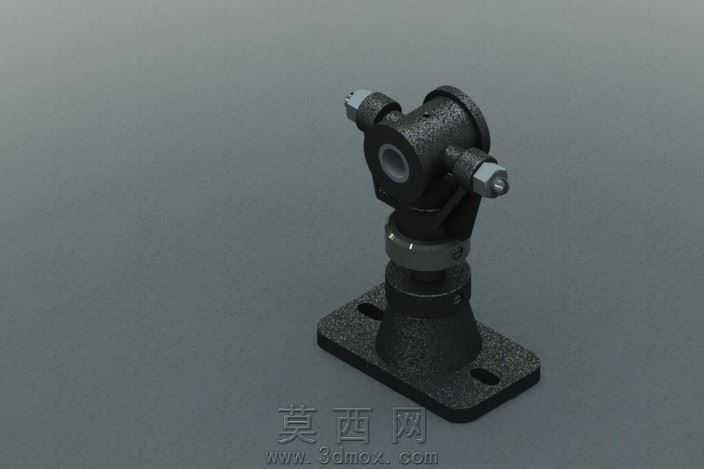

本作品为适配车轮使用场景的立式回转轴承三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计通用公差标准，对各部件的配合间隙、装配关系做了精准约束，确保模型可直接用于后续工程验证、装配模拟等环节。模型整体采用立式带安装底座的结构设计，底部为带两个长圆形安装孔的方形法兰底座，可通过螺栓直接固定在车架或对应安装基体上，底座向上通过锥形过渡段连接轴承主体支撑结构，过渡段做了圆弧倒角处理，可有效降低应力集中风险，提升结构整体承载能力。轴承主体部分采用分体式铰接回转结构，两侧设置对称的锁紧调节螺栓组件，可根据实际使用需求调整回转阻尼大小，适配不同载荷下的转动需求，中间的回转通孔用于穿装车轴，孔内壁做了高精度的同轴度约束，保证车轴安装后转动顺畅无卡滞。渲染阶段采用哑光黑色金属材质模拟铸铁轴承座的真实质感，对螺栓、轴销等外露金属件做了轻微的金属光泽处理，背景选用中性灰色调突出模型主体结构，通过多角度打光展现部件的轮廓层次与装配关系，清晰呈现各部件的连接逻辑。设计过程中充分考虑车轮使用场景的载荷特性，对底座的安装强度、回转部位的耐磨性能、锁紧结构的可靠性都做了针对性的结构优化，既保证回转动作的灵活顺畅，又能承受车轮运行过程中产生的径向与轴向复合载荷，整体结构紧凑、安装便捷，可直接用于小型轮式设备、代步车轮组等场景的配套设计参考，模型各部件均可单独编辑修改，方便使用者根据实际需求调整尺寸参数，适配不同规格的车轮安装需求。
