涡轮叶片脚粗加工用切削刀具结构设计

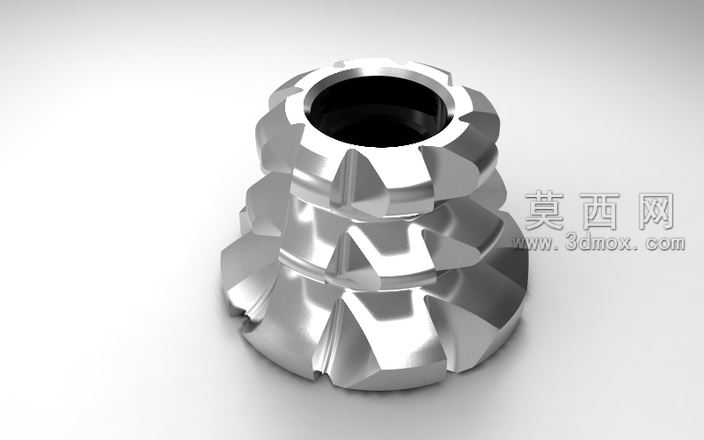

本模型为涡轮叶片脚粗加工专用切削刀具，采用三维参数化建模方式完成整体结构构建，建模过程中首先对刀具的核心切削功能需求进行拆解，明确粗加工工况下刀具需要具备的高刚性、大容屑、耐冲击的结构特性。整体刀具采用分层式多刃结构设计，沿轴向设置三层切削刃组，每层刃口周向均匀分布多组异形切削齿，齿形经过特殊优化，刃口带有适配粗加工的负倒棱结构，可在大进给切削过程中有效分散切削力，降低单次切削的冲击载荷，避免刃口崩损。刀具中心设置贯通式安装孔，孔壁精度按照工装装夹公差要求设计，可适配标准数控加工刀柄的装夹定位需求，保证刀具高速旋转时的动平衡性能。建模阶段对每一层切削齿的周向相位进行错位排布，既可以保证切削过程中切削力的均匀分布，也能优化切屑的排出路径，避免粗加工大切深情况下出现堵屑问题。材质表现上模拟硬质合金刀具的金属质感，渲染时采用哑光金属材质搭配高光反射效果，还原真实刀具表面的喷砂处理质感，同时对刃口部位做细微的高光强化处理，突出切削部位的结构精度。设计过程中充分考虑涡轮叶片脚的加工余量特性，刀具的轮廓型面与叶片脚的粗加工轮廓做适配性优化，可在单次走刀过程中完成大部分余量的去除，大幅提升粗加工工序的加工效率。模型的各结构参数均按照实际加工工艺要求设置，刃口角度、齿间间距、层间高度差等参数都经过切削受力仿真验证，既保证刀具的结构强度，也兼顾粗加工的切削效率，可直接用于后续的刀具加工工艺编制、切削仿真验证等工作，为涡轮叶片脚的粗加工工序提供可靠的刀具结构参考。
