重型承重螺旋千斤顶三维结构设计

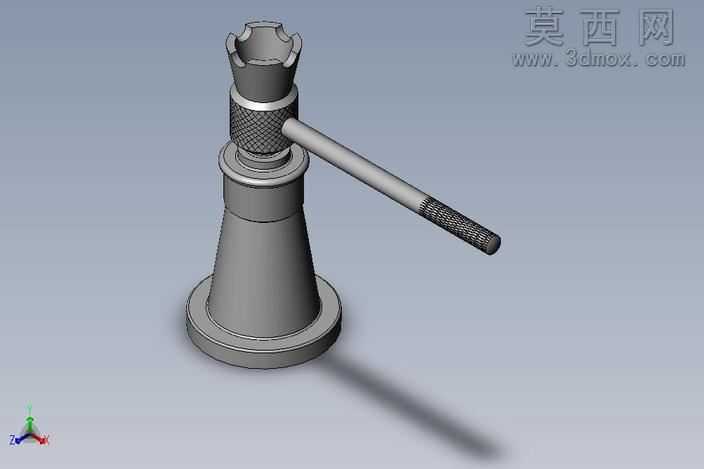

本作品为螺旋千斤顶三维建模设计成果，建模阶段采用参数化特征建模思路，先梳理螺旋千斤顶的核心传动逻辑：通过转动外部摇杆带动内部螺杆旋转，将旋转扭矩转化为螺杆的轴向直线位移，以此实现重物的顶升与回落，建模全程严格遵循重型起重部件的结构比例，先构建底部锥形承重底座，底座采用下宽上窄的锥台结构，增大与支撑面的接触面积，降低单位面积压强，保障重载工况下的放置稳定性，底座上端设置与螺杆配合的内螺纹腔体，腔体壁厚做加厚处理，匹配重型承重的强度需求。中部核心传动螺杆采用梯形螺纹设计，建模时精准还原梯形螺纹的牙型角、螺距参数，梯形螺纹相比普通三角螺纹具备更高的牙根强度与对中性，能够承受更大的轴向载荷，适配千斤顶顶丝线程需支撑沉重负荷的重型应用场景，螺杆顶部设计带卡槽的顶帽结构，卡槽可与被顶升重物的底部结构卡合，避免顶升过程中重物滑移脱落，提升作业安全性。侧面摇杆采用长杆式结构，建模时还原摇杆与螺杆上部的铰接配合关系，摇杆可绕铰接点转动调整操作角度，适配不同操作空间的使用需求，长力臂设计能够有效降低操作人员转动摇杆所需的作用力，实现省力操作。材质与渲染阶段，整体模型采用哑光金属材质，还原铸铁构件的表面质感，底座、螺杆、摇杆、顶帽各部件根据受力特性区分材质粗糙度，承重接触面做细微的磨砂质感处理，传动配合面做相对光滑的质感表现，场景采用暖橙色纯色背景布光，通过三点布光突出模型的结构轮廓与部件衔接关系，清晰展现各部件的装配逻辑。设计过程中重点考量重型应用的结构可靠性，对螺纹配合段、底座承重段、摇杆铰接段均做了结构强化处理，避免应力集中导致的部件损坏，整体模型装配关系完整，可直观展现螺旋千斤顶的工作原理与结构细节，可用于机械原理教学、起重部件结构参考等场景。
