多规格内螺纹四通管道接头三维设计

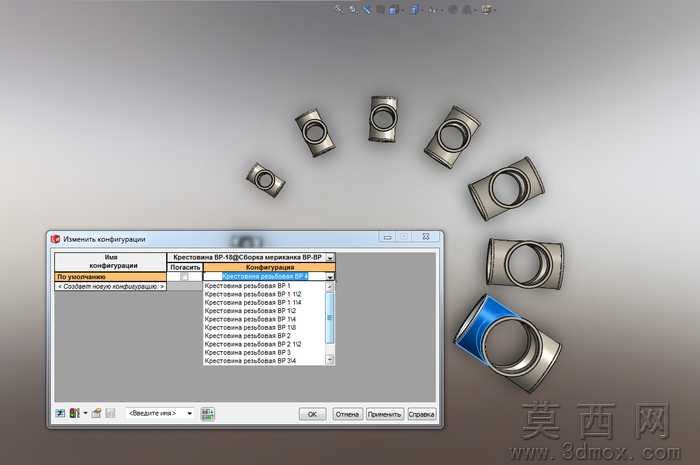

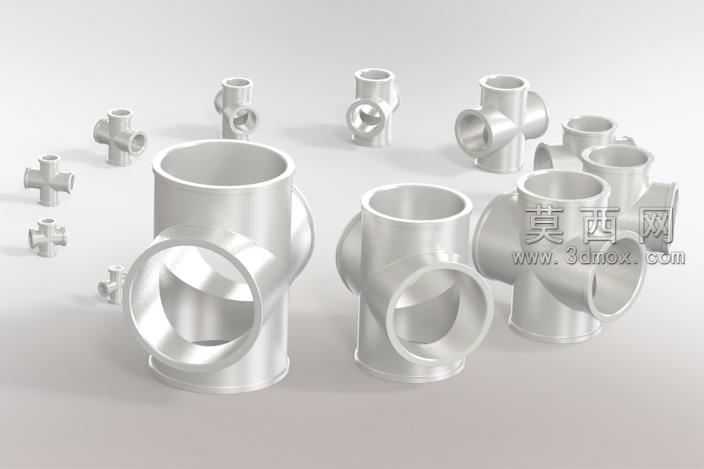

本次设计的系列内螺纹四通管道接头，采用三维参数化建模方式完成全规格族的构建，覆盖BSP1/8英寸至4英寸的常用管路通径规格，可适配不同管径的流体输送管路分流需求。建模阶段首先基于英制管螺纹标准构建基准特征，严格遵循BSP螺纹的牙型角、螺距、锥度参数绘制螺纹牙型轮廓，通过螺旋扫描命令生成精准的内螺纹结构，保证螺纹配合的密封性与连接强度。主体结构采用等径四通的对称布局设计，四个接口的轴线处于同一平面且两两垂直相交，相交处做平滑圆弧过渡处理，避免流体输送过程中出现紊流、压降过大的问题，同时降低管路内部的应力集中风险，提升接头整体的承压能力。外观渲染阶段采用哑光金属材质模拟不锈钢或镀锌铸铁的实物质感，通过环境光遮蔽、全局光照效果还原金属表面的细腻磨砂纹理，不同规格的接头按照尺寸梯度有序排布，直观呈现全系列产品的尺寸比例差异。设计过程中针对每个规格的壁厚、接口长度、相交处圆角参数均做了适配性调整，小规格接头侧重紧凑性设计以适配狭小安装空间，大规格接头适当增加壁厚与加强结构以满足高压管路的使用要求，所有规格的接口端面均做倒角处理，既方便管路安装时的对中插入，也能去除加工毛刺避免划伤密封件。整个模型族采用统一的参数表驱动，修改通径参数即可快速生成对应规格的接头模型，大幅提升同系列产品的设计迭代效率，模型结构完全符合实际加工工艺要求，可直接用于工程出图、3D打印样件验证以及管路装配的干涉检查。
