市政环卫作业污水清洗设备结构设计

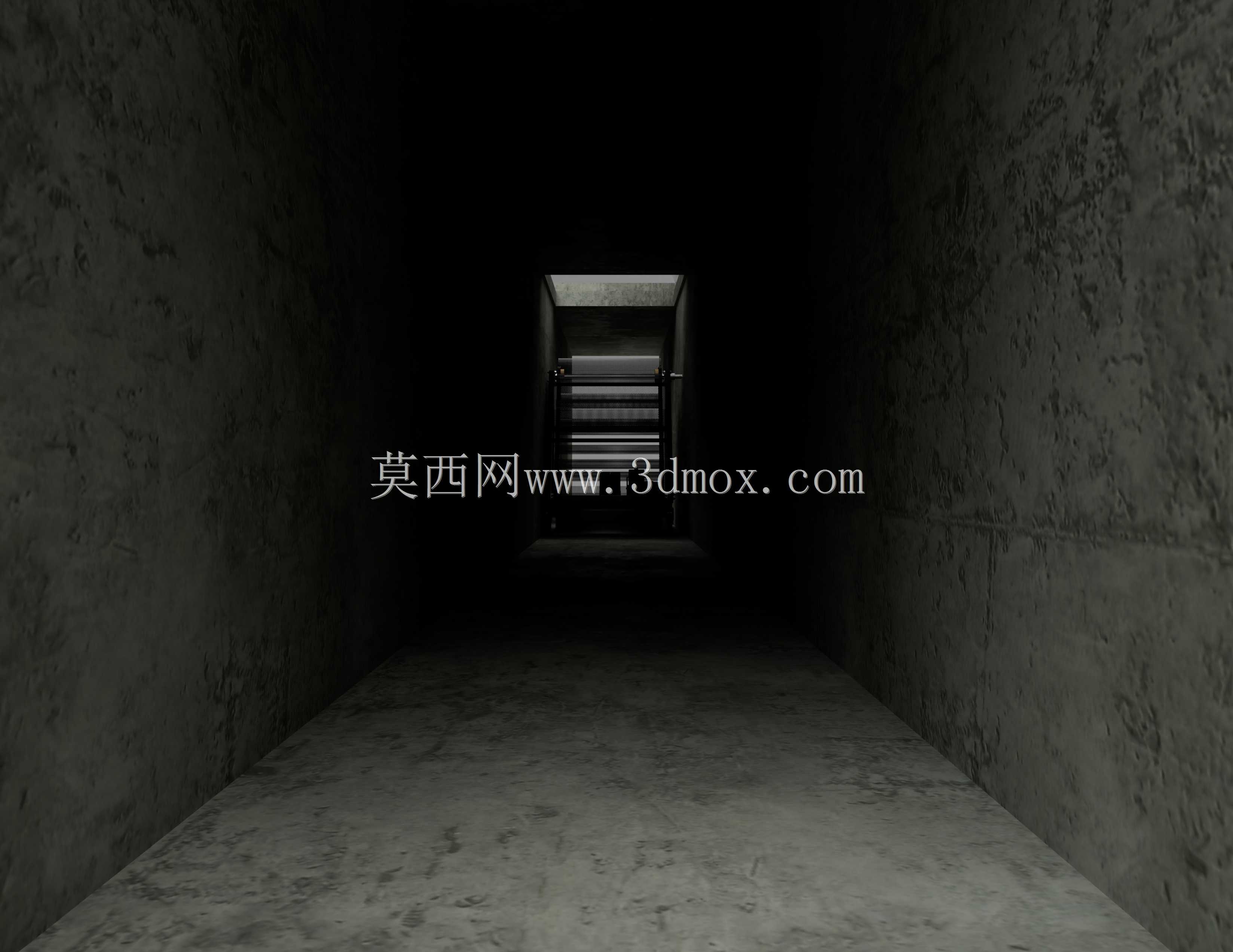

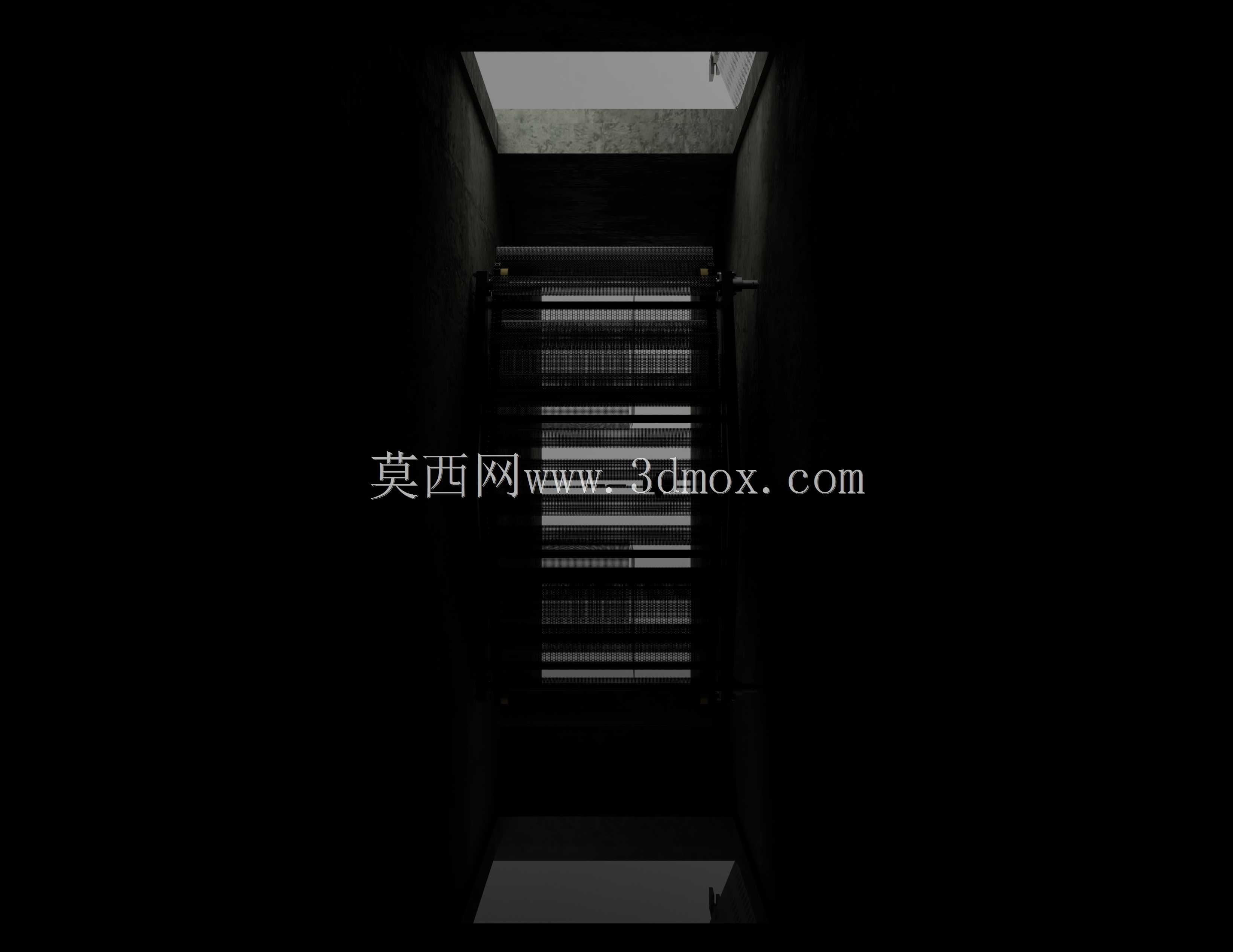

　　这款污水清洗设备的三维结构设计，核心面向市政道路保洁、老旧小区管网疏通、餐饮街区油污冲洗、施工场地积泥清理等多场景作业需求，区别于常规高压清水冲洗设备，其结构设计充分考虑了污水介质的输送特性，可适配混有细小泥沙、轻质杂物的非洁净水源作业，减少作业过程中对洁净市政供水的依赖，适配临时取水点的复杂水质条件。从功能布局来看，设备整体采用模块化分区设计，前端设置有进水过滤舱，内置可快拆的格栅滤网结构，能够拦截污水中粒径超过5mm的硬质杂物，避免后续增压部件出现卡滞、磨损问题；中部核心区集成了增压单元、介质流道与压力调节模块，流道内壁做了圆弧过渡处理，减少含沙水流过流时的阻力损失与壁面冲刷磨损，压力调节模块可根据作业场景切换输出压力档位，

　　针对路面重油污区域可调高输出压力实现强力冲刷，针对人行道砖、绿化边缘区域则调低压力避免冲损铺装层与植被。设备的行走支撑结构采用低重心布局，整机重心高度控制在轮轴上方300mm范围内，即使在倾斜度不超过8度的非平整作业路面推行，也不会出现侧翻风险，底部轮组选用实心橡胶轮，轮面宽度设置为60mm，能够在铺装路面、土路、碎石路等不同地面条件下顺畅移动，不会出现卡轮、陷轮问题。操作端的扶手高度设置为距离地面900mm，符合成年人站立推行的人机工程学尺寸，扶手表面做防滑纹理处理，作业人员佩戴劳保手套也能稳定握持，控制开关集成在扶手侧方，无需弯腰即可完成启停、压力调节操作。设备的外形安装边界控制在长1200mm、宽650mm、

　　高1100mm范围内，能够顺利通过常规小区单元门、人行道隔离桩等狭窄通行区域，适配背街小巷等大型清洗车辆无法进入的作业场景。储液舱的容量设置为80L，单次加注可支持连续25分钟左右的作业时长，兼顾了作业续航与整机重量控制，满水状态下整机重量控制在150kg以内，两名作业人员即可配合完成短距离抬运转移。在结构细节设计上，所有过流部件的连接位置都采用快拆式卡箍结构，无需专用工具即可完成滤网清理、密封件更换等日常维护操作，设备外壳采用圆弧倒角设计，避免作业过程中剐蹭周边停放车辆、公共设施，外露的管路都设置有防护卡槽，避免推行过程中被路边杂物磕碰损坏。
