碳纤维材质四旋翼无人机机架结构设计

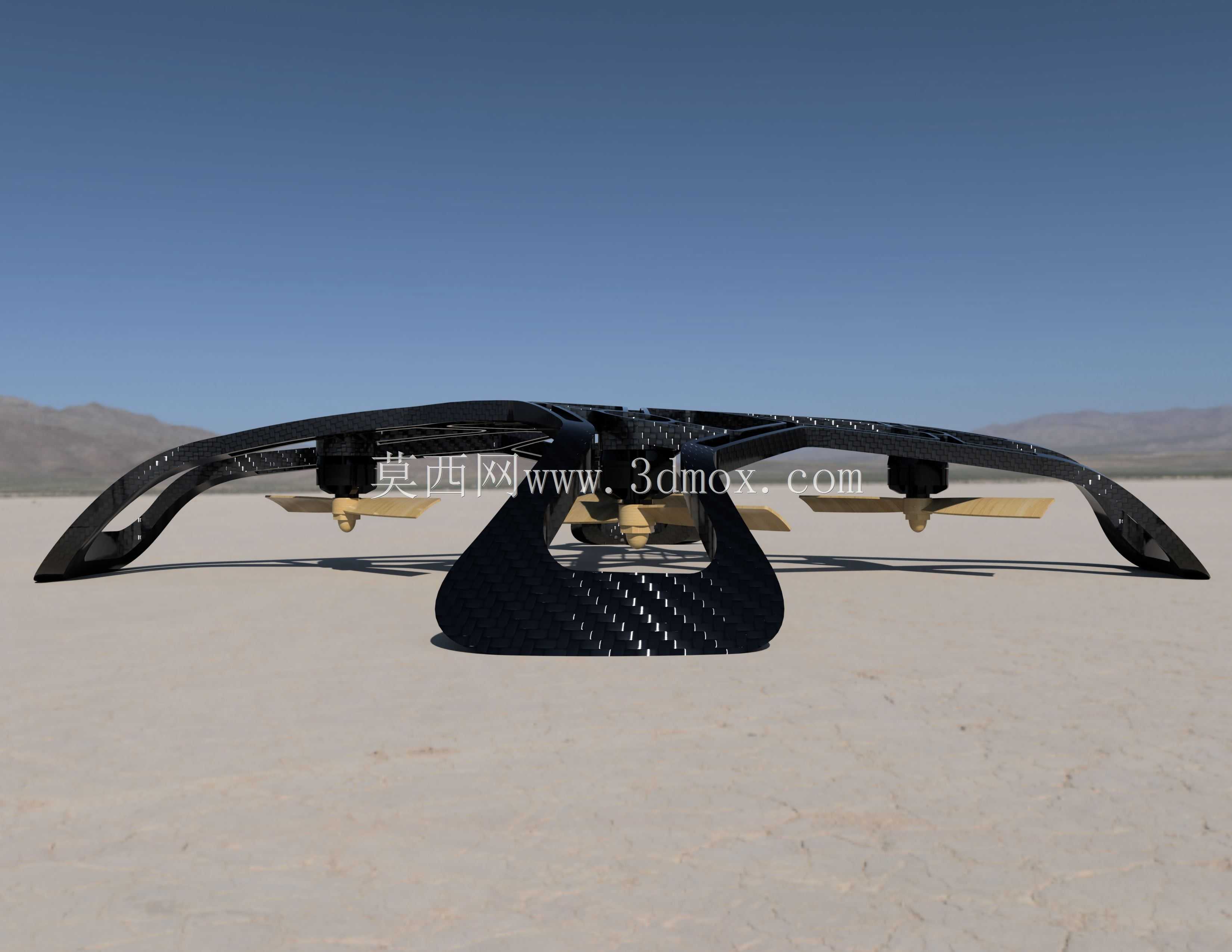

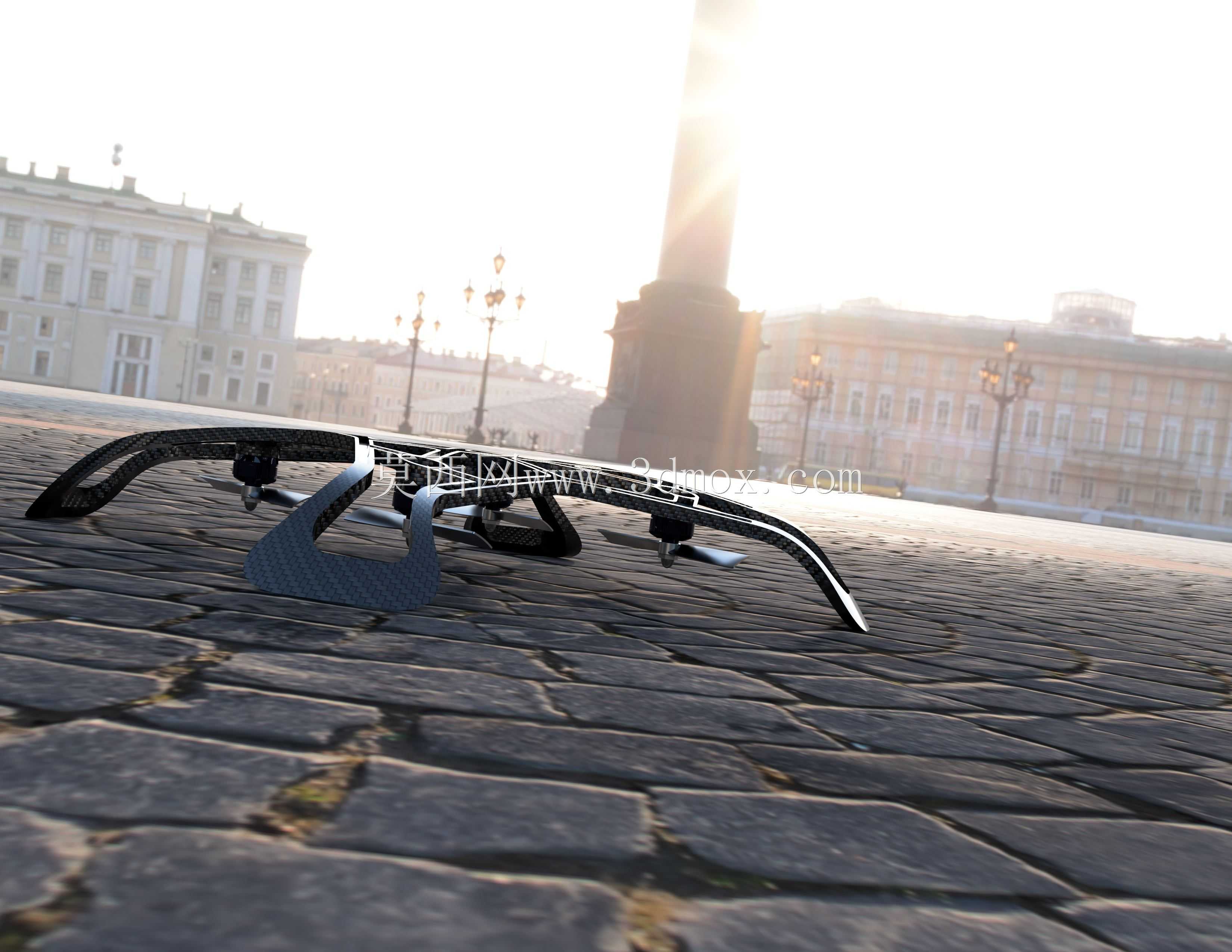

　　这套四旋翼飞行器机架结构，核心采用碳纤维复合板材作为主承力构件，在设计阶段就优先考量了户外作业场景下的抗冲击与轻量化平衡需求。从实际应用场景出发，这类机架可适配低空航拍、园区巡检、农林作业载荷挂载等多类使用需求，机臂采用一体化弯折成型工艺，避免了多段拼接带来的连接应力集中问题，机臂末端预留的电机安装座采用沉孔定位设计，可直接适配标准规格无刷电机的安装孔位，安装时无需额外打孔调整，能有效缩短整机组装的调试周期。

　　在结构布局上，机架中心的载荷安装区预留了多层堆叠空间，可根据实际使用需求灵活布置飞控板、电池舱、图传模块等核心组件，安装边界做了圆角过渡处理，既避免了尖锐边角在炸机时对内部元器件造成二次磕碰损伤，也能降低飞行过程中的空气阻力。机臂与中心板的连接位置采用嵌入式卡槽加紧固件锁附的结构，相比传统的夹板式固定方式，能大幅降低飞行过程中机臂产生的谐振幅度，提升飞行姿态的稳定性，尤其是在搭载可见光相机、多光谱传感器等作业载荷时，稳定的机架结构能有效减少画面抖动，提升采集数据的质量。

　　设计过程中针对机架的受力路径做了多次仿真优化，将飞行时的升力载荷、机动飞行时的侧向冲击力均匀分散到整个中心板结构上，避免局部应力过大导致的板材断裂问题。机架的起落架采用一体化弧形结构，在降落时可通过自身形变吸收大部分冲击能量，无需额外加装减震阻尼件就能满足硬着陆场景下的结构强度要求，同时起落架的高度预留了足够的下方载荷空间，可挂载小型抛投装置、喊话模块等拓展配件，不会在起降过程中与地面发生剐蹭。

　　从尺寸边界来看，机架的对角电机轴距适配常规消费级及入门行业级无人机的动力搭配范围，机臂展开后整体尺寸可满足多数低空作业的空域使用要求，折叠款结构（若采用快拆锁扣）还能进一步缩小收纳体积，方便外业作业时携带转运。整套结构在设计时充分考虑了零部件的互换性，所有安装孔位均采用标准模数设计，单个机臂或起落架部件发生损坏时，可直接更换对应备件，无需对整体机架做重新调校，能有效降低外业作业的维护成本。机架表面做了哑光处理，既可以减少户外强光下的反光干扰，也能提升碳纤维板材的表面耐磨性能，长期在户外复杂环境下使用也不易出现表面划痕、层间剥离等问题。
