纺织产线物料转移收卷一体化装置

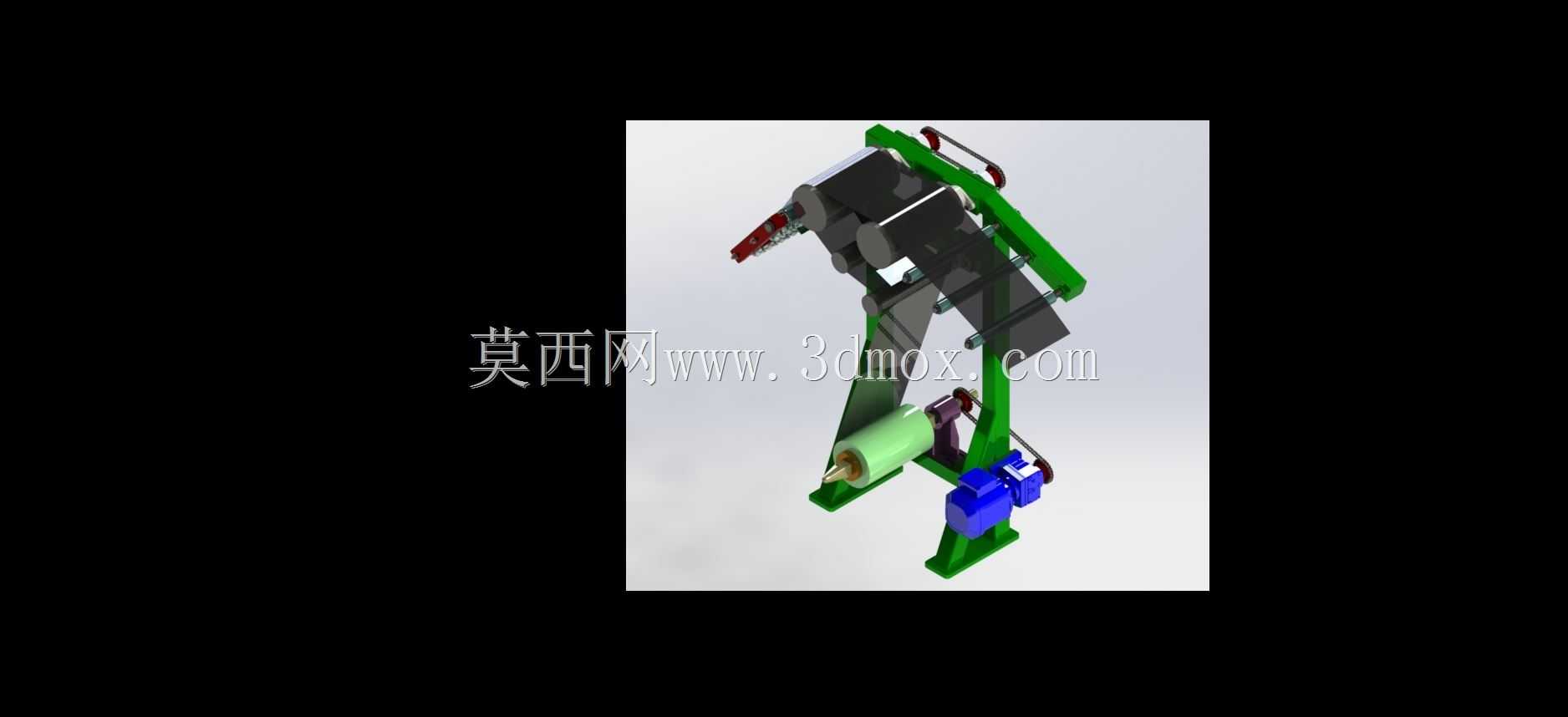

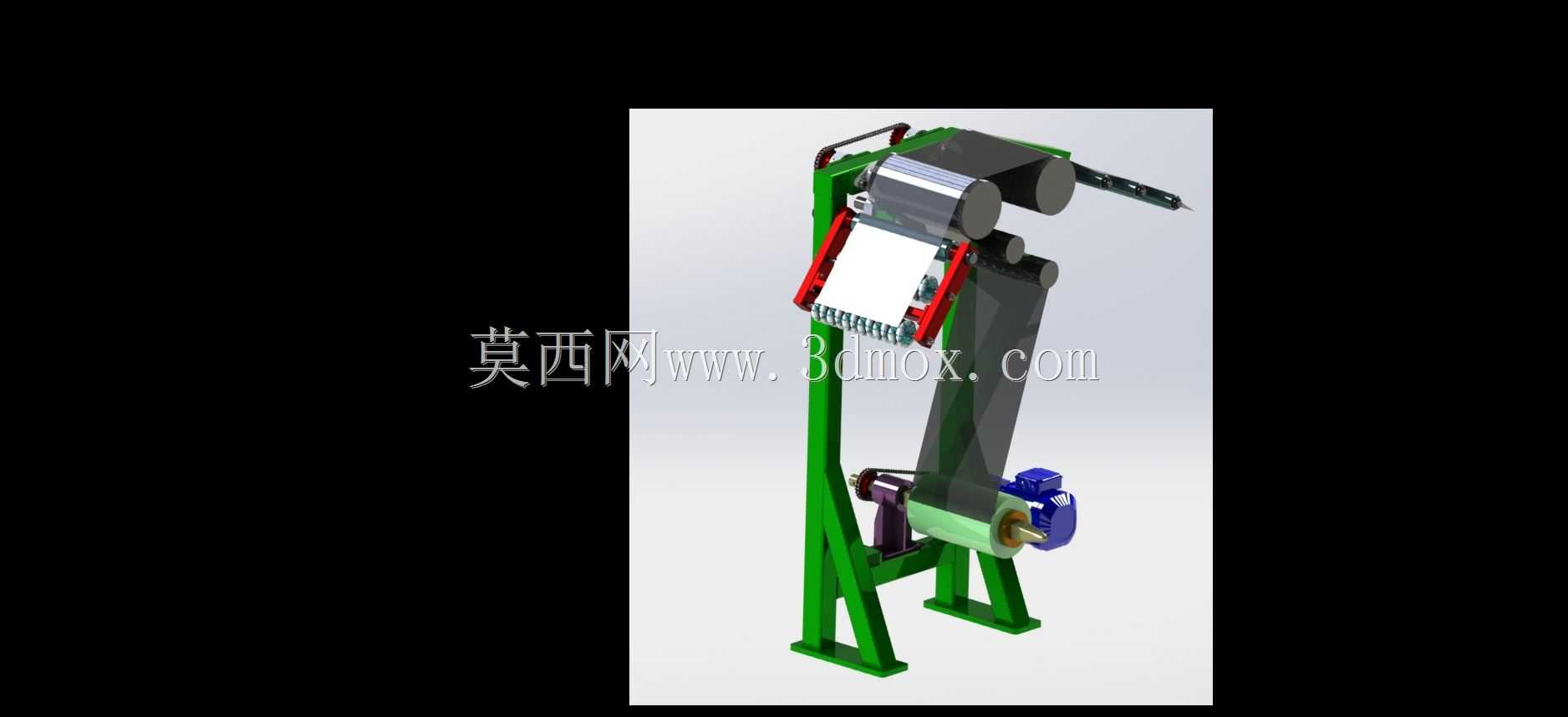

　　在纺织面料、工业纤维卷材的连续生产流程中，物料在不同工序工位间的平稳转移、末端成品的规整收卷，是直接影响产线运转效率与成品良率的关键环节，这套装置正是针对这类场景设计的一体化功能单元。从结构布局来看，装置采用立式侧装支撑框架作为主体承载结构，绿色涂装的型钢框架通过底部的安装法兰可直接固定在产线侧边的设备安装平台上，整体安装占用横向空间不足0.8米，纵向高度控制在1.2米范围内，不会对产线原有操作通道、物料通行路径造成遮挡，适配多数中小型纺织、薄膜类卷材产线的工位安装边界。装置的功能实现分为两个核心模块，前端的物料转移导向臂可根据来料的位置、张力状态调整伸展角度，臂端配置的导向辊组表面做了低摩擦抛光处理，避免纤维、

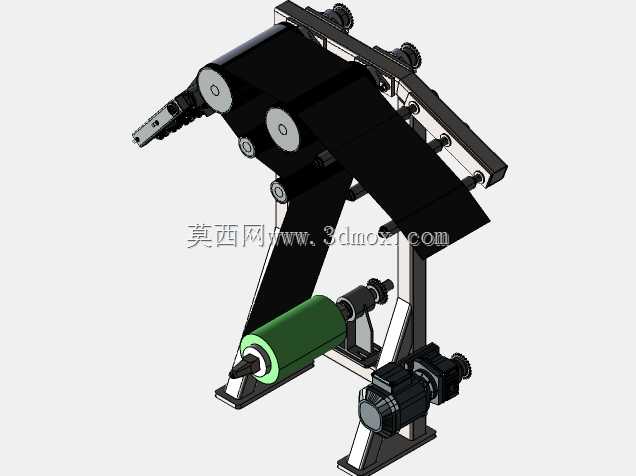

　　薄型面料在转移过程中出现表面刮伤、张力突变导致的断料问题，导向臂的摆动行程覆盖相邻两个工序工位的物料对接区间，可完成不同高度差工位间的物料平稳过渡，无需额外增设中间导向架。后端的收卷模块采用动力收卷结构，配套的蓝色驱动单元可根据产线运行速度匹配收卷转速，保持收卷过程中物料张力恒定，收卷轴采用快拆式结构设计，更换不同幅宽的收卷纸管时无需拆卸整体框架，单人即可完成换卷操作，减少产线停机等待时间。设计过程中重点考虑了装置的运行稳定性，支撑框架的斜向加强筋布置在受力集中的驱动端与导向臂铰接位置，避免高速收卷过程中出现结构共振，所有转动辊组的轴承安装位都预留了润滑维护通道，日常保养无需拆解主体结构。装置的物料走带路径做了圆弧过渡处理，

　　不存在直角折弯的结构死角，避免薄型物料在走料过程中出现折痕、积料问题，收卷位置还配置了限位挡圈，可根据卷材幅宽调整挡圈位置，保证收卷完成的卷材端面整齐度控制在工艺允许范围内。这套装置可直接对接分切、涂布、编织等工序的出料端，既可以作为独立的收卷单元使用，也可以配合产线的物料调度逻辑完成跨工位的物料转移，替代传统人工辅助转料、简易收卷架的作业模式，降低一线操作人员的劳动强度，同时减少人工接触运行中物料带来的安全隐患。
