深沟球滚动轴承精密结构三维设计

　　作为旋转传动系统里的核心支撑部件，这类滚珠轴承的应用场景覆盖了从民用家电到工业重型设备的极宽范围，小到桌面级小型传动模组、伺服输出端支撑，大到输送机辊筒、机床主轴辅助支撑、中小型电机转子定位，都能见到同结构轴承的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦损耗，同时约束轴的径向与少量轴向窜动，保证轴系回转精度始终维持在设计允许的公差范围内。

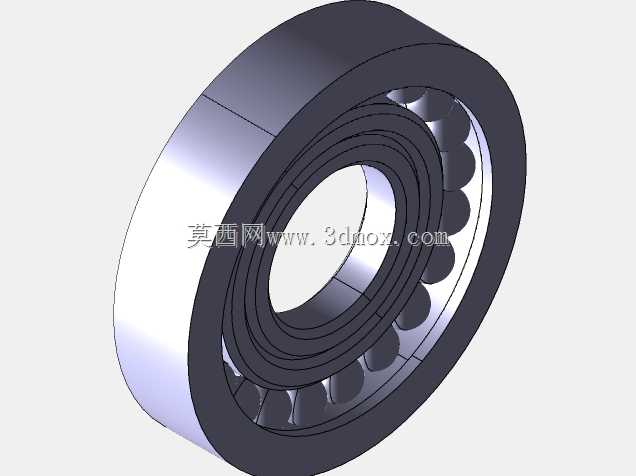

　　从结构设计逻辑来看，该轴承采用最经典的深沟球构型，由内圈、外圈、滚动钢球、保持架四个核心部分组成，内圈与轴颈采用过盈配合随轴同步转动，外圈与轴承座孔采用过渡配合起固定支撑作用，均匀排布在内外圈滚道之间的钢球是承载的核心，滚道的圆弧曲率略大于钢球半径，既保证钢球可以在滚道内顺畅滚动，又能让接触应力均匀分布在滚道接触面上，避免局部应力集中导致的早期点蚀失效。保持架的作用是将所有钢球等距分隔开，避免钢球在运转过程中相互碰撞摩擦，同时引导钢球在非承载区正常进入滚道，优化轴承内部的润滑脂流动路径。

　　在安装边界的设计考量上，建模时严格遵循通用深沟球轴承的安装尺寸规范，内圈的定位轴肩高度不超过内圈挡边高度，保证拆卸时拉马的卡爪可以顺利卡在挡边端面，外圈的座孔挡肩尺寸同样预留了足够的拆卸空间，避免安装后无法拆卸维护。内外圈的倒角尺寸按照安装导向要求设计，既可以在压装时起到导向作用，避免压装过程中刮伤轴颈或者座孔的配合面，又能避开轴与座孔的圆角应力集中区域，保证配合面的有效接触长度。轴承的宽度、内外径尺寸完全适配常规同规格轴承的安装腔体，不需要对原有设备的安装位做二次修改即可直接替换同型号标准件。

　　设计过程中对滚道的粗糙度、形位公差做了对应模拟，滚道的圆柱度、径向跳动公差都按照P0级普通精度轴承的要求做了参数匹配，钢球的直径公差控制在微米级，保证同一组钢球的直径差不超过允许值，避免运转过程中出现载荷分布不均的问题。同时预留了润滑脂的存储空间，内外圈两侧的密封槽位可以适配接触式或者非接触式密封圈，满足不同工况下的防尘、防漏脂需求，在粉尘较多的工况下可以加装接触式橡胶密封圈，在高速轻载工况下可以选用防尘盖结构，降低密封件带来的附加摩擦阻力。
