DIY推力矢量火箭结构设计方案

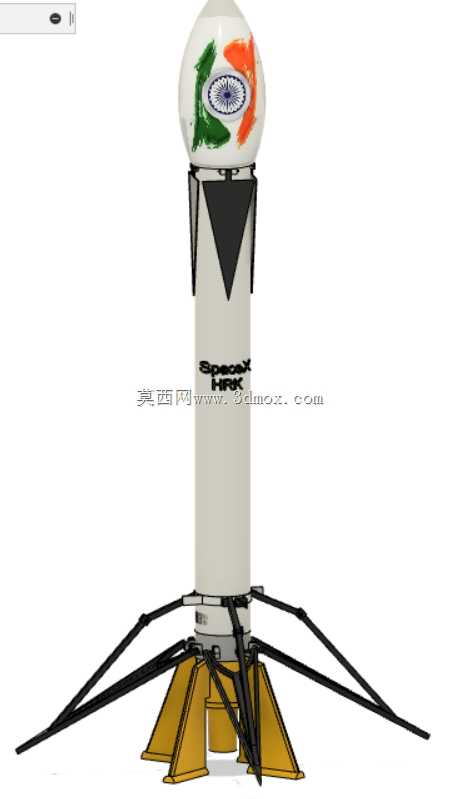

　　这款推力矢量火箭的结构设计，核心围绕小型试验火箭的姿态控制需求展开，区别于传统固定喷管的模型火箭，推力矢量结构可通过调整喷管偏转方向，在动力飞行阶段实时修正箭体姿态，抵消发射初始阶段的风偏扰动、推力偏心带来的姿态偏差，大幅提升飞行轨迹的可控性，既可以用于航天科普教学场景下的原理演示，也能为小型探空火箭的原型验证提供结构参考。从结构布局来看，箭体主体采用等直径圆柱段设计，在保证内部燃料舱、飞控模块安装空间的前提下，尽可能降低箭体的气动阻力，头部整流罩采用钝头旋压成型的曲面构型，在跨音速飞行阶段可有效减少头部激波带来的阻力增量，整流罩表面预留的标识区域可根据试验需求加装视觉追踪标识，方便地面光学设备捕捉飞行姿态数据。

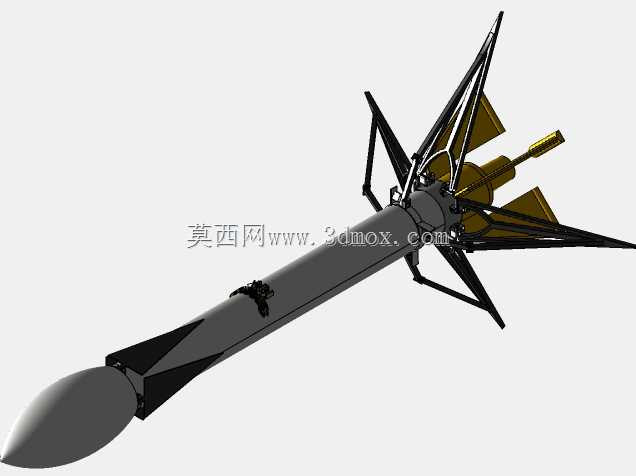

　　箭体下部的着陆支撑结构采用多支腿辐射式布局，支腿采用碳纤维薄壁管材拼接，通过铰接支座与箭体下部的承力框连接，支腿末端的缓冲底座采用蜂窝铝填充结构，在着陆冲击瞬间可通过结构变形吸收大部分冲击能量，避免箭体内部的电子元器件受冲击损坏，支腿展开后形成的支撑直径远大于箭体直径，可保证在倾斜角度不超过15度的硬质着陆面实现稳定直立，不会发生侧翻。推力矢量调节机构布置在箭体尾部与喷管的连接位置，采用双轴伺服偏转框架，可实现喷管在俯仰、偏航两个通道的±8度范围偏转，偏转响应速度可满足小型火箭主动段的姿态调整频率要求，框架的铰接点采用自润滑轴承，减少反复偏转过程中的磨损间隙，避免长期使用后出现控制精度下降的问题。

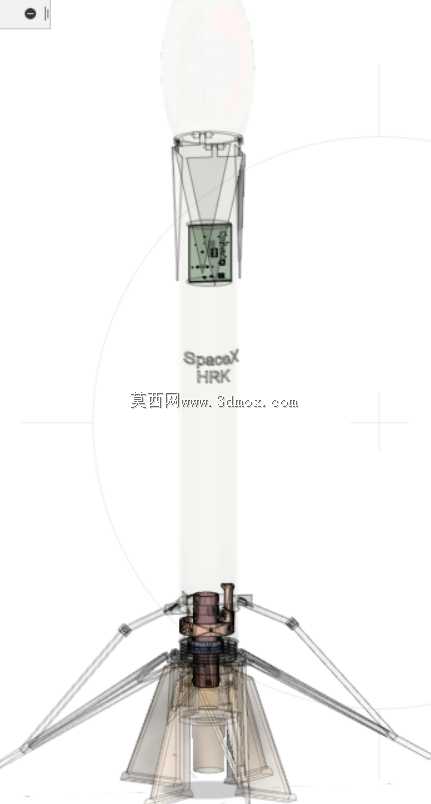

　　设计过程中对箭体的重心位置做了反复校核，通过调整电池舱、飞控模块的安装位置，将无燃料状态下的重心控制在箭体轴向中点偏前位置，配合尾部稳定翼面的气动阻尼，即使在推力矢量机构不工作的状态下，箭体也能保持基本的飞行稳定性，降低失控坠地的风险。箭体各段的连接采用径向快卸销结构，无需专用工具即可完成箭体的分段拆装，方便试验后检查内部部件状态、更换燃料模块，连接位置的密封圈可保证雨天发射场景下的内部防水性能，避免电子元件受潮短路。
