顶置气门发动机弹簧复位式进排气门结构

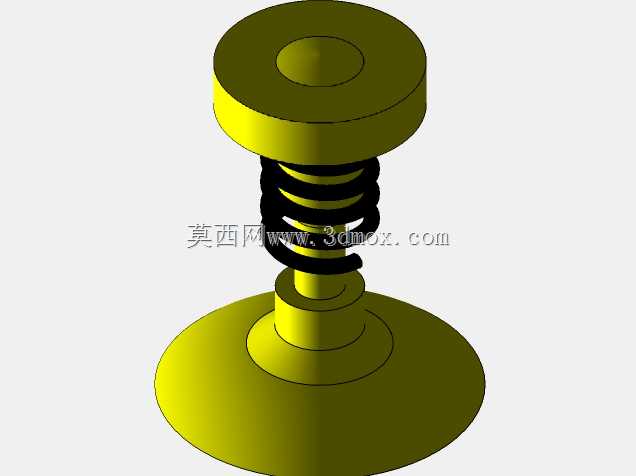

　　该结构为活塞发动机配气系统核心执行部件，主要适配顶置气门布局的内燃机，安装位置位于燃烧室上方的气缸盖内，区别于早期侧置气门布置在缸体燃烧室下方的结构，可有效提升发动机进排气效率，降低气流阻力。整套部件由上部弹簧座、复位螺旋弹簧、中部阀杆、下部密封盘四部分构成，弹簧采用等节距圆柱螺旋结构设计，预压缩量匹配发动机额定转速下的配气相位要求，可在凸轮轴驱动动作结束后快速拉动阀杆复位，保证气门与气门座圈的密封面紧密贴合，避免燃烧室漏气导致的缸压不足问题。下部密封盘采用大直径锥面过渡设计，密封面与阀杆同轴度公差控制在0.02mm以内，开启时可最大程度降低进排气气流的流通阻力，关闭时锥面配合可实现燃烧室的可靠密封，

　　承受燃烧过程中的高温高压燃气冲击。设计过程中优先考虑部件的往复运动可靠性，阀杆与气缸盖导管的配合间隙选取适配发动机热膨胀量的公差区间，避免冷态间隙过大导致的异响、热态间隙过小引发的卡滞故障；弹簧的刚度参数经过匹配计算，既保证高转速下气门不会因惯性力出现飞脱现象，也不会因弹簧刚度过大增大凸轮轴与挺柱的接触磨损。安装边界方面，上部弹簧座外径需匹配气缸盖内的弹簧安装沉孔尺寸，下部密封盘最大直径需避让燃烧室壁面与相邻气门的运动空间，阀杆总长度需匹配凸轮轴基圆到气门座圈的安装距离，整套部件的往复运动行程严格匹配配气相位设定的气门升程参数，确保进气充分、排气彻底，为发动机的动力输出与燃油经济性提供基础保障。该结构广泛应用于传统OHV结构的通用汽油机、小型柴油机以及部分大排量摩托车发动机中，是配气机构中直接控制进排气通路开关的核心零件，其结构合理性直接影响发动机的动力表现、怠速稳定性与使用寿命。
