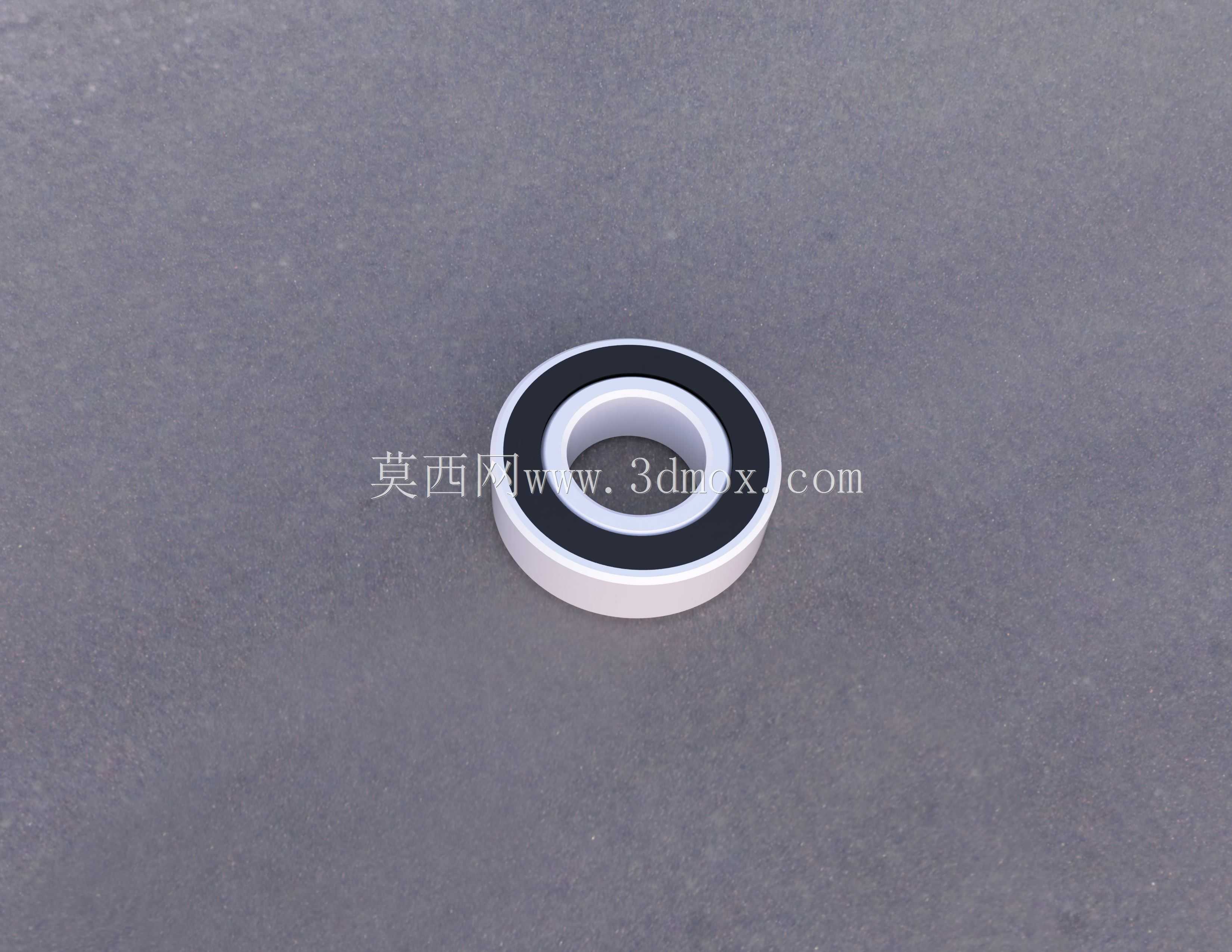

带密封保持架的SKF6205深沟球轴承

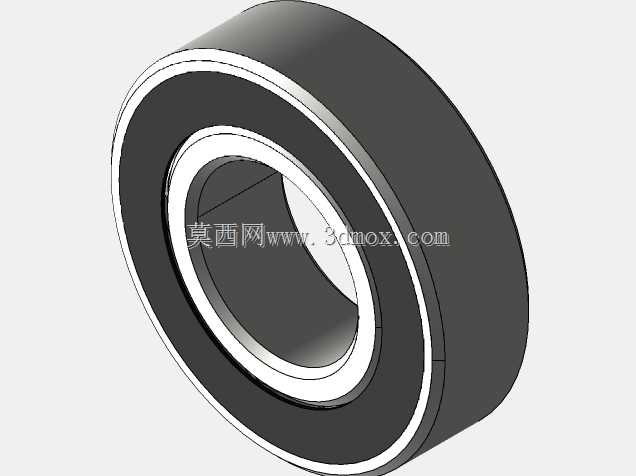

　　在常规机电设备的传动支撑结构设计中，深沟球轴承是应用覆盖范围最广的滚动支撑元件，这款带双侧密封件与集成保持架的6205规格轴承，主要适配内径25mm、外径52mm、宽度15mm的安装轴系空间，是中小功率传动场景的核心支撑部件。从实际工况适配来看，这类轴承可同时承受径向载荷与双向轴向载荷，相比开式轴承，双侧接触式密封结构能有效阻挡外界粉尘、切削液、水汽进入轴承内部滚道，避免滚动体与滚道接触面出现磨粒磨损，也能防止轴承内部填充的润滑脂在运转过程中泄漏，减少设备日常维护的补脂频次，在农机传动箱、小型电机输出端、输送机托辊、家用机电设备的转轴支撑场景中都能稳定适配。设计建模过程中，首先要还原轴承的核心配合边界：

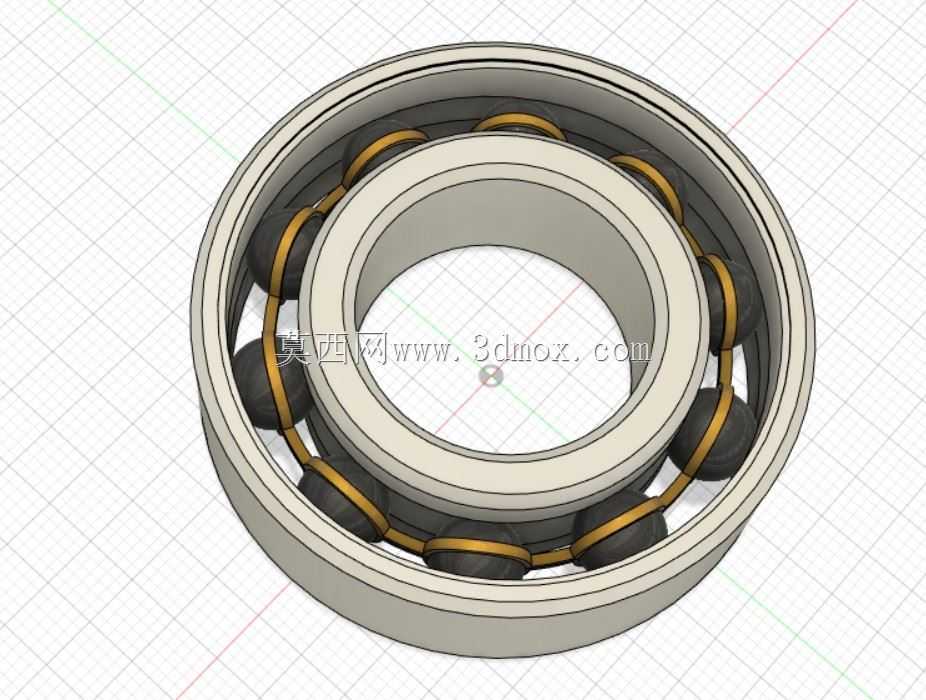

　　内圈与轴的配合多采用k6级过渡配合，外圈与轴承座孔的配合多采用J7级过渡配合，建模时需要严格控制内外圈滚道的曲率半径，通常滚道曲率取滚动体直径的0.515-0.53倍，保证滚动体与滚道的接触应力处于合理区间，避免运转过程中出现过早的接触疲劳剥落。保持架采用浪形冲压钢结构，建模时要还原兜孔与钢球的间隙配合关系，保证钢球在兜孔内可自由滚动同时不会出现过大窜动，密封件的唇口结构要贴合内圈的密封槽位置，还原实际装配后的密封接触状态，既保证密封效果，又不会因为过盈量过大造成额外的运转阻力。这类轴承的额定动载荷约14kN，额定静载荷约7.8kN，适配的极限转速在脂润滑状态下可达每分钟上万转，能满足绝大多数中小功率传动设备的转速需求。

　　在做轴系有限元分析或者CFD流场仿真时，精准的轴承模型能帮助工程师准确核算轴系的支撑刚度、运转过程中的发热情况，以及密封结构对外界流体的阻隔效果，避免设计阶段出现支撑刚度不足、密封失效、润滑脂泄漏等常见问题。建模时还要注意区分密封件的橡胶材质、内外圈的轴承钢材质、保持架的冲压钢材、滚动体的铬钢材质差异，方便后续做仿真分析时赋予对应的材料属性，还原真实的力学与热学性能。实际选型安装时，要注意轴承的轴向定位方式，内圈通常靠轴肩定位，轴肩高度不能超过内圈的倒角尺寸，避免装配时轴承无法贴紧定位面，外圈靠轴承座孔的台肩定位，台肩高度同样要匹配外圈的倒角尺寸，同时要预留合适的安装工具操作空间，避免敲击轴承外圈造成滚道损伤。
