带阻尼液的螺旋弹簧减震缓冲部件

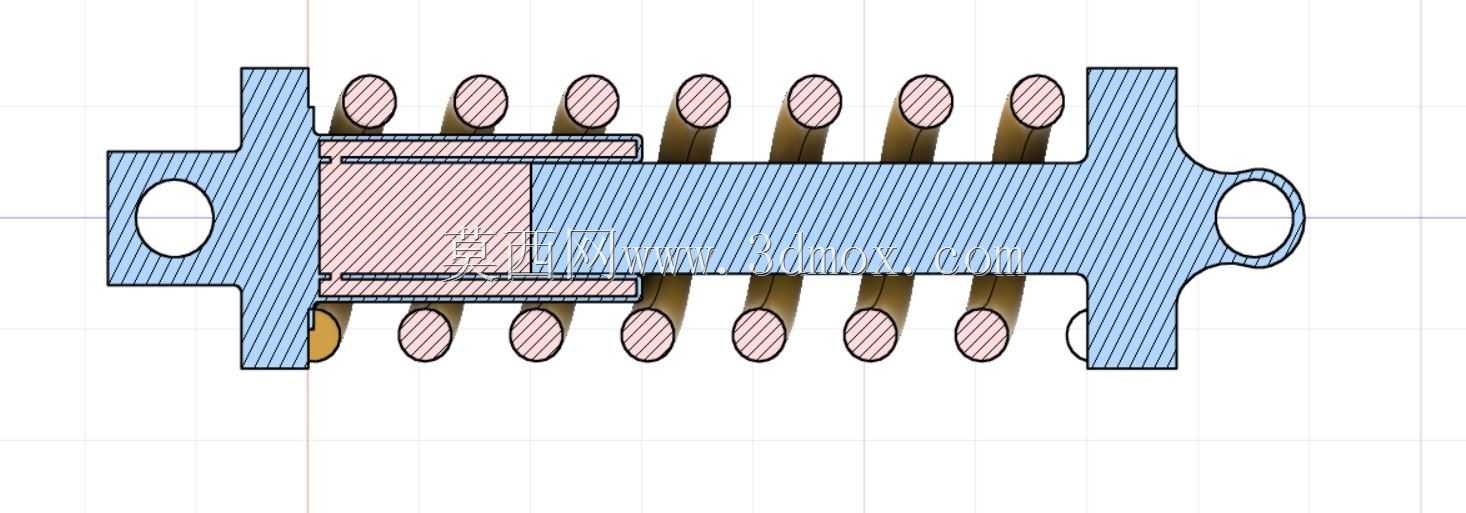

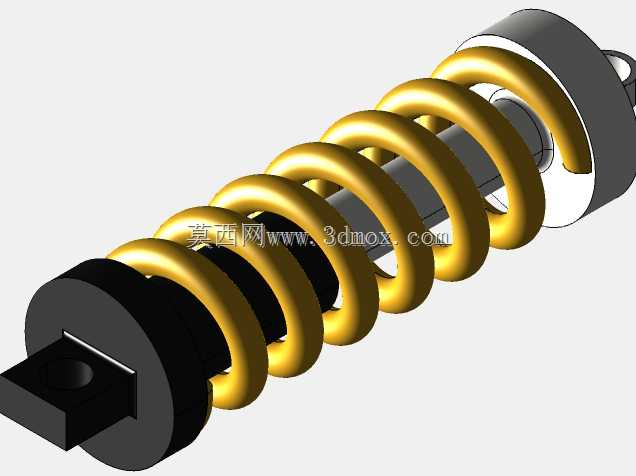

　　该减震缓冲部件采用螺旋压缩弹簧与阻尼芯同轴集成的结构设计，核心功能是在承受轴向冲击载荷时，通过弹簧的弹性形变吸收冲击能量，同时依靠阻尼腔内的阻尼液流动耗散振动能量，避免冲击结束后产生反复的余振，可广泛应用在小型代步工具悬架、工业设备隔振支座、自动化输送线缓冲工位、小型工程机械操作舱减震等场景中。从结构设计逻辑来看，两端的安装座采用带定位凸台的块状结构，其中一端设置方形安装接口带通孔，可通过螺栓与被支撑部件实现刚性连接，另一端的圆形端座可适配对应安装面的定位槽，安装时无需额外设计复杂的转接结构，能直接匹配多数常规隔振工位的安装空间。螺旋弹簧选用等节距圆柱螺旋结构，弹簧中径与阻尼芯外径保持合理的配合间隙，

　　既避免弹簧压缩过程中与阻尼芯发生剐蹭磨损，又能保证整体结构的同轴度，防止受偏载时弹簧出现侧弯卡滞的问题。阻尼部分采用筒式阻尼结构，阻尼芯贯穿弹簧中心，两端与安装座刚性连接，阻尼液的阻尼系数经过匹配调校，在承受高频小幅振动时能提供足够的阻尼力抑制振动传递，在承受大载荷冲击时能配合弹簧完成平缓的能量吸收，不会出现刚度过大导致的冲击硬传递问题。从安装边界来看，该部件的整体径向尺寸由弹簧外径决定，轴向安装尺寸可根据载荷需求在弹簧自由长度与并圈长度之间适配，安装时需保证两端安装面的平行度公差在合理范围内，避免长期受偏载导致弹簧局部应力集中出现断裂，或是阻尼芯出现偏磨导致密封失效漏液。在实际选型应用中，

　　该部件可根据不同的载荷等级更换对应刚度的弹簧，或是调整阻尼液的粘度适配不同的振动频率场景，无需改动两端的安装接口尺寸，能大幅降低设备改型时的结构调整工作量。建模过程中对弹簧的并圈长度、有效圈数、阻尼芯的行程长度都做了参数化定义，可直接根据实际工况参数调整对应尺寸生成适配的模型，弹簧的螺旋升角、端圈并紧磨平的结构都按照实际加工工艺要求做了还原，阻尼筒的密封槽、安装座的螺栓孔倒角等细节结构也都完整呈现，可直接用于装配干涉检查、工况模拟仿真等后续设计环节。
