SKF6205型深沟球轴承三维结构设计

　　在各类旋转传动设备的结构设计中，支承部件的选型与建模直接决定整机的运行稳定性与寿命表现，6205规格的深沟球轴承作为应用覆盖极广的滚动支承件，其三维模型的精准度直接影响后续装配仿真、干涉检查的可靠性。从实际工程场景来看，这类轴承常出现在中小型电机输出端、输送机托辊辊筒、机床辅助进给轴、农用机械传动箱、家用机电产品的旋转支承位，既可以承担纯径向方向的静动载荷，也能在一定范围内承受双向轴向载荷，适配转速区间宽，日常维护需求低，是传动系统里最基础也最核心的标准件之一。

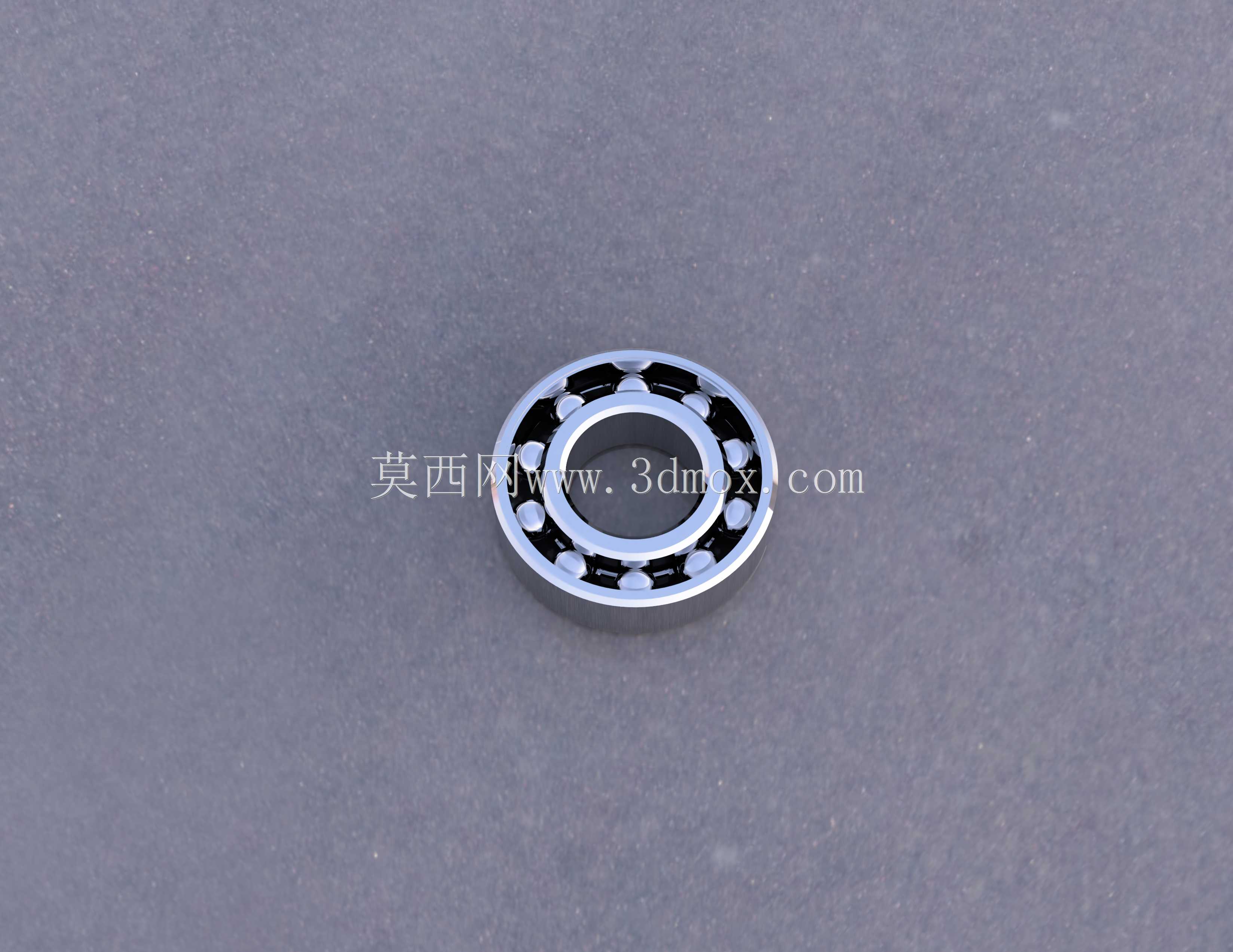

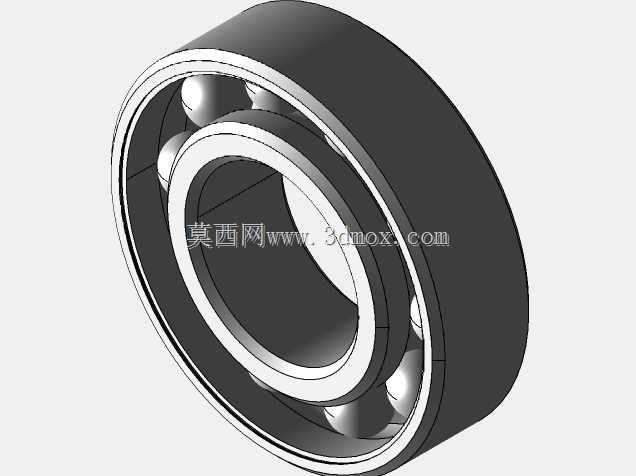

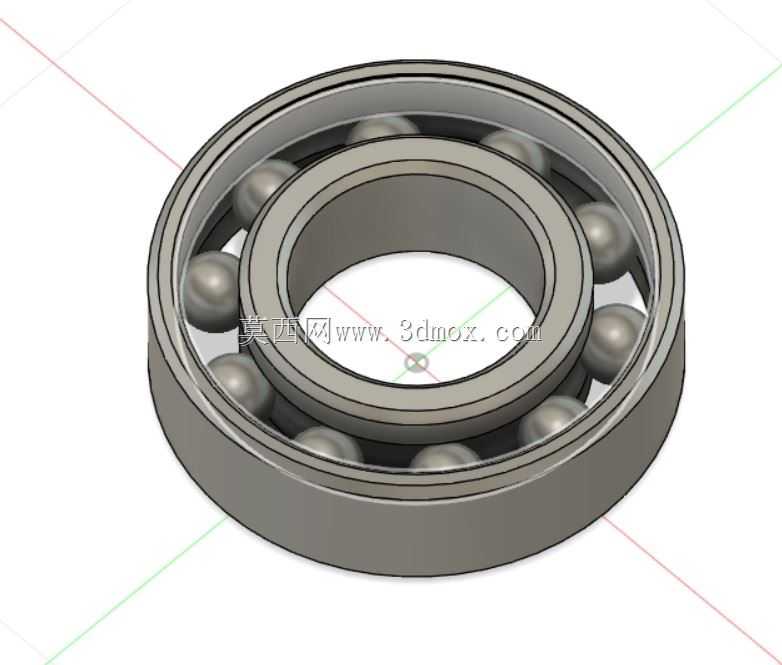

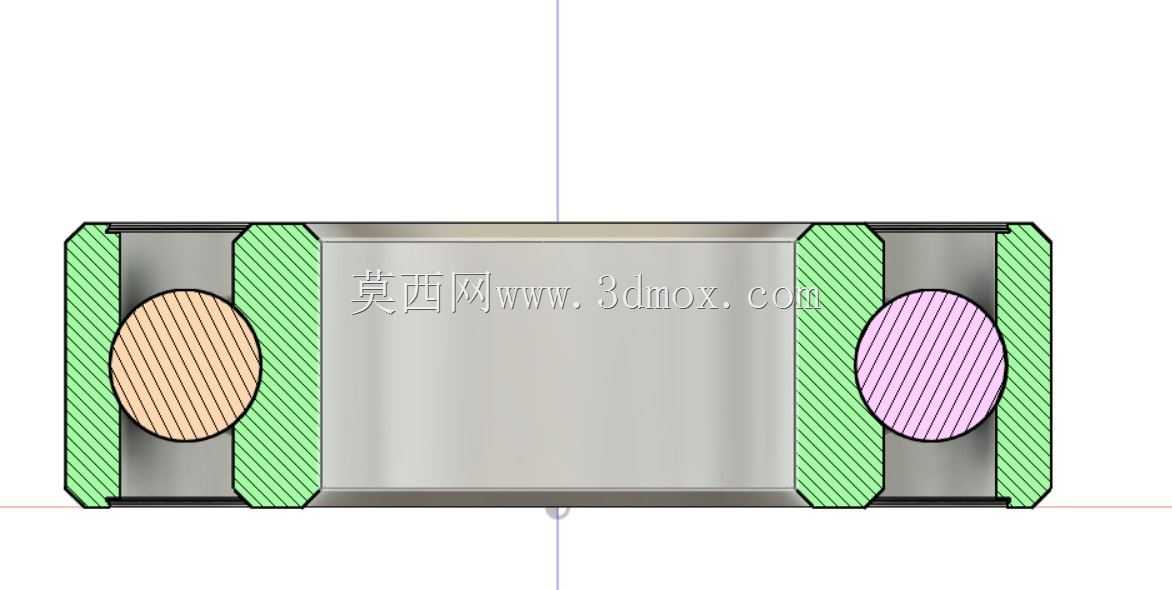

　　建模过程中首先要严格遵循标准件的尺寸边界，6205轴承的内径、外径、宽度都有明确的国标与行业通用尺寸要求，内圈与轴的配合、外圈与安装座孔的配合公差带需要在建模时预留合理的装配基准面，方便后续整机装配时快速完成配合约束。结构上，该轴承由内圈、外圈、一组钢球、保持架四个核心部分组成：内圈与旋转轴过盈配合随轴同步转动，滚道面的曲率设计需要和钢球球面保持合理的接触角，保证载荷传递时应力分布均匀，避免局部应力集中导致的早期点蚀；外圈通常固定在轴承座孔内，部分浮动支承场景下外圈也可做小范围轴向游动，补偿轴系受热伸长带来的尺寸偏差；钢球作为滚动体均匀排布在内外圈滚道之间，将滑动摩擦转化为滚动摩擦，大幅降低旋转过程中的阻力损耗；保持架的作用是将相邻钢球均匀分隔，避免运转过程中钢球互相碰撞摩擦，同时引导钢球在滚道内正常运转，部分密封型结构还会在两侧加装防尘盖或密封圈，阻挡外界粉尘、水汽进入滚道内部，同时防止内部润滑脂泄漏，延长维护周期。

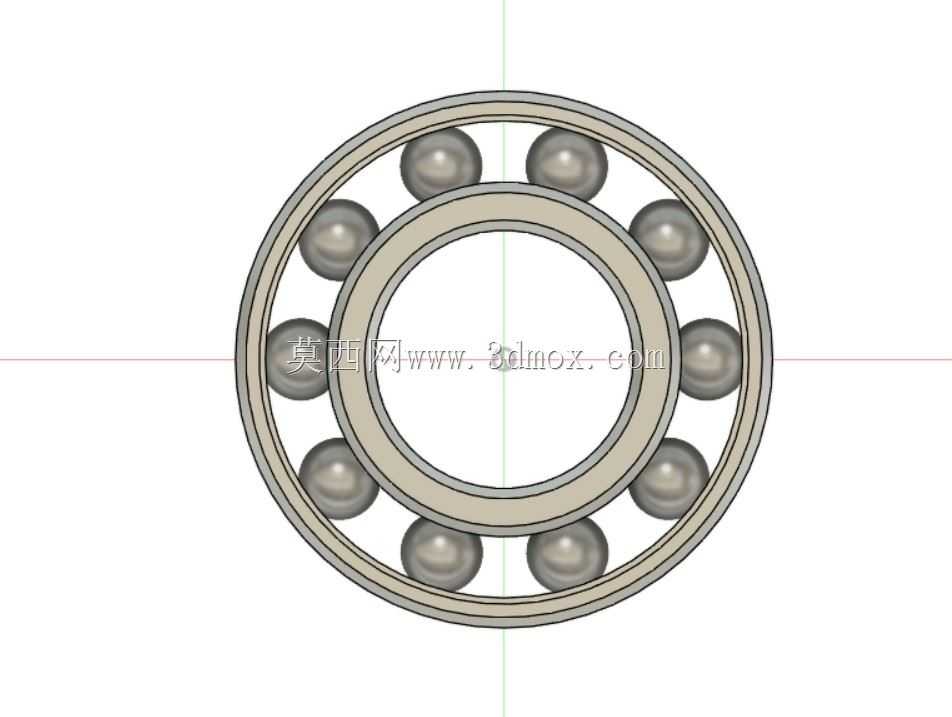

　　从设计思路上，这类标准轴承的建模不需要做非标改动，重点在于还原各部件的装配关系与细节特征：钢球的球心需要均匀分布在轴承的节圆上，保持架的兜孔间隙要符合实际装配要求，不能出现钢球与保持架干涉的情况；内外圈的倒角、挡边高度都要符合实际加工尺寸，避免装配时出现轴肩与轴承端面无法贴合、密封圈被安装边刮蹭的问题。在做整机结构设计时，选用该型号轴承需要提前核算轴系的径向载荷大小、轴向窜动余量、最高工作转速，确认其额定动载荷、静载荷满足工况需求，同时要预留合适的安装空间，包括轴承座的孔深、轴上的定位轴肩高度，不能超过轴承内圈外圈的允许安装尺寸，否则会导致拆卸困难、密封圈损坏等问题。对于三维建模从业者来说，这类标准件的模型除了外观结构准确，还需要合理设置各零件的材质属性，比如轴承钢的弹性模量、泊松比、密度参数，方便后续做有限元仿真分析时直接调用，不需要重复赋予材质，提升整体设计效率。
