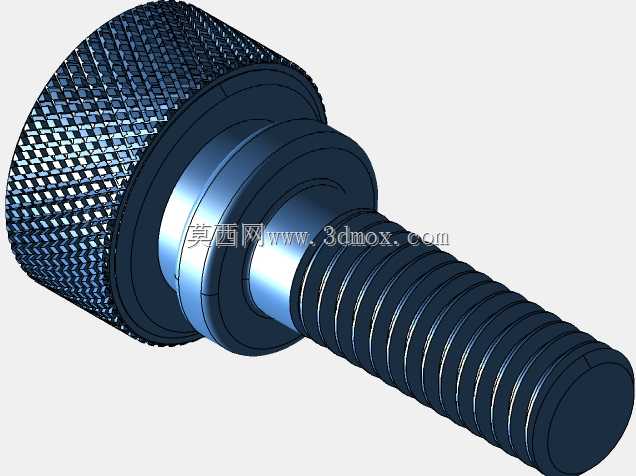

滚花头M6手拧紧固螺栓结构设计

　　这款滚花头M6螺栓的设计初衷，是面向需要频繁手动拆装、无需额外工具辅助的设备紧固场景，常见于仪器仪表面板固定、小型检测设备侧盖拆装、实验工装快换工位、传感器安装支架调节这类需要反复松紧、又不希望操作人员随身携带扳手螺丝刀的作业场景。从结构设计来看，头部采用网纹滚花工艺处理，滚花纹路的齿距与深度经过适配，既保证徒手拧动时手指与头部接触面有足够摩擦力，不会因为施力时打滑导致拧不紧或者拆装费力，又不会因为齿形过于尖锐划伤操作人员手部，头部直径做了加宽处理，相比普通内六角或者外六角M6螺栓，手动施力时的力臂更长，同等手部力量下能获得更大的锁紧扭矩，满足常规轻载紧固场景的预紧力要求。螺栓杆部采用标准M6公制粗牙螺纹，螺纹收尾处做了退刀槽过渡，

　　避免螺纹拧到底时出现牙型磕碰，同时杆部与头部衔接位置做了轴肩定位，安装时轴肩端面可以贴合被连接件表面，保证紧固后螺栓的垂直度，不会出现因为安装倾斜导致的螺纹受力不均、滑牙问题。从安装边界来看，这款螺栓适配6mm的标准安装通孔，螺纹有效长度可以覆盖10-30mm厚度的被连接件，头部滚花段的外径比普通M6外六角螺栓的对边尺寸更大，安装时不需要预留扳手的回转空间，只需要预留手指操作的径向空间即可，对于安装空间局促、周边有密集布线或者细小零部件的仪器内部场景，能大幅降低安装操作的空间要求，避免拆装时扳手磕碰周边精密元件。设计过程中特意做了头部与杆部的同轴度公差约束，保证螺栓拧入螺纹孔后，头部端面与安装面的平行度符合要求，

　　不会出现头部偏斜导致的压痕不均、紧固力偏移问题，滚花头部的下端面做了微小的倒角处理，贴合安装面时不会刮花被连接件的表面涂层，对于外观有要求的仪器仪表外装部位，也能保证装配后的外观完整性。这类手拧螺栓相比普通标准螺栓，省去了工具适配的环节，在设备调试、日常维护、频繁更换工装的场景下，能大幅缩短拆装作业的时间，同时也避免了工具遗落在设备内部的风险，在小型自动化设备的可调挡块、检测工位的快速定位结构上也有广泛应用，螺纹部分的精度按照普通紧固级螺纹公差制作，能和市面上标准的M6螺纹孔、螺母完全适配，不需要单独定制配套的连接件，通用性较强。
