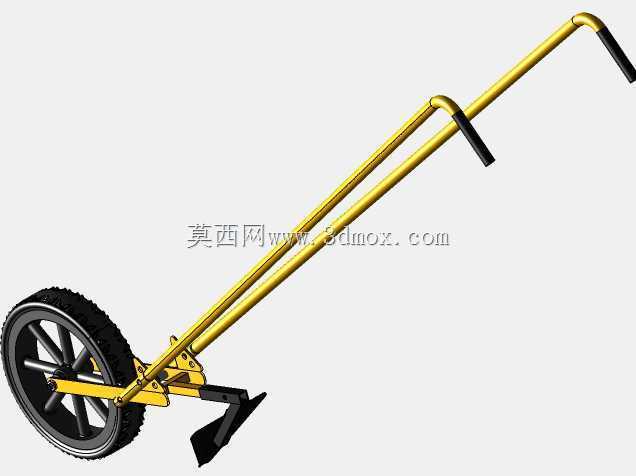

农田行间轮式除草作业机具结构

　　这套轮式除草机具主要面向旱地作物生长期的行间浅耕除草场景，常见于玉米、大豆、棉花、蔬菜垄作地块以及果园株间浅松作业。机具随拖拉机后悬挂行进，依靠贴近地面的工作轮与除草执行部件完成表层土壤扰动，把幼苗期杂草切断、翻出或埋覆，同时打破地表板结层，减少土壤水分蒸发。与人工锄草相比，轮式作业方式在中等行距地块中能够保持较稳定的入土深度，作业幅宽可按作物行距配置，适合大面积条播农田的重复性中耕管理。

　　从结构组成看，模型重点表达了机架、轮体支撑、连接座、紧固螺栓、防护边界和悬挂配合部位。上部承载板采用较厚的平板形式，表面布置多组螺栓孔，用于固定传动或配重相关部件；板件边缘通过折弯和侧板形成箱体式框架，提升抗扭能力。机具在田间遇到石块、土埂或局部硬底层时，框架需要承受侧向冲击和周期性振动，因此支撑脚、连接耳板与主承载面之间均保留了足够的搭接面积，避免单点受力造成焊缝或螺栓松动。

　　前端接口区域设置了多个圆形连接头和快装式卡扣结构，便于与牵引架、液压管路或动力传递部件对接。接口位置集中布置，有利于缩短装配路径，也方便田间维护时快速拆装。侧面的卡扣件并非装饰结构，其作用类似锁紧压块，工作时把相邻连接件压紧在定位面上，防止机具在颠簸中产生横向窜动。底部圆柱支撑脚用于限定机具相对地面的姿态，在运输状态或转弯提升时承担辅助支撑，减少工作轮悬空摆动。

　　设计思路上，轮式除草机具并不追求复杂外形，而是把可靠性、通过性和维护性放在前面。机架外形接近矩形，螺栓孔按规则阵列分布，这样既便于板材下料加工，也能在不同幅宽机型上复用孔位。工作轮附近预留了安全间隙，防止湿土、草秆和碎石堆积后卡滞。靠近作物行的一侧需要控制构件外伸量，避免转弯或行距偏差时擦伤作物；靠近机具中线的一侧则可加强支撑，使载荷尽量回到主梁和悬挂点。

　　在尺寸与安装边界方面，建模时需要先确定拖拉机后悬挂点高度、轮胎行距以及作物垄距。机具最低点应满足除草轮入土深度要求，同时保证运输过埂时不会与地面发生干涉；上部箱体与连接头之间要留出扳手空间，螺栓不能布置在相互遮挡的位置。侧向轮廓应以作物行安全距离为约束，突出件尽量内收，尤其是卡扣、管接头和支撑脚端部，需要避免在作物行间形成刮碰风险。前后方向上，牵引连接点与工作轮中心的距离会影响仿形稳定性，距离过短容易随地面起伏频繁抬头，距离过长则会降低转向灵活性。

　　田间使用时，轮体承担导向和限深作用，地面起伏通过支撑结构传递到机架，连接座需要承受牵引拉力与扭转力矩。模型中多处螺栓连接体现了实际装配逻辑：承载板上的紧固件用于箱体合装，侧面大螺栓用于铰接或限位，前端接头则承担外部连接。对于结构设计人员来说，检查这些部位的同轴度、孔边距和扳手空间比单纯追求外观更重要。若用于后续工程深化，还应结合作业速度、土壤硬度和除草轮直径校核轴承受力，并在易磨耗部位预留更换结构，使机具能够在多石、多秸秆的农田环境中长期保持稳定作业。
