快拆式环形管夹锁紧固定支座

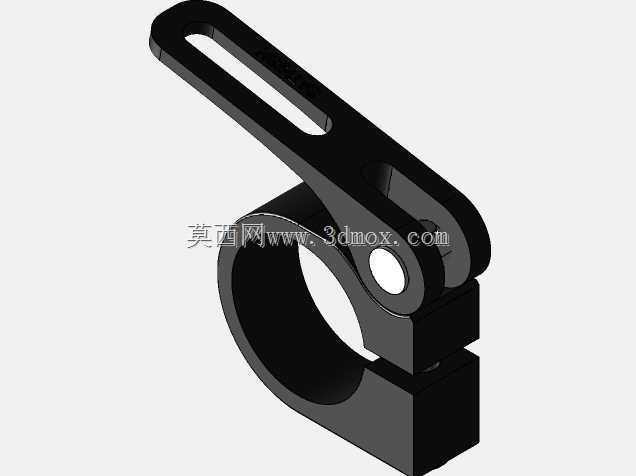

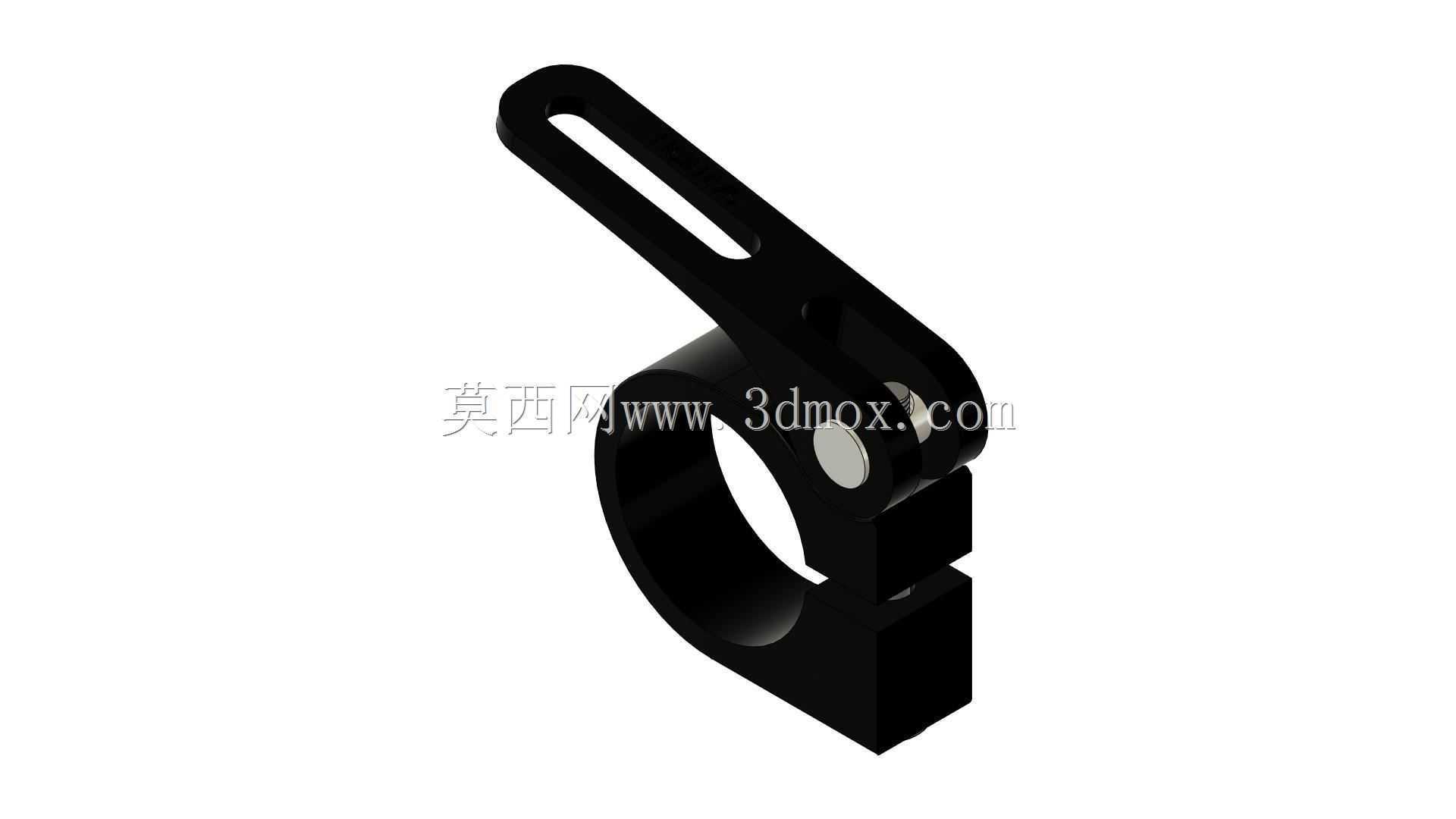

　　这款管夹的核心结构由下半环抱箍、上半环压盖、铰接销轴、锁紧螺栓以及带长槽的延伸安装臂组成，整体采用一体式机加工件的建模思路，所有棱边均按实际铣削加工逻辑做了倒角与圆角过渡，没有出现薄壁悬空、无拔模斜度这类无法落地的结构。在自动化产线、检测工装、轻型输送设备以及实验台架搭建场景里，这类开口式环形管夹主要用来抱紧圆管、光轴、导向杆或者传感器安装杆，不需要从杆件端部穿套，直接侧向卡入对应管径后拧紧侧方锁紧螺栓，就能让抱箍内孔收缩抱紧杆件，拆装调整位置时不用拆卸杆上预装的其他零部件，现场调试效率远高于整体式固定环。延伸臂上开设的长圆形调节槽是整个结构的功能亮点，槽孔沿臂体长度方向贯通，配套紧固件可以在槽内自由滑移调整位置，当管夹抱紧立杆后，

　　上方搭载的限位开关、光电传感器、喷码机头、导向压条或者小型拖链支架，都可以通过长槽实现横向位置微调，补偿安装时的孔位偏差，不需要在安装基板上额外加工多组调节孔。建模时先绘制抱箍的环形基体，内孔尺寸按常用圆管外径设定配合间隙，开口侧预留足够的收缩变形量，避免螺栓锁紧时开口两侧刚性顶死导致抱紧力不足；铰接端的销轴孔与压盖孔做同轴约束，销轴端面略低于压盖外表面，防止运转过程中销轴剐蹭周边管线。锁紧侧的凸台厚度按螺栓预紧力需求设计，螺栓孔贯穿上下两个凸台，装配后螺栓头部与螺母端面都有足够的支承面，不会出现局部应力集中导致凸台断裂的问题。延伸臂从抱箍上半部分斜向伸出，臂体根部做了加宽加厚的过渡圆角，分散悬臂承载时的弯矩，

　　避免臂杆在挂载小型工装后出现根部断裂；长槽的两端设计为半圆结构，槽宽匹配常用紧固件的杆径，槽的长度覆盖常规调试所需的调整行程，既保证调节范围，又不会因为槽体过长削弱臂体整体刚性。整个零件的外轮廓边界规整，抱箍外圈没有突出的尖角结构，安装在人员可触碰的设备工位时也不会造成刮碰风险；所有配合面的建模余量都预留了后期阳极氧化或者发黑处理的涂层厚度，装配时不会因为表面处理层导致销轴、螺栓无法装入。这类管夹既可以单组使用固定单根杆件，也可以成对背对背安装实现两根平行光轴的间距调节，在3D打印设备的型材框架、包装机械的导向杆固定、木工设备的靠山调节工位都能适配，结构没有复杂曲面，常规三轴铣床即可完成全部加工工序，建模时的特征顺序完全贴合实际加工走刀路径，结构工程师可以直接在此基础上修改内孔直径、臂长、槽长参数，快速衍生出不同规格的系列化管夹产品，不需要重新搭建整体架构。
