PPSh41冲锋枪选择器座结构设计

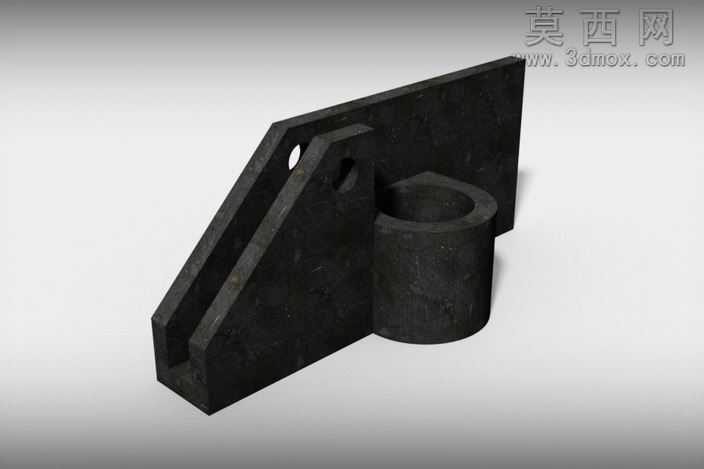

本模型为PPSh41冲锋枪的选择器房屋（即选择器座）零件，采用三维参数化建模方式完成全结构还原，建模过程中严格参照实物测绘尺寸进行特征搭建，保证各装配位的公差配合精度符合枪械零件的设计规范。建模初始阶段先梳理零件的功能逻辑：该零件作为冲锋枪发射模式选择机构的承载基座，需要同时兼顾拨片的滑动导向、转轴的定位支撑、与机匣的固定连接三大核心功能，因此建模时优先绘制主体安装板的基准草图，以安装板平面为装配基准面，依次拉伸生成侧面导向立板、中部套筒定位座两大核心结构。导向立板上的斜向滑槽采用切除拉伸特征生成，滑槽的宽度、倾斜角度完全匹配选择拨片的运动行程，边缘处做0.2mm的倒角处理，模拟实际加工中的去毛刺工艺，避免拨片滑动时出现卡滞。中部的圆柱形套筒座采用同轴心拉伸生成，内孔尺寸与选择器转轴为间隙配合，套筒与立板的衔接处添加圆角过渡特征，既还原了实物的铸造工艺圆角，也能通过结构优化降低应力集中系数，提升零件的抗冲击性能。立板上的两个安装孔分别采用沉头孔与通孔的组合设计，对应与机匣连接的两种固定方式，孔位的相对位置精度控制在0.05mm以内，保证装配时的互换性。材质渲染阶段选用哑光发黑的金属材质，调整材质的粗糙度参数至0.6，金属度设置为0.8，还原枪械零件表面氧化处理后的质感，同时在零件边缘添加轻微的磨损纹理，模拟实际使用中的摩擦痕迹，提升渲染的真实感。整体模型的所有特征均保留参数化编辑属性，可根据不同的改型需求快速调整尺寸参数，适配不同版本的冲锋枪选型设计，结构上完全还原实物的受力逻辑，各连接部位的壁厚设计符合枪械零件的强度要求，可直接用于后续的工程图导出、3D打印验证或者装配模拟使用。
