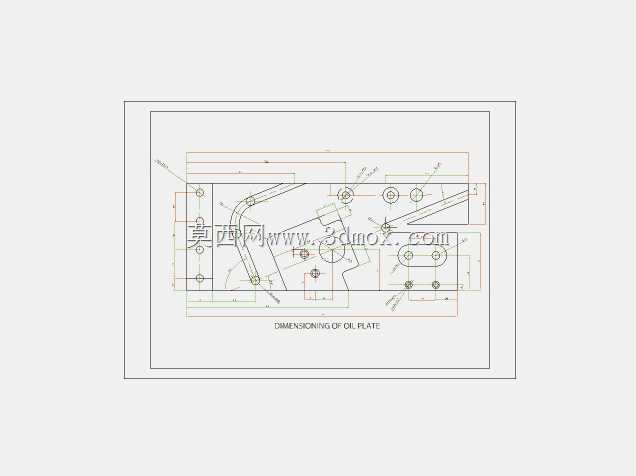

油盘结构尺寸标注二维工程设计图

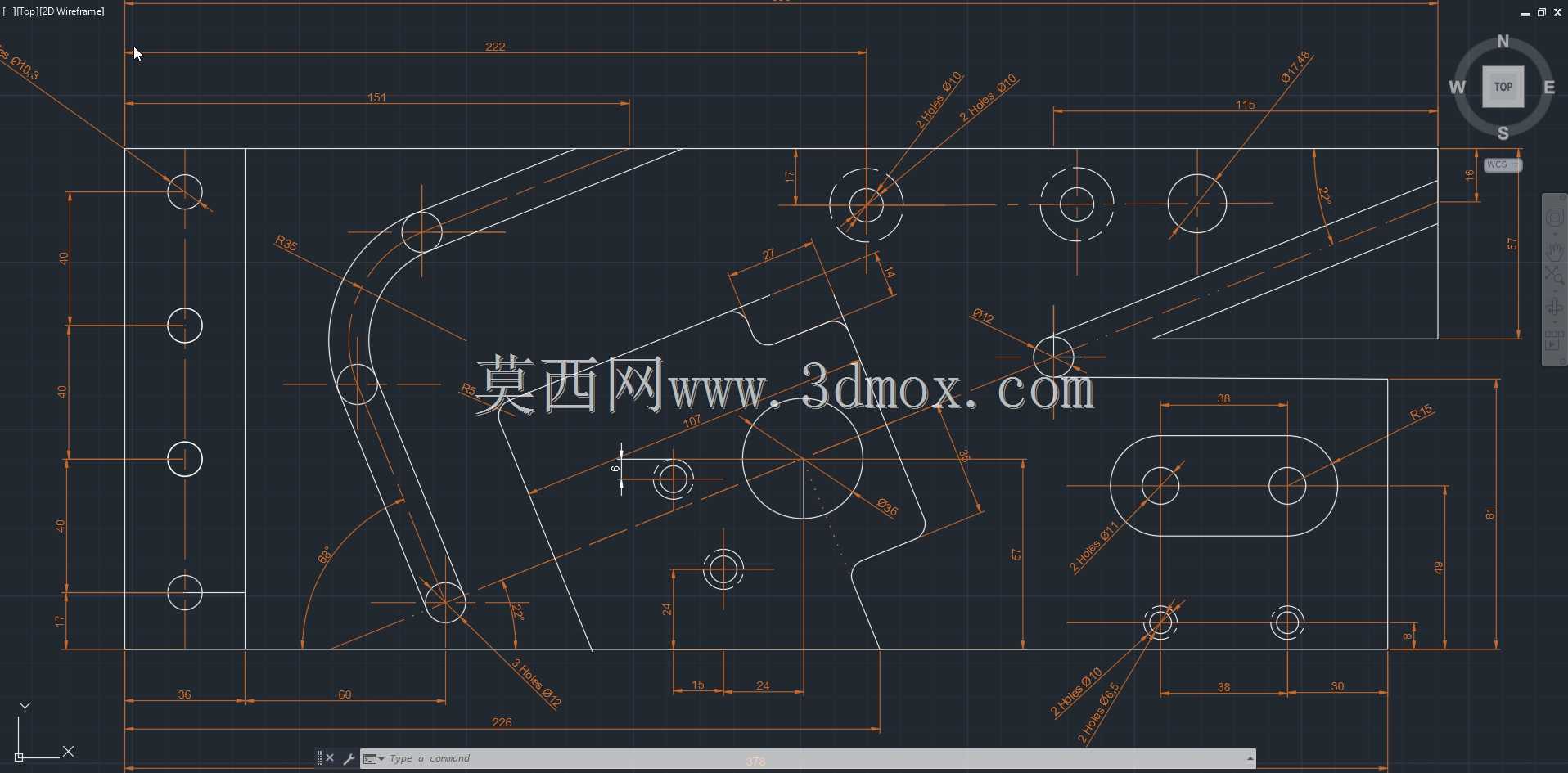

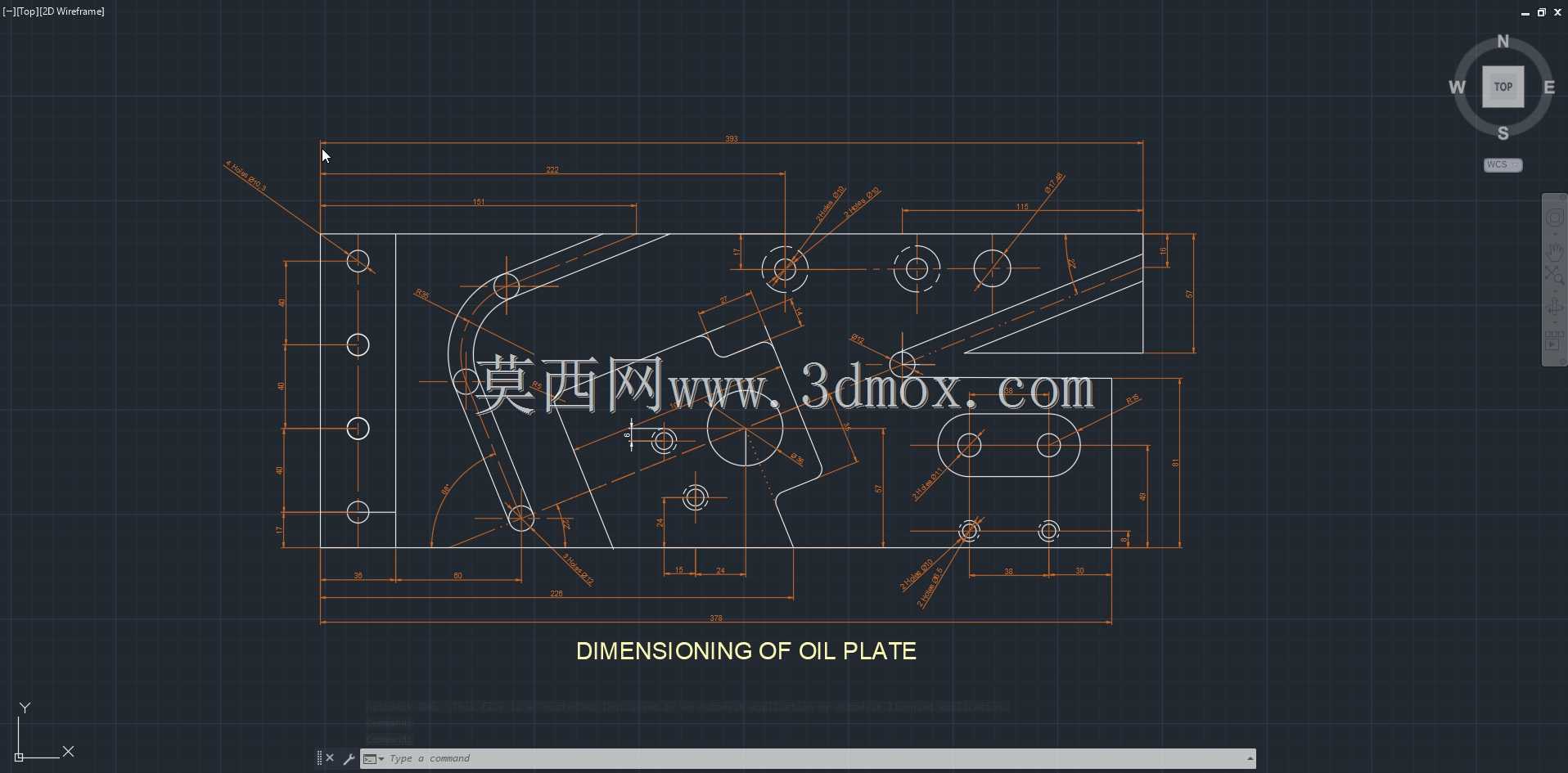

　　在润滑系统的结构设计环节，油盘作为储油、导油的核心承载构件，其尺寸精度直接决定了整套润滑回路的装配适配性与运行可靠性，这类构件常见于中小型动力设备、机床润滑单元以及工业传动机构的油路布局中，主要承担储存润滑介质、承接回流油液、引导油路走向的作用，避免润滑介质渗漏或供油路径偏移引发的设备磨损问题。从这份工程图的标注逻辑来看，设计阶段优先明确了油盘的整体安装边界，所有外形轮廓尺寸都以安装基准面为原点进行标注，既给加工环节提供了明确的定位参考，也能在装配阶段快速匹配相邻构件的安装位，减少现场配做的工作量。图中对油盘上的各个安装孔位做了位置度与孔径的双重标注，孔位的排布完全适配配套油路接头、固定螺栓的安装尺寸，不同孔径的孔分别对应油路导通、

　　螺栓固定、定位销限位的不同功能，设计时特意将定位销孔的尺寸公差做了收紧处理，保证装配时的重复定位精度，避免长期运行后油盘移位出现密封失效问题。油盘的轮廓采用了多段折线与圆弧过渡结合的结构，并非规则的矩形造型，这种设计是为了适配设备内部的狭窄安装空间，避让周边的传动构件、线路排布，圆弧过渡的位置也能减少油液流动时的阻力，避免油液在盘内滞留形成沉积。板材厚度的标注结合了油盘的储油容量需求，在保证结构强度、避免运行振动产生形变的前提下，尽可能控制构件自重，降低安装位的承重负载。图中还对油盘的折弯边、密封槽位置做了详细尺寸标注，密封槽的宽度与深度完全适配常规耐油密封垫的规格，装配后可以有效阻挡油液从拼接缝隙渗漏，

　　折弯边的圆角尺寸也做了明确要求，避免加工时折弯应力集中导致板材开裂，延长构件的实际使用寿命。在油路接口的位置，标注特意明确了接口中心到安装基准的距离，方便现场装配时快速对接输油管路，减少管路弯折的应力，同时各个接口的高度差设计也符合油液重力回流的走向，不需要额外增加导流构件就能让回流油液顺畅汇入储油区域。
