小型立式冷饮水瓶热电制冷柜结构设计

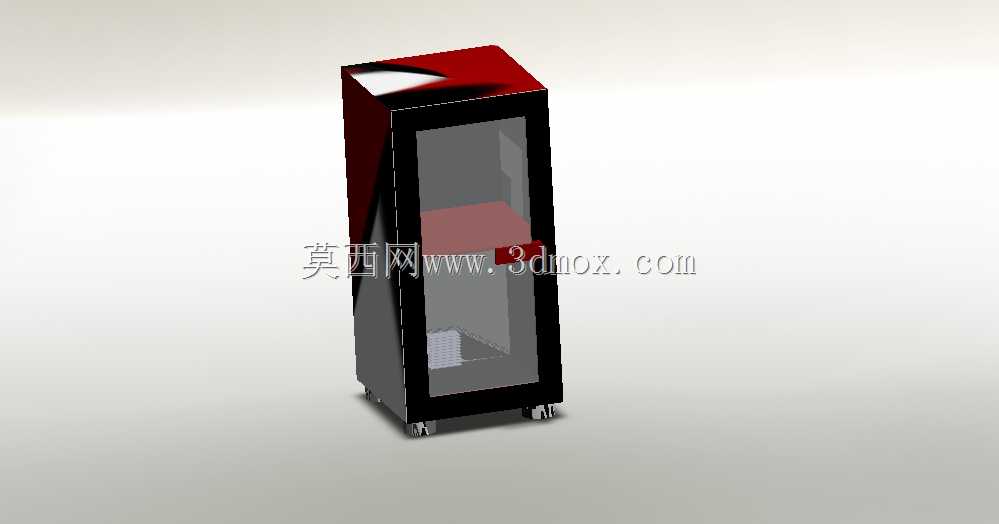

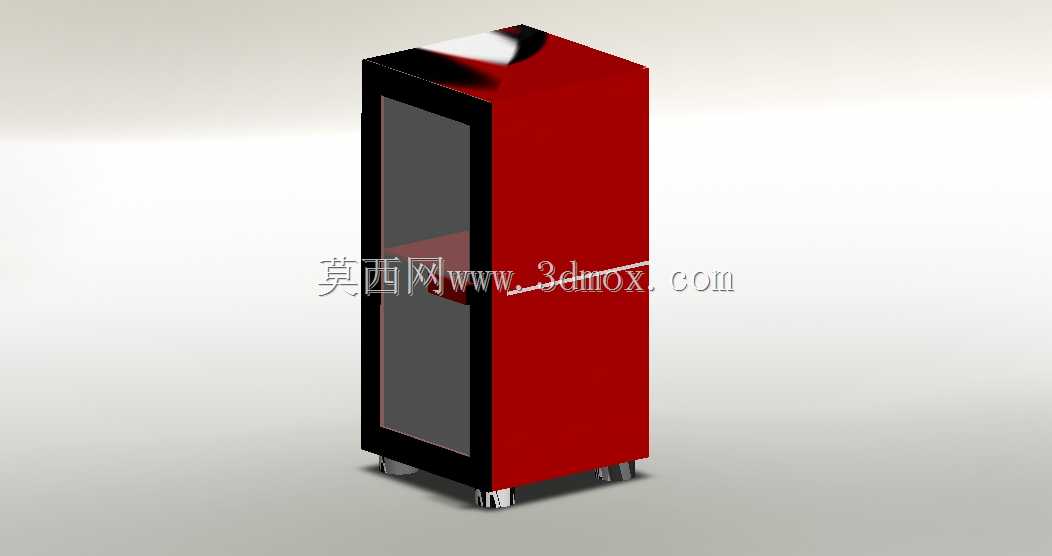

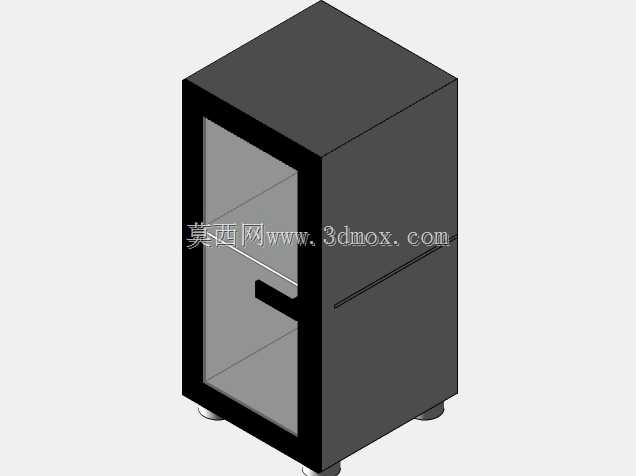

　　这款热电制冷设备主要面向桌面级小容量冷却场景，可放置在办公区、小型商铺前台、宿舍等空间有限的区域，用来存放瓶装饮用水、罐装冷饮等需要低温存储的饮品，无需复杂的压缩机制冷管路，依靠半导体制冷片实现冷热端换热，运行过程振动小、噪音低，不会对周边安静环境造成干扰。从结构设计来看，整体采用立式窄柜体布局，底部配置四个万向脚轮，方便小范围推移调整摆放位置，柜体正面设置大面积透明观察窗，无需开门即可直观看到内部存放的饮品状态，减少开门带来的冷量流失。内部预留分层置物空间，可根据存放饮品的高度调整层板位置，适配不同规格的瓶装、罐装饮品摆放，冷量循环风道沿柜体背部布置，避免直吹饮品造成局部结露，同时保证腔体内温度均匀分布。

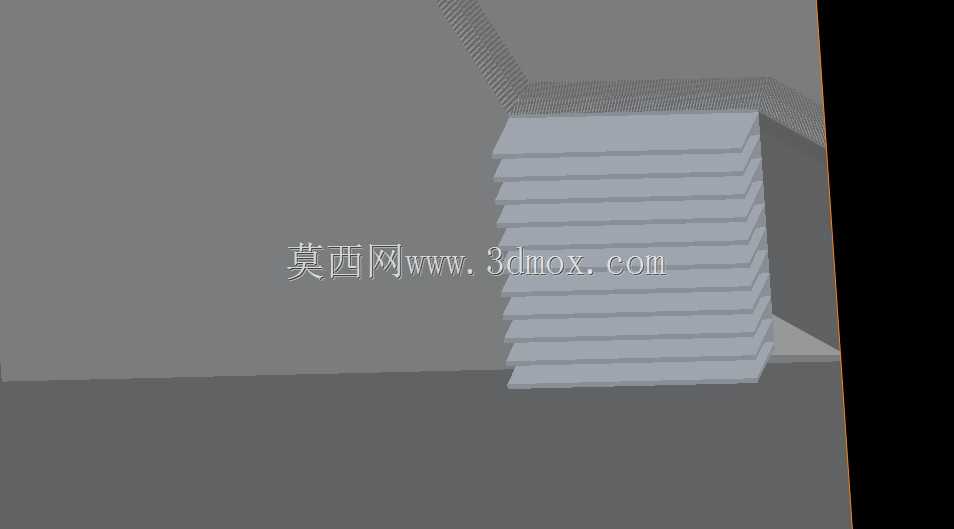

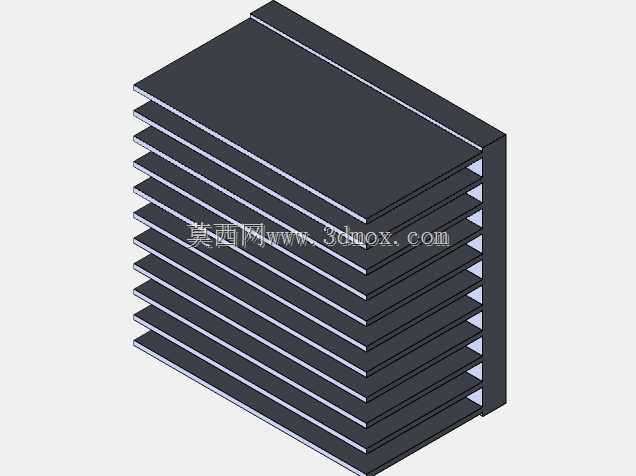

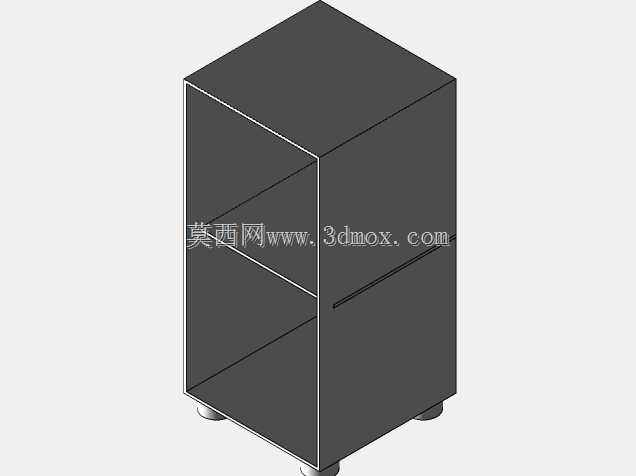

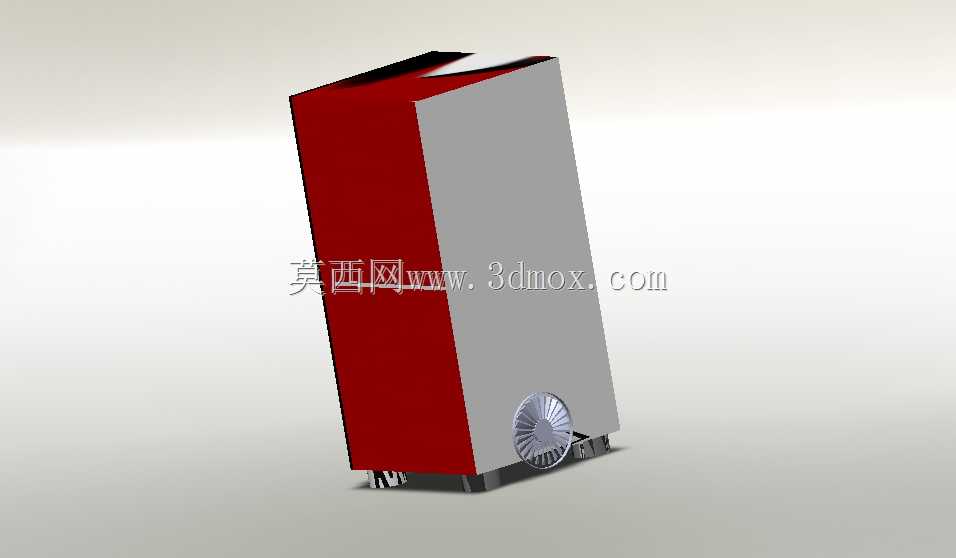

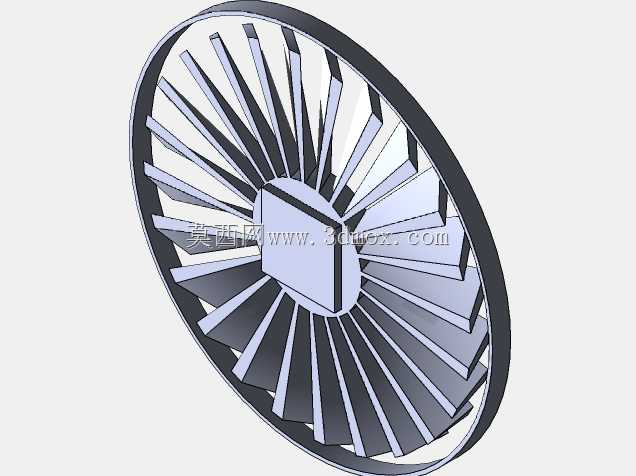

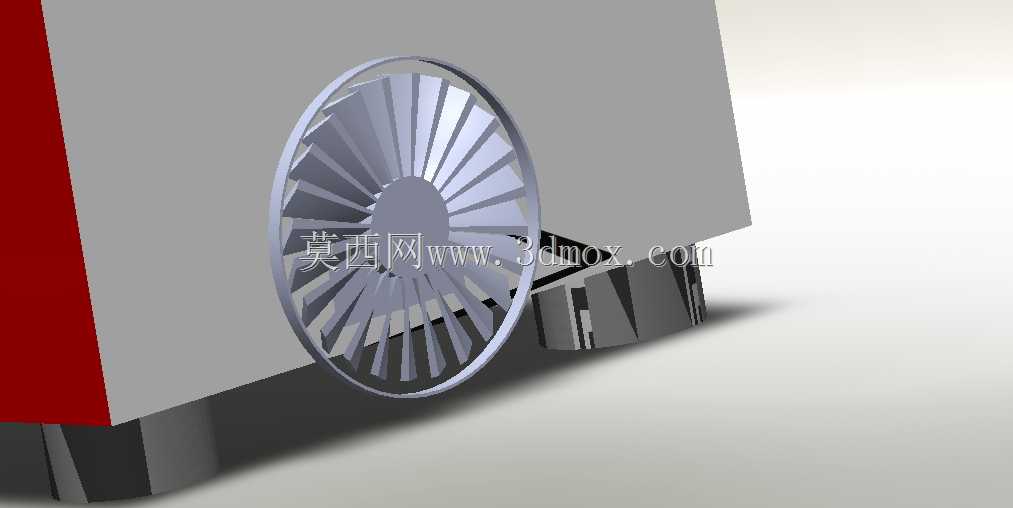

　　设计过程中优先考虑半导体制冷片的安装边界，热端散热模块布置在柜体背部夹层，预留足够的通风换热空间，避免热堆积影响制冷效率，柜体外壳采用钣金折弯拼接结构，边角做圆弧过渡处理，既提升结构强度，也避免尖锐边角造成磕碰伤害。柜体的外形尺寸控制在小型落地设备范畴，占地面积不足0.1平方米，摆放时无需预留过大的周边操作空间，背部距离墙面预留5厘米以上通风间隙即可满足散热要求，供电采用常规民用220V接口，无需额外配置专用供电线路，适配普通民用场景的用电条件。不同于传统压缩机制冷设备，这款热电制冷设备无制冷剂管路焊接点，不存在制冷剂泄漏风险，日常维护仅需定期清理背部散热格栅的积尘即可，结构件模块化程度高，制冷模块、散热风扇、

　　层板等部件均可单独拆卸更换，降低后期维护成本。在结构建模阶段，重点校核了柜体框架的承重能力，保证满载饮品状态下框架无明显形变，门体采用磁吸密封结构，闭合后可实现良好的腔体密封，减少冷量外泄，门体铰链做了阻尼优化，开关门过程无明显撞击异响，提升使用体验。
