双轴剪切式碎纸设备结构设计方案

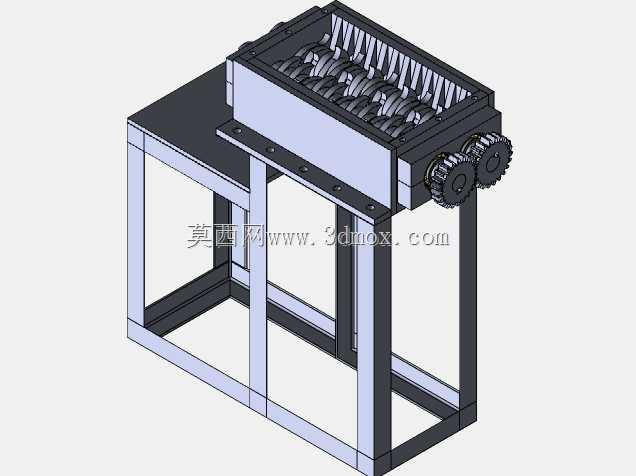

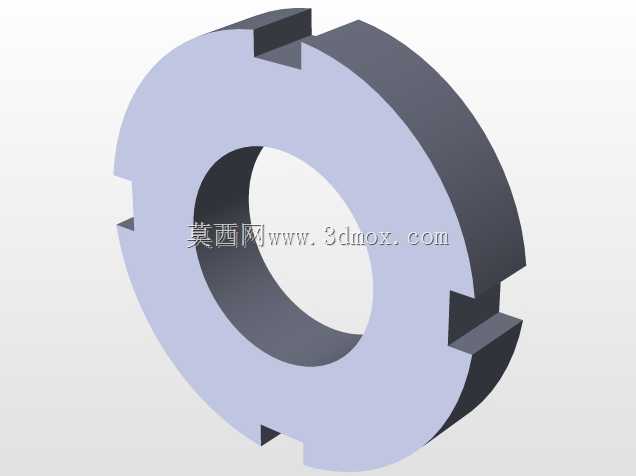

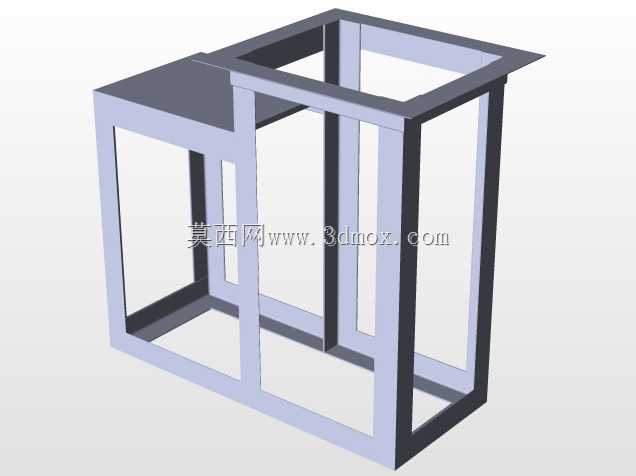

　　日常办公场景中，涉密纸质文件的合规销毁一直是行政、机要岗位的核心需求，普通单轴碎纸机常面临卡纸、单次进料量小、无法处理带装订钉文件的痛点，这款双轴剪切结构的碎纸设备，正是针对大吞吐量连续碎纸场景做的结构优化设计。从整体布局来看，设备采用方管焊接机架作为承载主体，机架底部预留了足够的容屑空间，可直接对接废纸收集箱，机架支脚的安装孔位按照常规工业设备的地脚固定标准设计，可直接固定在地面或移动台架上，整体占地尺寸适配常规办公设备间的摆放边界，不需要额外改造安装空间。核心撕碎单元采用平行双轴排布，每根轴上交错安装多片带勾齿的剪切刀片，刀片间隙控制在0.1mm以内，既可以保证纸张被剪切为均匀的细条状，也能应对混入纸张的小型订书钉、

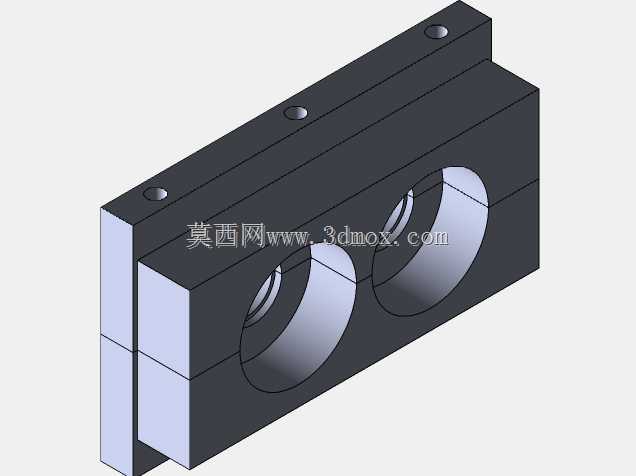

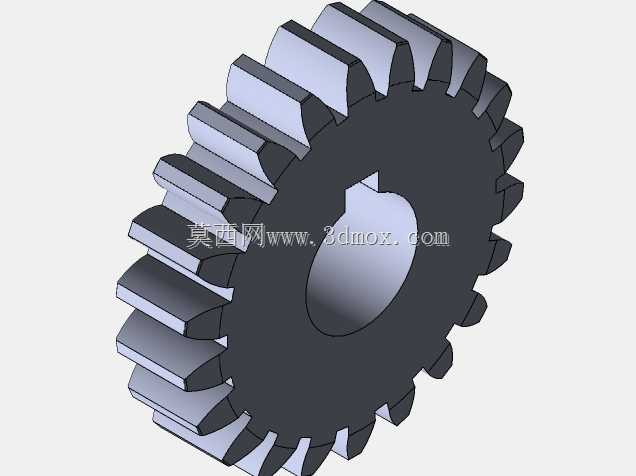

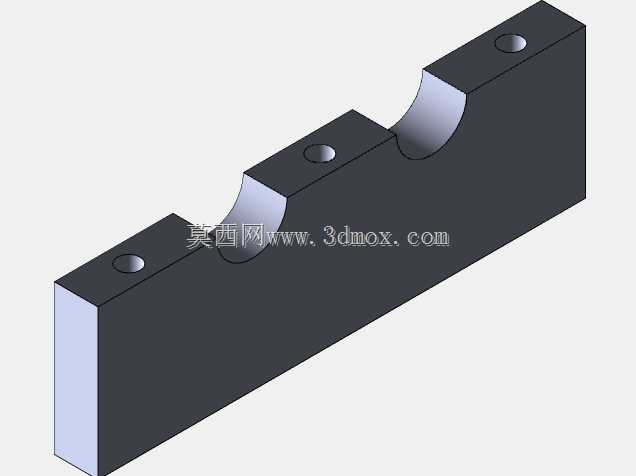

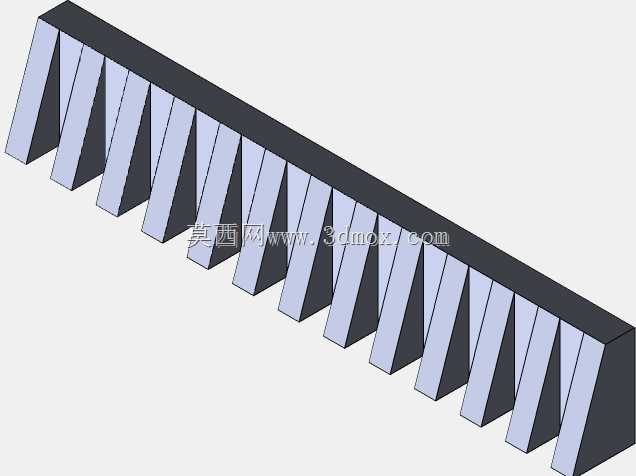

　　回形针等金属杂物，不会出现刀片卡滞、崩刃的问题；两根轴的端部分别安装啮合传动齿轮，通过齿轮副实现双轴的反向同步转动，不需要额外设计分动结构，传动链短、传动效率高，后期维护时仅需定期检查齿轮啮合间隙即可。进料口设置在撕碎单元顶部，采用敞口式导料结构，导料板的倾斜角度按照纸张自然滑落的摩擦系数设计，不需要人工强制推料，单次可堆叠放入50张以上的A4纸，连续工作时不会出现进料堵塞的问题。设备的驱动单元预留了标准电机安装位，可根据实际处理量匹配不同功率的减速电机，安装法兰采用通用尺寸设计，不需要定制转接件即可完成装配。从建模细节来看，所有焊接结构的焊缝位置都做了工艺避让设计，刀片与轴的配合采用键连接加轴向锁紧的结构，

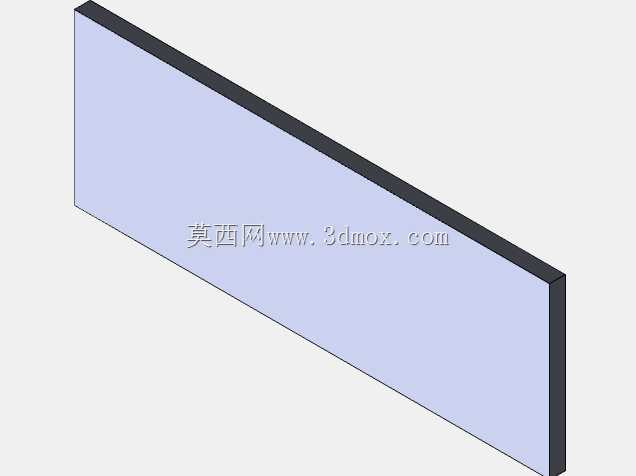

　　方便后期磨损后单独更换刀片，不需要整根轴报废；机架的方管选型经过刚度校核，满负载工作时的形变量控制在0.05mm以内，不会因为长期受力出现机架变形导致的刀片干涉问题。设备的外壳护罩采用快拆式结构，日常清理纸屑、检查刀片状态时不需要完全拆解设备，仅需松开侧边的快拆螺丝即可掀开护罩，维护操作的便利性做了充分考量。不同于小型桌面碎纸机的塑料壳体结构，这款设备全部采用金属结构件，整体刚性更强，适合办公室、文印中心、涉密单位等需要长期连续处理大量废纸的场景，结构设计上充分考虑了加工工艺性，所有板材、型材都是常规市售规格，不需要开模定制，加工制造成本可控。
