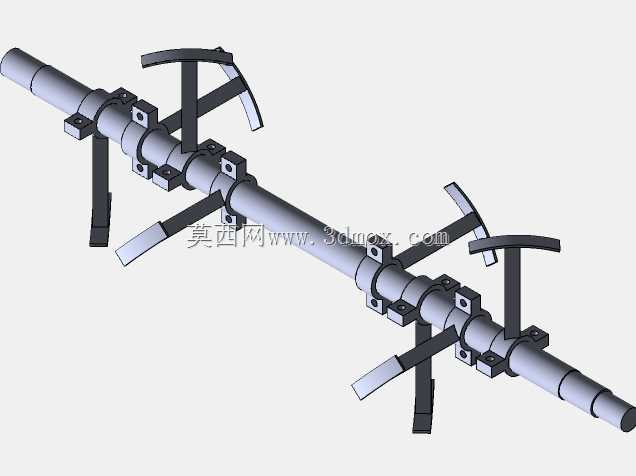

带多组安装支架的长轴传动组件结构

　　该长轴组件主要应用于物料输送、搅拌打散类工业设备的动力传递环节，常见于农业机械、粉体处理设备、竖井输送设备的动力输出端，承担扭矩传递与工作部件承载的双重作用。轴体采用阶梯轴结构设计，不同轴段的直径变化一方面适配不同规格轴承的安装定位，另一方面通过轴肩实现各安装部件的轴向限位，避免运行过程中部件出现轴向窜动，保障传动精度。轴上均匀分布多组抱箍式安装支架，每组支架通过螺栓锁紧在轴体对应轴段上，无需在轴体上额外加工键槽或焊接固定座，可根据实际作业需求灵活调整各支架的周向角度与轴向位置，适配不同的作业工况。支架端部设计有弧形挡片与拨料板组合结构，弧形挡片可在轴体转动过程中对经过的物料进行导流、阻挡，避免物料卡滞在设备腔体内壁与轴体的间隙处，

　　拨料板则以一定倾角固定在支架上，随轴转动时可对结块物料进行打散、推送，配合设备整体的物料流向完成连续作业。从安装边界来看，轴体两端为光轴段，用于装配带座轴承实现整根轴的回转支撑，两端轴段的直径公差按照h7级精度设计，可适配常规标准带座轴承的内孔尺寸，整根轴的总长可根据设备腔体的宽度进行适配调整，安装时需保证两端支撑轴承的同轴度误差不超过0.1mm，避免轴体转动时出现偏磨、振动过大的问题。设计过程中针对轴体的受力情况做了简化校核，轴体承受的主要载荷为扭矩与拨料过程中产生的径向冲击载荷，因此轴体材料选用45号钢调质处理，调质硬度控制在220-250HBW，兼顾强度与韧性，避免长期受冲击载荷出现轴体断裂或变形。

　　抱箍支架采用钢板冲压焊接成型，与轴体接触的内圆弧面做了粗糙度处理，增大锁紧后的摩擦力，防止支架在受载时与轴体发生相对转动，支架上的螺栓孔采用长圆孔设计，可补偿一定的安装误差，降低现场装配的难度。在实际设备装配时，需先将所有支架预装到轴体对应位置，调整好各拨料板的周向角度，保证相邻两组支架的拨料板在轴向上形成连续的作业覆盖范围，避免出现作业盲区，调整完成后按照对角拧紧的顺序锁紧抱箍螺栓，锁紧扭矩按照螺栓规格对应标准值施加，防止锁紧力不足导致支架移位，或是锁紧力过大造成轴体表面压伤。
