挖掘机工作臂液压驱动结构设计

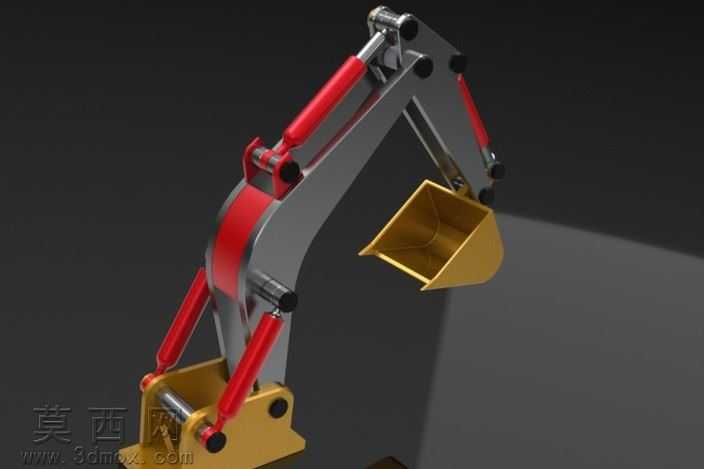

本模型为挖掘机核心作业工作臂的三维设计作品，整体围绕液压驱动的多连杆铰接结构展开建模，完整还原了挖掘作业端从基座连接到铲斗执行的全链路机械构造。建模过程中严格遵循工程机械铰接结构的运动逻辑，对动臂、斗杆、铲斗三个核心作业构件的铰接点位做了精准的尺寸匹配，每一处销轴连接位置都预留了标准的装配间隙，确保后续做运动仿真时可以完整复现真实挖掘臂的抬升、收斗、卸料全流程动作。模型对液压油缸的结构做了细致还原，缸筒、活塞杆、铰接耳环的比例完全参考小型挖掘装置的通用参数，四个分布在动臂抬升位、斗杆收放位、铲斗翻转位的液压油缸，分别对应不同作业动作的动力输出，建模时特意区分了缸体与活塞杆的材质边界，方便后续做渲染时的材质区分。渲染环节采用了工业产品常用的哑光金属与工程漆面结合的材质方案，动臂与斗杆的主体结构件赋予深灰色哑光金属材质，模拟高强度合金钢焊接后的机身质感；液压油缸的缸筒部分做了亮红色烤漆材质处理，既还原了真实工程机械的安全色标识习惯，也让整体模型的视觉层次更分明；铲斗部分采用黄铜色金属材质，突出铲斗作为耐磨作业部件的金属厚重感，基座连接位做了黑色氧化处理的金属质感，区分固定端与活动端的视觉差异。设计思路上优先保证结构的运动合理性，所有铰接点的转动范围都参考真实挖掘机的作业角度做了限位设计，避免出现结构干涉的问题，同时简化了非核心的细小管线、螺栓等冗余特征，在保证结构完整性的前提下让模型整体更简洁，既可以作为工程机械结构教学的演示模型，也可以作为小型遥控挖掘装置的结构设计参考，整体建模逻辑清晰，各部件的装配关系明确，能够直观展示液压挖掘臂的动力传递路径与作业动作原理。
