曲柄滑块联动轮盘传动机构装配结构

项目分类:通用机械零部件 发布时间:2022-03-28 ID:597634
  • 曲柄滑块联动轮盘传动机构装配结构
  • 曲柄滑块联动轮盘传动机构装配结构
  • 曲柄滑块联动轮盘传动机构装配结构
  • 曲柄滑块联动轮盘传动机构装配结构
  • 曲柄滑块联动轮盘传动机构装配结构
  • 曲柄滑块联动轮盘传动机构装配结构
  • 曲柄滑块联动轮盘传动机构装配结构
  • 曲柄滑块联动轮盘传动机构装配结构
  • 曲柄滑块联动轮盘传动机构装配结构
  • 曲柄滑块联动轮盘传动机构装配结构
  • 曲柄滑块联动轮盘传动机构装配结构

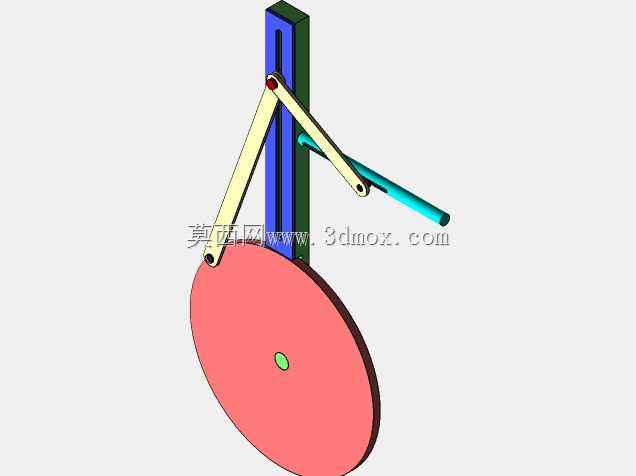

  这套传动装配结构核心依托曲柄滑块机构的运动转化逻辑,将轮盘的连续回转运动,通过铰接连杆转化为摆杆的定轴往复摆动,可直接用于教学演示场景下的机构运动原理展示,也可作为小型自动化设备中往复动作执行端的基础传动单元参考。从实际应用场景来看,这类结构常出现在轻工机械的送料机构、小型冲压设备的动力输出端、以及教学实验台的机构演示模块中,能够稳定实现回转运动到往复摆动的转换,传动过程无卡滞点,运动副间隙控制在常规机械装配公差范围内,可适配低速轻载的传动工况。设计过程中优先考虑了运动干涉校验,所有铰接位置均采用同轴销轴连接,立板上的长槽为滑块提供了精确的滑移导向边界,保证摆杆摆动过程中滑块始终沿槽道做直线往复运动,不会出现偏载卡涩的问题。

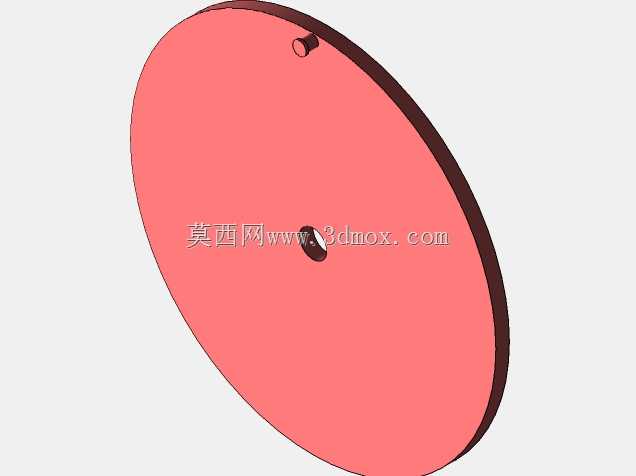

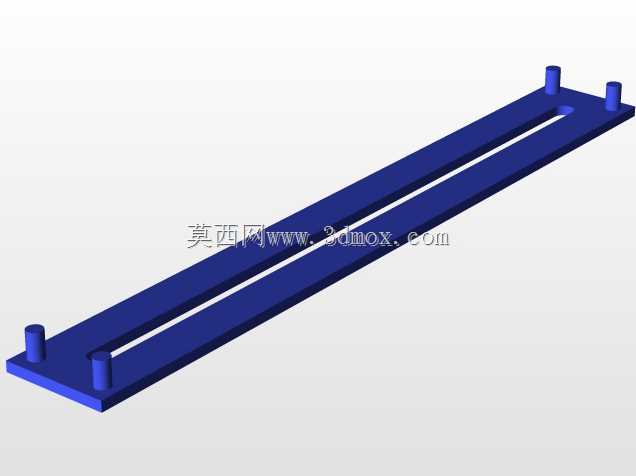

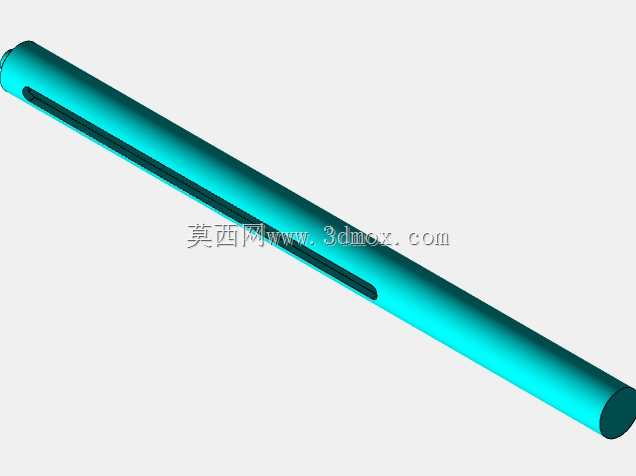

  立板作为整个机构的安装基准件,底部预留了与安装台面连接的固定孔位,轮盘中心的安装孔可直接与动力输出轴对接,无需额外加装转接法兰,有效压缩了整体安装空间。从安装边界来看,整套机构的外轮廓尺寸以轮盘直径为最大回转半径,立板高度高于摆杆的最高摆动极限位置,侧向伸出的导杆长度满足摆杆最大摆角时的行程需求,安装时仅需保证立板与安装台面的垂直度,以及轮盘回转轴线与立板导向槽的平行度,即可保证整套机构的运行精度。各连杆的长度配比经过运动学仿真校验,轮盘转动过程中,连杆与摆杆、滑块的铰接点运动轨迹平滑,无死点位置,动力传递效率在低速工况下可保持在较高水平。所有零件的壁厚均满足常规结构刚度要求,立板与导向槽采用一体化结构设计,

  避免了拼接导向结构带来的装配误差,轮盘采用圆盘式结构,重心与回转轴线重合,高速转动时不会产生额外的离心振动。铰接位置的接触面均做了倒角处理,装配时不会出现棱边卡滞,也能减少运动过程中的接触磨损,延长机构的连续运行寿命。
